气动调流阀工作原理
气动调流阀是根据阀体内部的活塞前后移动，来控制阀门的开度，从而有效对流量、压力等进行控制。气动调流阀的活塞阀内的流道为轴对称形，阀门开启时，水流在出口处汇集，流体流过时不会产生紊流，有效消除气蚀; 活塞阀全关时，有效阻止水流流动，达到零泄漏，从而避免了上游压力的传递。调流阀又名调节阀该阀体积小、重量轻、性能高、用于调流阀因其调节精度高，气蚀、噪音和振动小，消能效果好，有理想的流量—开度曲线，便于实现自动控制，在许多大型输水工程得到了广泛应用。

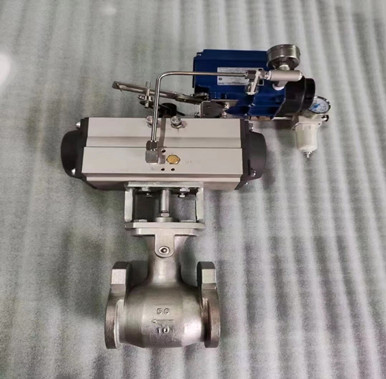

气动调流阀（图）
气动调流阀特点
1、气动采用活塞阀调流调压有许多优势。活塞阀为线性调节阀，其开度与流量呈线性关系，易于操作; 能够实现流量的精确控制，并保持恒定流量运行; 出口部位的线性收缩和出口节流部件产生的引导对撞及阻力，可产生消能及减压效果; 管道运行时，只对各处活塞阀进行运行控制，管道沿线的电动蝶阀全部处于开启状态，不参与控制运行，方便运行管理。
2、通过对不同运行工况进行分析和计算，分别在胶东调水工程的桂山隧洞、孟良口子隧洞、星石泊泵站、界石镇设置4处调流调压设施，安装5台活塞式调流阀。每处调流阀前后范围内设调节池，调节池为开敞式，可利用高位水池、隧洞竖井、泵站前池等工程设施作为调节池，在调节池安装水位观测装置，在运行期间随时观察水位变化情况。
3、因调流阀需定期清理和检修，在调流阀上下游管道上分别设置检修蝶阀，检修期间关闭上下游蝶阀，人员通过管道设置的人孔进入检修。在每处调流阀前安装流量计，用于采集流量数据，满足调节控制需要。每台调流阀及沿线电动蝶阀前后安装压力监测设备，通过监控设施将流量、水位、压力数据采集后传输至调度中心。调流阀站担负调流调压功能，对全线安全运行至关重要，若因电力中断不能进行及时调节，可能造成输水管道损伤，带来重大经济损失，甚至造成人身伤害，因此不允许中断供电。设计采用双重电源供电，运行电源为网电，备用电源采用柴油发电机组，因备用电源无法实现无缝转换供电，为保证供电安全，采用不间断电源减少中断供电时间。 微小流量的精确控制。例如在精密化工，科研机构中使用其来对流量及压力等进行精密的微控。阀体的设计压力可达32MPa。可选择多弹簧气动簿膜机构或电动执行机构等。
4、气动调流阀(Control Valve）又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成，可以分为气动调节阀、电动调节阀、自力式调节阀。
ZJHP,ZJHM气动调节阀
ZJHP、ZJHM气动调节阀是由多弹簧气动薄膜执行机构和低流阻精小型调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。
ZDLP电动调节阀
ZDLP电动调节阀由PSL系列和3810L系列电子式执行机构和单座调节阀组成。电源为220V.AC 50Hz，含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的（4-20mADC或1-5VDC）进行阀门的开度控制，达到调节介质压力流量、温度等目的。同时可以输出（4-20mADC或1-5VDC）阀位反馈信号。
ZZYP自力式调节阀
ZZYP自力式调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式调节阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。
ZDLQ,ZAZQ电动三通调节阀
ZDLQ、ZAZQ电动三通调节阀是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽、油品等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
ZJHQ气动三通调节阀
ZJHQ气动三通调节阀是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动三通调节阀配用电气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。
ZZLP自力式流量调节阀
ZZLP自力式流量调节阀是一个新的调节阀种类，相对于手动调节阀，它的优点是能够自动调节。相对于电动调节阀，它的优点是不需要外部动力，应用实践证明，在闭式水循环系统（如热水供暖系统，空调冷冻系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。因此，自力式流量调节阀在供热空调工程中有着广阔的应用前景。
ZZWP自力式温度调节阀
ZZWP自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的。其控制作用为比例调节被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀。
ZZYP自力式压力调节阀
ZZYP自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式压力调节阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。
ZJHPF46气动衬氟调节阀
ZJHPF46气动衬氟调节阀是由气动薄膜执行机构直通单座衬氟调节阀阀体两部分组成。采用顶部导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。
ZDLPF电动衬氟调节阀
