SJ68Y-170V高压抗冲刷截止阀结构形式级特点（图）
来源：www.fm058.com作者：上海凯利科阀门有限公司更新时间：2023-03-17 09:03:05

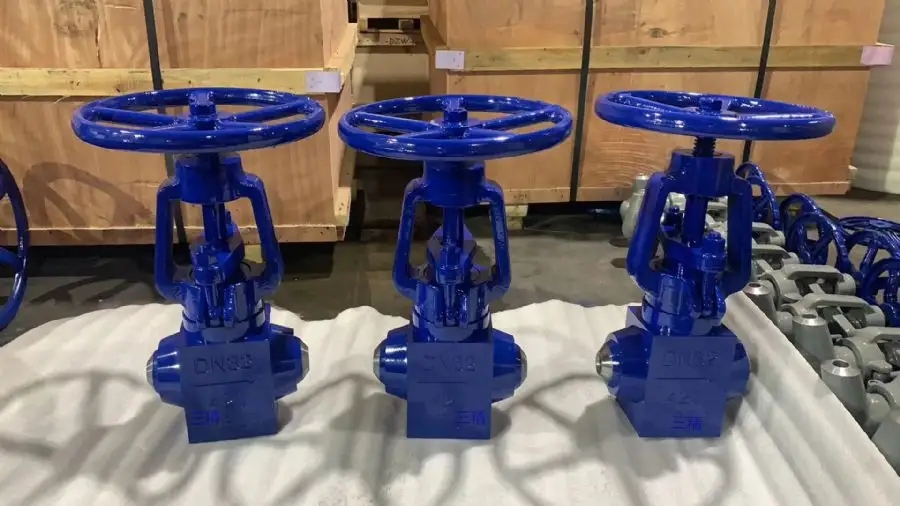

高压抗冲刷截止阀SJ68Y-170V阀体材质12Cr1MOv合金钢，阀芯及密封面堆焊钴基合金抗冲刷高温磨，直通式结构，焊接，公称压力PN200~PN320，公称通径DN15-DN100，使用温度≤570℃，适用介质：水、蒸气等非腐蚀性介质。焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸，制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定，结构长度按E101的规定或按用户提供尺寸 ，主要适用于火力电站各种系统的管路上，疏水和排气使用。
结构形式
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
结构特点
阀门与管路连接焊接式结构。
密封面有易磨损、擦伤、密封性能好，使用寿命长。
结构紧凑，启闭性好、高度小、维护方便。
驱动方式可选：手动 电动 气动等
DJ61Y低温高压截止阀
DJ61Y低温高压截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
J61Y高温高压截止阀
J61Y高温高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用
J61Y高压截止阀
J61Y高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质，适用介质为
J961Y电动高压截止阀
J961Y电动高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用
J61Y-P54电站高压截止阀
J61Y-P54电站高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适
