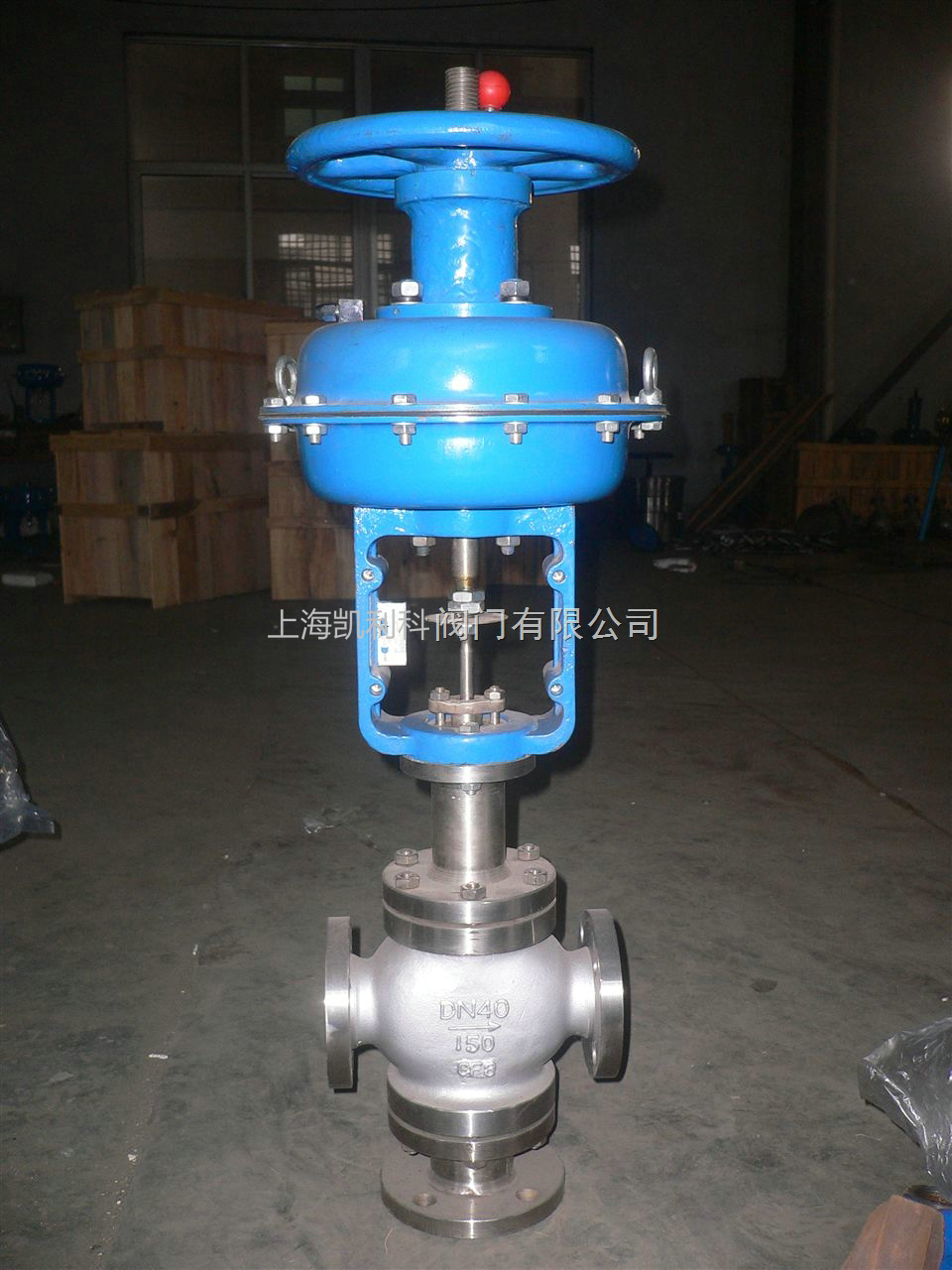

CV3000系列HMT、HDT气动带手轮三通调节阀结构特点和应用范围（图）
来源：www.fm058.com作者：上海凯利科阀门有限公司更新时间：2023-03-17 09:03:05
HMT、HDT气动三通调节阀结构特点和应用范围（图）
CV3000-HMT\HDT三通合流、分流调节阀：三通调节阀通常使用在热交换器上，调节流体的温度，具有调节精度高，调节性能好的特点。一般把一股进口流体分成两股出口流体分流，或者把两股进口流体合成一股出口流体和流。公称通径和压差较小时，合流阀可以用于分流场合，但公称通径大于80mm和压差较大场合，还是使用分流阀合适。
本产品符合GB/T4213-92。
HMT、HDT气动三通调节阀技术参数和性能指标
阀 体
型 式 三通铸造球型阀
公称通径 合流阀：25、40、50、65、80、100、125、150mm
分流阀：80、100、125、150mm
公称压力 ANSI 150、300 JIS10、20K PN1.6、4.0MPa
连接型式 法兰连接：FF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
材 料 铸钢（ZG230-450）
铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
上 阀 盖 常温型（P）：0～+200℃ 伸长Ⅰ型（EⅠ）：200～+425℃
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式 V型缺口阀芯
流量特性 线性
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
HMT、HDT气动三通调节阀执行机构
型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、80～240kPa
供气压力 140～400kPa
气源接口 Rc 1 4
环境温度 -30～+70℃
阀作用型式 气—关式或气—开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量 小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
HMT、HDT气动三通调节阀可调范围 25：1
HMT、HDT气动三通调节阀产品说明下载： CV3000调节阀
