氨用止回阀出现倒流现象解决记录方案
来源:www.fm058.com作者:上海剑阀阀门有限公司日期:2019-03-13 23:42
氨用止回阀是用于氨气上,防止氨气倒流的一种装置,氨用止回阀可分垂直安装型,水平安装型两种安装结构,今天我们来介绍一个关于水平安装型的氨用止回阀无法防止介质倒流的相关技术问题,请看下面。

今天收到一个客户的电话说氨用止回阀不能正常工作,出现气体往回倒流,无法密封

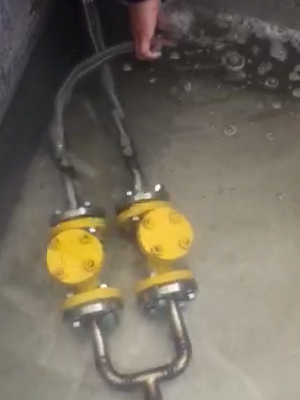

客户拍照过来的测压图(图1)

我们可以从图中看出这个氨用止回阀漏气漏得很严重,心塞,自己的产品怎么这么不管用,感觉找一下解决方案,图中发现了氨用止回阀是朝下的,不对劲啊,问题马上就看出来了,立即给客户打电话过去,氨用止回阀中部法兰应该朝上。
经过沟通后,客户立即采用我的方式,把氨用止回阀朝上。
几分钟后问题又来了看下图(2)

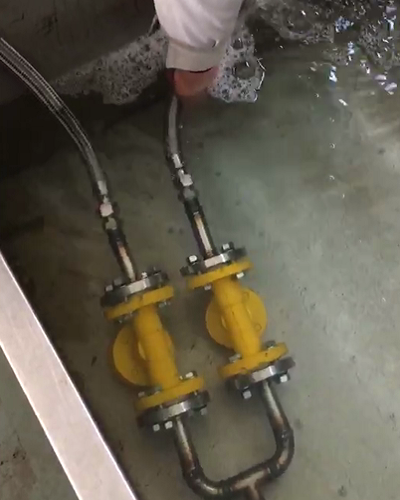

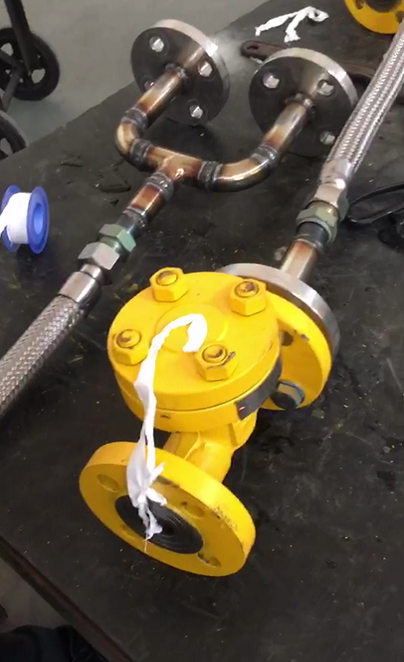

客户拍照过来的测压图中部法兰是朝上的(图2)

怎么回事,问题依然存在,氨用止回阀在检测中还是漏气了,我的天,然道我们的产品真的存在质量问题?等等,先不要急,会不会客户安装方向错了,赶紧让客户把安装图发过来(图3)。

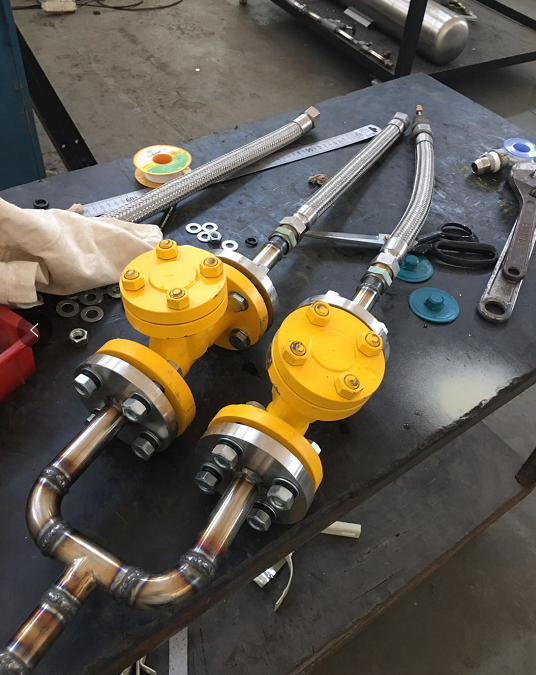

这次客户拍照过来的氨用止回阀安装图(图3)高清图

整个安装构架俯视图(图4)

看了图3根图4都没有什么问题,为什么还是漏气这么严重呢?我有点沮丧了,不行…我要把这个问题解决了,我赶紧去厂里随机挑了一个氨用止回阀,在厂里自己检测。厂里检测结果请看图5,图6,图7,图8,图9,快中午12点了,先回家吃个饭,下午马上测试。
吃了饭在去厂里已经1点多了,马上回来继续研究!

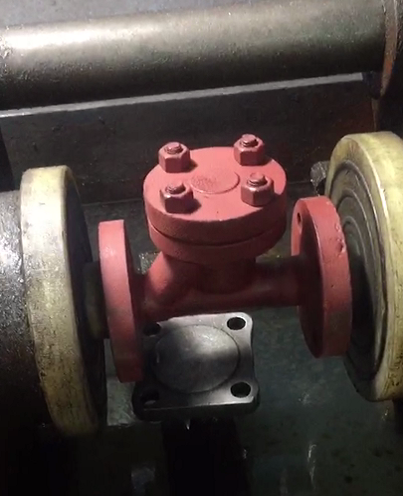

氨用止回阀放在测试台上准备测试(图5)

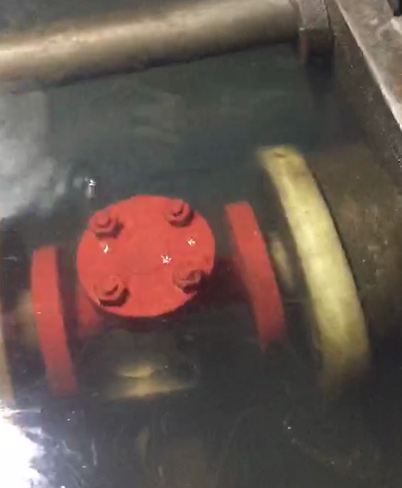

氨用止回阀测试开始,先浸入水中(图6)

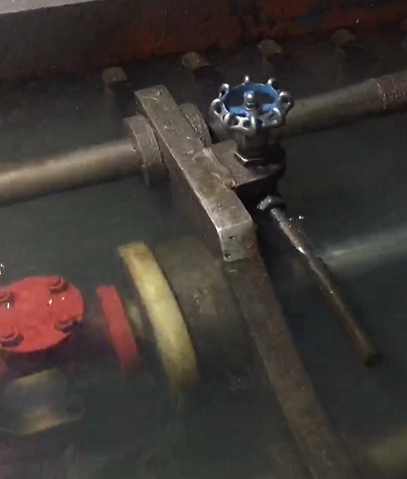

浸入水中后开始打入压力(图8)

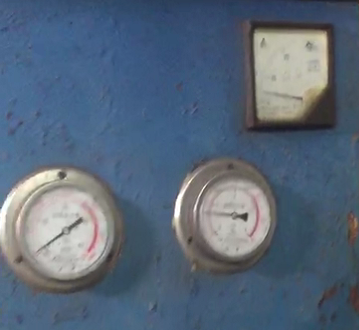

压力已经打上去了

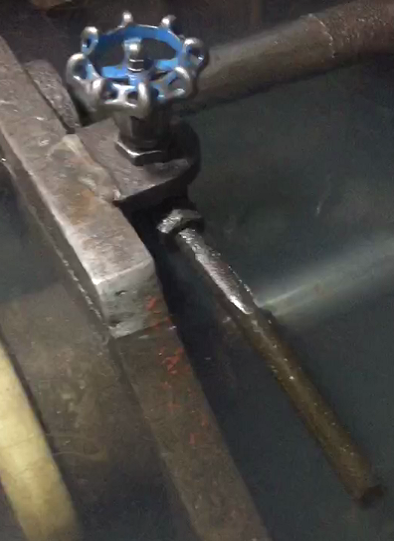

氨用止回阀检测结果,正常无漏气(图9)

氨用止回阀检测结果,正常无漏气(图10)

无语了,居然正常的,问题还是没有能解决,经过多年的经验,有一种直觉告诉我,这个氨用止回阀的阀瓣被堵了,不然不肯能出现这么大的漏气,赶紧让客户去看一下内部是否有异物堵塞了,如果阀瓣不能正常回落的话,止回阀是无法起到防止倒流的工作的,经过后来的检查发现,果真止回阀里面被堵塞了,好了,本文结束,最后在附一张图片,正常后的止回阀,没有漏气了。
正常无漏气的氨用止回阀测试(图11)
