波纹管截止阀的9大结构特点
来源:www.fm058.com作者:上海凯利科阀门有限公司更新时间:2023-03-17 09:03:35
波纹管截止阀的9大结构特点

波纹管截止阀是由截止阀演变而来,在截止阀的基础上加上波纹膨胀管,在一些高温系统管路中作为开关的一种特殊阀门,具有较高的密封性能,特殊的波纹管密封结构使其广泛用于导热油管路系统,蒸汽管路系统,依靠波纹管的热涨冷缩原理,在温度高于300度以上的管路上使用,效果最佳。波纹管截止阀一般适用于蒸汽管路上,蒸汽温度越高,密封越强,是蒸汽系统中最为常用的一种阀门,导热油系统中也有较高的评价。
结构特点
1、双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏;
2、没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准;
3、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好;
4、使用寿命长、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
5、阀杆升降位置指示,更直观;
6、采用进口柔软、耐蚀、耐温金属波纹管密封技术制造;
7、高性能耐磨损的弹性金属波纹管密封伸缩寿特别命长;
8、消除了普通截止阀阀杆填料密封老化快易泄露的缺点;
9、增加生产设备安全性,还提供了清洁安全的工作环境。
设计规范

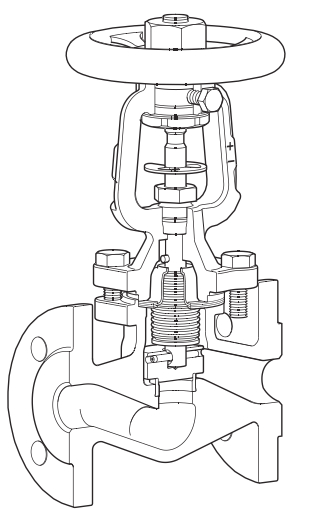

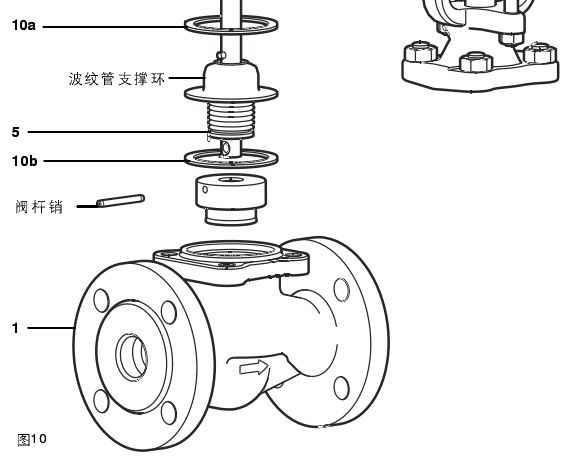

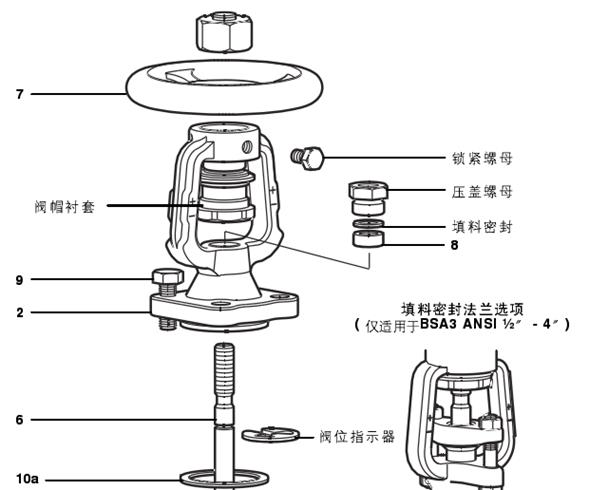

波纹管截止阀通过在阀体与阀杆或者阀盖与阀杆之间焊接一层金属波纹管,从而隔断了流体介质与大气之间的联通,是一种确保阀杆零泄漏的一种设计。传统的波纹管截止阀包括阀体、阀盖、阀瓣、阀杆、波纹管及阀杆驱动装置,阀盖设置于阀体上端,并从上端密封阀体,阀瓣设置于阀体之内,阀体内设置有由阀瓣启闭的流道,阀杆一端与阀瓣相连,另一端穿出阀盖,并与阀杆驱动装置相连,阀杆驱动装置工作带动阀杆及阀瓣同步升降,波纹管套设于阀杆之上,并一端与阀杆焊接相连,另一端与阀盖焊接相连,阀体上设置有与阀瓣配合的密封件,当密封件与阀体挤压时封闭流道,当阀体脱离密封件时开启流道。由于波纹管直接接触于流体介质,因此在运输固体颗粒含量较高的流体介质时,流体介质中的固体颗粒极易无规则撞击波纹管,导致波纹管破裂及损坏,最终导致泄露现象。
