上海凯利科阀门有限公司是〖气(液)动Y型塑料隔膜阀〗的供应商,可提供Y型塑料隔膜阀结构图,Y型塑料隔膜阀外形尺寸图,Y型塑料隔膜阀型号,Y型塑料隔膜阀作用特点,Y型塑料隔膜阀工作原理,Y型塑料隔膜阀批发厂家,Y型塑料隔膜阀执行标准,欢迎新老客户来电，来函，我们将为您提供贴心的服务。以下就是关于气(液)动Y型塑料隔膜阀说明书的详细概述：
气动、液动Y型塑料隔膜阀采用上下双控制腔设计，控制水流*立于流体腔室，从而使阀门控制上更加灵活、可靠耐用，彻底杜*了单腔控制阀可能存在的开关不灵、不严的隐患。
气缸和阀体材质
阀体及阀盖为玻纤加强NORYL(PPO)材料
膜片材质
增强橡胶(三元乙丙橡胶EPDM)
连接方式
双由令粘接DN25-50、法兰连接DN65-100
驱动方式
气动和液动均可
适用介质
纯水、污水、纯化水、酸液、碱液等
使用温度
0-55
使用压力
0.15-0.8MPa
公称压力
1.0MPa
应用范围
航酞工业、金属处理（表面酸洗处理）、阳*处理、 电镀处理、矿业（含硫）、镀锌、
金属电镀等；纸浆及造纸（二氧化氯、次氯酸钠、硫酸 ）、
金属电镀、化学处理、氯碱工业、空气污染、饮料工业等！水处理：
制药、纺织业、皮革处理业、纯水处理、电子工业（印刷电路板）、
污水废水处理、海事工程、商业建筑等！
参数/型号
Y25
Y32
Y40
Y50
Y65
Y80
Y100
阀体材料
Noryl
Noryl
Noryl
Noryl
Noryl
Noryl
增强PA
接口形式
ABS粘接接头 DN15-DN50 为活接连接
PN1.0法兰 DN65-DN100 为法兰连接
口径
阴（DN25）
阳（DN25）
DN40
DN50
DN65
DN80
DN100
外形尺寸带接头
长L
160
160
250
260
320
320
宽W
85
85
110
110
180
220
高H
130
130
170
170
280
350
净重KG
0.35
0.35
0.88
1.1
3.15
6.83
毛重KG
0.41
0.41
1.0
1.2
3.4
7.65
工作压力：1.0-8.0Bar(1.0-8.2kgf/cm2)
工作温度：50℃以下

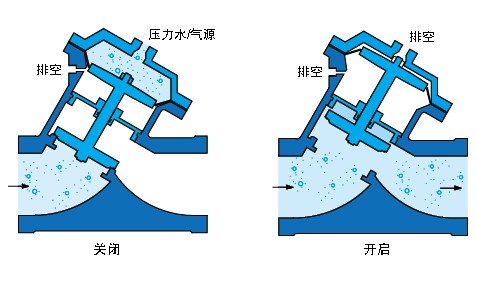

关闭阀门：将控制压力源(水源或气源，压力等于或大于来水压力)引至隔膜上控制腔，隔膜通过阀杆推动阀座，从而截断来水关闭阀门。
开启阀门：当隔膜上腔压力泄压后，来水通过自身压力推开阀杆，从而很容易形成通腔，使流体通过。特点;
耐酸碱、耐腐蚀、耐冲击、耐热性之强化塑胶制品。
1、增强工程塑料制造，坚固耐用;
2、采用上下双控制腔设计，控制水流*立于流体腔室，从而使阀门控制上更加灵活、可靠耐用，彻底杜*了单腔控制阀可能存在的开关不灵、不严的隐患。
3、阀体及阀盖为玻纤加强NORYL材料，阀门强度高、使用寿命长、耐腐蚀。
4、特殊处理成型的增强橡胶隔膜片，使用寿命长，抗疲劳强度高。
5、Y形的流体通道设计降低了阀门的压力损失，提高了水通量。
6、常开型与常闭型可轻松实现灵活转换。
7、可增加弹簧辅助开(关)、流量限制或开关显示等功能。
