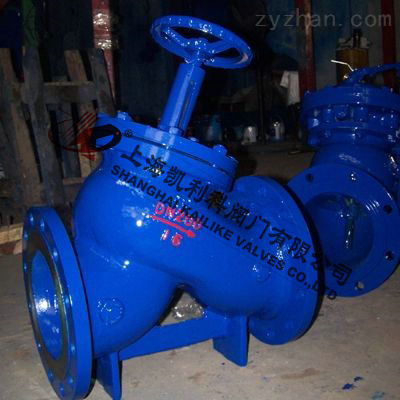

JLH多功能止回阀
JLH多功能止回阀由阀体，阀座，阀杆，弹簧，阀瓣配套等零件组成，开泵时阀瓣在水的推力上升，开启阀门。同时弹簧被压力的作用迅速关闭，当水流接近于零时，阀瓣完全关闭。水无倒流现象，不产生动力，防止了水锤的产生。可以圆满地完成三种功能：止回、截止、平衡。
|
产品名称： |
多功能止回阀 |
产品型号： |
JLH |
|
公称通径： |
DN50～DN1000 |
结构形式： |
截止止回 |
|
公称压力： |
1.6MPa～2.5MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+80ºC |
驱动方式： |
介质推动 |
|
阀体材质： |
铸铁、铸钢、不锈钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
JLH多功能止回阀由阀体，阀座，阀杆，弹簧，阀瓣配套等零件组成，开泵时阀瓣在水的推力上升，开启阀门。同时弹簧被压力的作用迅速关闭，当水流接近于零时，阀瓣完全关闭。水无倒流现象，不产生动力，防止了水锤的产生。可以圆满地完成三种功能：止回、截止、平衡。
产品特点
1、防止水锤产生。
2、关闭无噪音。
3、水头损失小。
4、适用范围广阔。
5、密封效果好。适用于清水、污水等排水系统中。
执行标准
阀门设计与制造参照：CJ/T167-2002的规定
阀门的结构长度按企业标准和客户要求
铁制法兰按GB/T17241.6-1998标准
钢制法兰按GB/T9113-2010标准
阀门实验标准按GB13927-2008的规定
阀门压力温度等级标准按GB/T1224的规定
工作原理
即使泵出口压力小也可以抬起阀辩。并使流体通过，(0 04～0 07kgf／cm2开始工作)。
因停止运转而使流体的流动一性被削弱时．阀瓣受弹簧作用．而关闭阀，这样完全可以防止一般止回阀因逆流而产生的水击。
外形结构图
主要外形尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
|
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
|
50 |
205 |
|
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
215 |
|
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
250 |
|
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
320 |
|
418 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
365 |
|
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
8-18 |
8-22 |
|
150 |
415 |
380 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-22 |
8-22 |
8-26 |
|
200 |
500 |
450 |
673 |
340 |
340 |
360 |
295 |
295 |
310 |
8-22 |
12-22 |
8-26 |
|
250 |
600 |
540 |
792 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
12-26 |
12-26 |
|
300 |
680 |
600 |
927 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
12-26 |
12-30 |
|
350 |
780 |
635 |
957 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
16-26 |
16-33 |
|
400 |
860 |
700 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-26 |
16-30 |
16-36 |
|
450 |
920 |
780 |
1218 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
20-30 |
20-36 |
|
500 |
980 |
810 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
20-33 |
20-36 |
|
600 |
1100 |
900 |
1600 |
780 |
840 |
|
725 |
770 |
|
20-30 |
20-36 |
|
|
700 |
1450 |
980 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
24-36 |
|
|
800 |
1650 |
1120 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
24-39 |
|
|
900 |
1800 |
1220 |
2100 |
1115 |
|
|
1050 |
|
|
28-33 |
|
|
|
1000 |
2000 |
1320 |
2400 |
1230 |
|
|
1160 |
|
|
28-36 |
|
|
声明：【JLH多功能止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的JLH多功能止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
