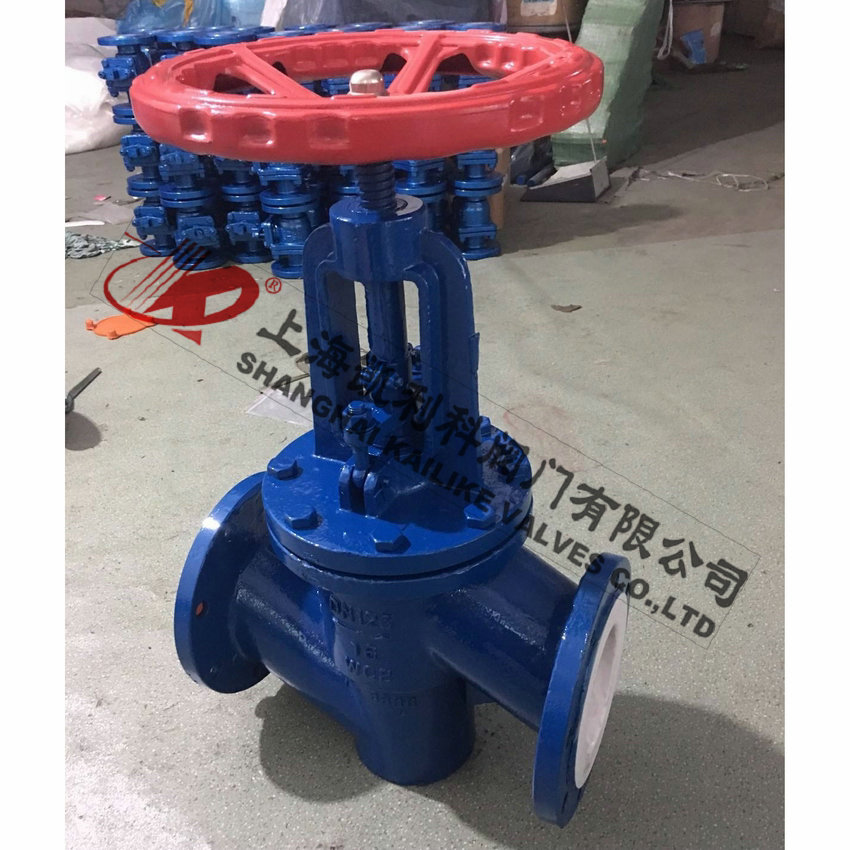

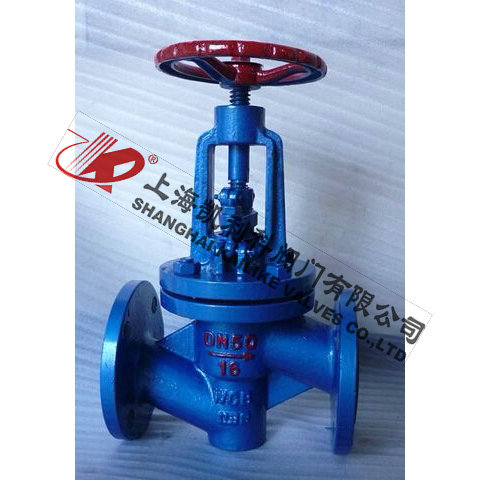

J41F46衬氟截止阀
J41F46衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
|
产品名称： |
衬氟截止阀 |
产品型号： |
J41F46 |
|
公称通径： |
DN15～DN600 |
结构形式： |
截止式 |
|
公称压力： |
1.6MPa～2.5MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+180ºC |
驱动方式： |
手轮、伞齿轮、气动、电动 |
|
阀体材质： |
铸铁、铸钢、不锈钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
腐蚀性液体或气体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
J41F46衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
执行标准
设计规范：GB/T 12233 GB/T 12235
结构长度：GB/T 12221
连接法兰：JB/T 78 JB/T 79
试验与检验：GB/T 13927
产品标识：GB/T 12220
供货规范：JB/T 7928
产品优点
1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
性能规范
|
衬里、阀座 |
适用温度（℃） |
适用介质 |
|
PTFE（F4） |
≤180 |
除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质 |
|
PCTFE（F3） |
≤120 |
|
FEP（F46） |
≤150 |
|
PFA（可熔性F4） |
≤180 |
|
PVDF（F2） |
≤100 |
|
RPTFE（RF4） |
≤180 |
外形结构图
主要外形尺寸
|
规格 |
L |
D |
D1 |
D2 |
f |
b |
Z-d |
D0 |
H1 |
H2 |
|
DN |
NPS |
1.0MPa |
|
15 |
|
90 |
95 |
65 |
45 |
2 |
14 |
4-14 |
100 |
240 |
265 |
|
20 |
|
95 |
105 |
75 |
55 |
2 |
16 |
4-14 |
100 |
245 |
270 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-14 |
120 |
250 |
275 |
|
32 |
1 |
105 |
135 |
100 |
78 |
2 |
18 |
4-18 |
120 |
260 |
290 |
|
40 |
1 |
115 |
145 |
110 |
85 |
3 |
18 |
4-18 |
140 |
290 |
325 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-18 |
140 |
300 |
335 |
|
65 |
2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-18 |
160 |
355 |
400 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
4-18 |
160 |
400 |
450 |
|
100 |
4 |
175 |
215 |
180 |
155 |
3 |
22 |
8-18 |
180 |
455 |
495 |
|
125 |
5 |
200 |
245 |
210 |
185 |
3 |
24 |
8-18 |
180 |
530 |
560 |
|
150 |
6 |
225 |
280 |
240 |
210 |
3 |
24 |
8-23 |
240 |
605 |
650 |
|
200 |
8 |
275 |
335 |
295 |
265 |
3 |
26 |
8-23 |
240 |
650 |
770 |
|
250 |
10 |
325 |
390 |
350 |
320 |
3 |
28 |
12-23 |
280 |
680 |
800 |
|
300 |
12 |
375 |
440 |
400 |
368 |
4 |
28 |
12-23 |
280 |
710 |
835 |
|
1.6MPa |
|
15 |
|
90 |
95 |
65 |
45 |
2 |
14 |
4-14 |
100 |
240 |
265 |
|
20 |
|
95 |
105 |
75 |
55 |
2 |
16 |
4-14 |
100 |
245 |
270 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-14 |
120 |
250 |
275 |
|
32 |
1 |
105 |
135 |
100 |
78 |
2 |
18 |
4-18 |
140 |
260 |
290 |
|
40 |
1 |
115 |
145 |
110 |
85 |
3 |
18 |
4-18 |
140 |
290 |
325 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-18 |
160 |
300 |
335 |
|
65 |
2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-18 |
180 |
355 |
400 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-18 |
240 |
400 |
450 |
|
100 |
4 |
175 |
215 |
180 |
155 |
3 |
24 |
8-18 |
240 |
455 |
495 |
|
125 |
5 |
200 |
245 |
210 |
185 |
3 |
26 |
8-18 |
280 |
530 |
560 |
|
150 |
6 |
225 |
280 |
240 |
210 |
3 |
28 |
8-23 |
320 |
605 |
650 |
|
200 |
8 |
275 |
335 |
295 |
265 |
3 |
30 |
8-23 |
360 |
650 |
770 |
|
2.5MPa |
|
15 |
|
90 |
95 |
65 |
45 |
2 |
16 |
4-14 |
120 |
245 |
270 |
|
20 |
|
95 |
105 |
75 |
55 |
2 |
16 |
4-14 |
120 |
250 |
275 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-14 |
140 |
260 |
290 |
|
32 |
1 |
105 |
135 |
100 |
78 |
2 |
18 |
4-18 |
140 |
290 |
325 |
|
40 |
1 |
115 |
145 |
110 |
85 |
3 |
18 |
4-18 |
160 |
300 |
335 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-18 |
180 |
355 |
400 |
声明：【J41F46衬氟截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J41F46衬氟截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
