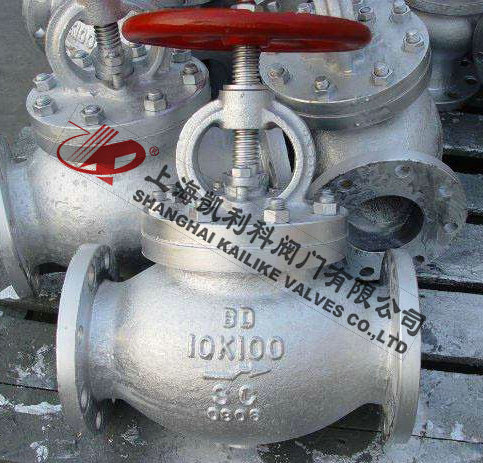

J41H日标截止阀
J41H日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
|
产品名称： |
日标截止阀 |
产品形号： |
J41H-10K-20K |
|
公称通径： |
DN15～DN200 |
结构形式： |
截止式 |
|
公称压力： |
10K～20K～30K |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+550ºC |
驱动方式： |
手动、蜗轮、气动、电动 |
|
阀体材质： |
WCB、铸钢、碳钢、不锈钢 |
标准： |
国标GB、日标JIS、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽、气体、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
J41H日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
设计标准
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验—检验 |
|
JIS B2071 B2081 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2071 B2081 |
JISB2003 |
性能规范
|
阀体材料 |
SCPH2-11 |
SCPH-32 |
SCS13A |
SCS19A |
SCS14A |
SCS16A |
SCPL1 |
|
适用温度 |
≤425 |
≤540 |
≤275 |
≤200 |
≤275 |
≤200 |
-45-150 |
|
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
氨气液氨 |
主要零件材料
|
零件名称 |
CF8系列 |
CF3系列 |
CF8M系列 |
CF3M系列 |
WCB系列 |
|
阀体/阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
阀瓣 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
阀瓣盖 |
304 |
304L |
316 |
316L |
1Cr13 |
|
阀杆 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
PTFE+304 |
PTFE+304L |
PTFE+316 |
PTFE+316L |
石墨+304 |
|
压盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
填料压环 |
304 |
304L |
316 |
316L |
1Cr13 |
|
螺栓 |
A193-B8 |
A193-B8 |
A193-B8M |
A193-B8M |
35CrMoA |
|
螺母 |
A194-8M |
A194-8M |
A194-8M |
A194-8M |
45 |
外形结构图
主要外形尺寸
|
10K |
|
DN |
in |
L |
D |
D1 |
D2 |
b |
n-ød |
H |
Do |
|
50 |
2 |
203 |
155 |
120 |
100 |
16 |
4-ø19 |
360 |
200 |
|
65 |
21/2 |
216 |
175 |
140 |
120 |
18 |
4-ø19 |
380 |
200 |
|
80 |
3 |
241 |
185 |
150 |
130 |
18 |
8-ø19 |
415 |
250 |
|
100 |
4 |
292 |
210 |
175 |
155 |
18 |
8-ø19 |
465 |
250 |
|
125 |
5 |
356 |
250 |
210 |
185 |
20 |
8-ø23 |
515 |
300 |
|
150 |
6 |
406 |
280 |
240 |
215 |
22 |
8-ø23 |
545 |
350 |
|
200 |
8 |
495 |
330 |
290 |
265 |
22 |
12-ø23 |
675 |
450 |
|
20K |
|
50 |
2 |
267 |
155 |
120 |
100 |
18 |
8-ø19 |
420 |
200 |
|
65 |
21/2 |
292 |
175 |
140 |
120 |
20 |
8-ø19 |
465 |
250 |
|
80 |
3 |
318 |
200 |
160 |
135 |
22 |
8-ø23 |
490 |
300 |
|
100 |
4 |
356 |
225 |
185 |
160 |
24 |
8-ø23 |
590 |
350 |
|
125 |
5 |
400 |
270 |
225 |
195 |
26 |
8-ø25 |
690 |
400 |
|
150 |
6 |
444 |
305 |
260 |
230 |
28 |
12-ø25 |
760 |
450 |
|
200 |
8 |
559 |
350 |
305 |
275 |
30 |
12-ø25 |
1070 |
450 |
