F500防结露蝶阀

您的位置:阀门 - 蝶阀 - F500防结露蝶阀 更新时间:2024-03-27 09:03:33
F500防结露蝶阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:F500防结露蝶阀适用于空调、工业水处理设备,有很强的防结露功能。铝合金压铸阀体,杜绝锈蚀。在防止结露方面发挥超群的功能。利用多...

    • 产品描述
    • 在线询价
    • 技术咨询

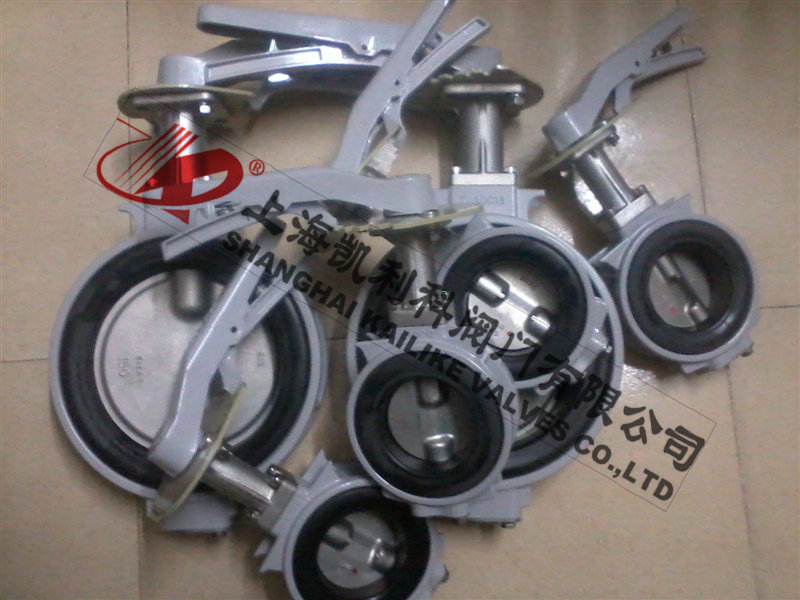

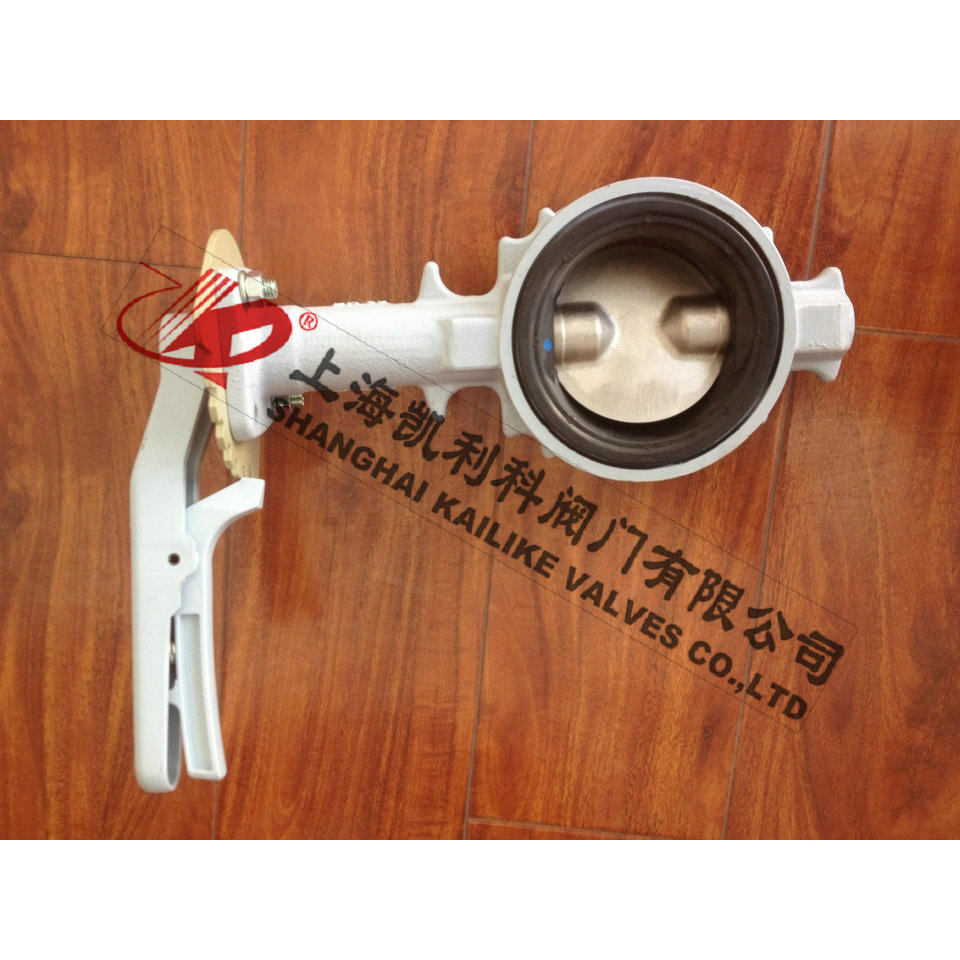

    F500防结露蝶阀F500防结露蝶阀

    F500防结露蝶阀适用于空调、工业水处理设备,有很强的防结露功能。铝合金压铸阀体,杜绝锈蚀。在防止结露方面发挥超群的功能。利用多年积累的技术和经验开发的独特的多层次渐近接触式阀座,以及综合其它多项技术的F500系列蝶阀正在越来越多的领域替代其它阀门,具有施工简单、使用寿命长的特点。

    产品名称: 防结露蝶阀 产品型号: F500
    公称通径: DN50~DN1000 阀座密封: 软密封、EPDM橡胶
    公称压力: 1.0Mpa 连接方式: 对夹
    适用温度: 0ºC~+120ºC 驱动方式: 手动、蜗轮、电动、气动
    阀体材质: 铝合金 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 工业水 生产厂家: 上海凯利科阀门有限公司

    产品说明

    F500防结露蝶阀适用于空调、工业水处理设备,有很强的防结露功能。铝合金压铸阀体,杜绝锈蚀。在防止结露方面发挥超群的功能。利用多年积累的技术和经验开发的独特的多层次渐近接触式阀座,以及综合其它多项技术的F500系列蝶阀正在越来越多的领域替代其它阀门,具有施工简单、使用寿命长的特点。

    产品优点

    1、具有良好的流体控制特性和关闭密封性能。
    2、低压下,可以实现良好的密封。 调节性能好。
    3、蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。
    4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。
    5、连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接等等。

    技术参数

    类型 F500 结构长度 JIS GB API
    阀门公称口径 40-300mm 顶部法兰标准 国标标准ISO 5211
    适用法兰规格 JIS ANSI GB 标准材质 阀体:铝合金
    最大工作压力 1.0MPa 阀板:不锈钢
    使用温度范围 0-120℃ EPDM 0-70℃ NBR 密封圈:EPDM(MBR)
    泄漏试验压力 1.1MPa 喷涂规格 聚酯粉体涂料
    阀体试验压力 1.5MPa

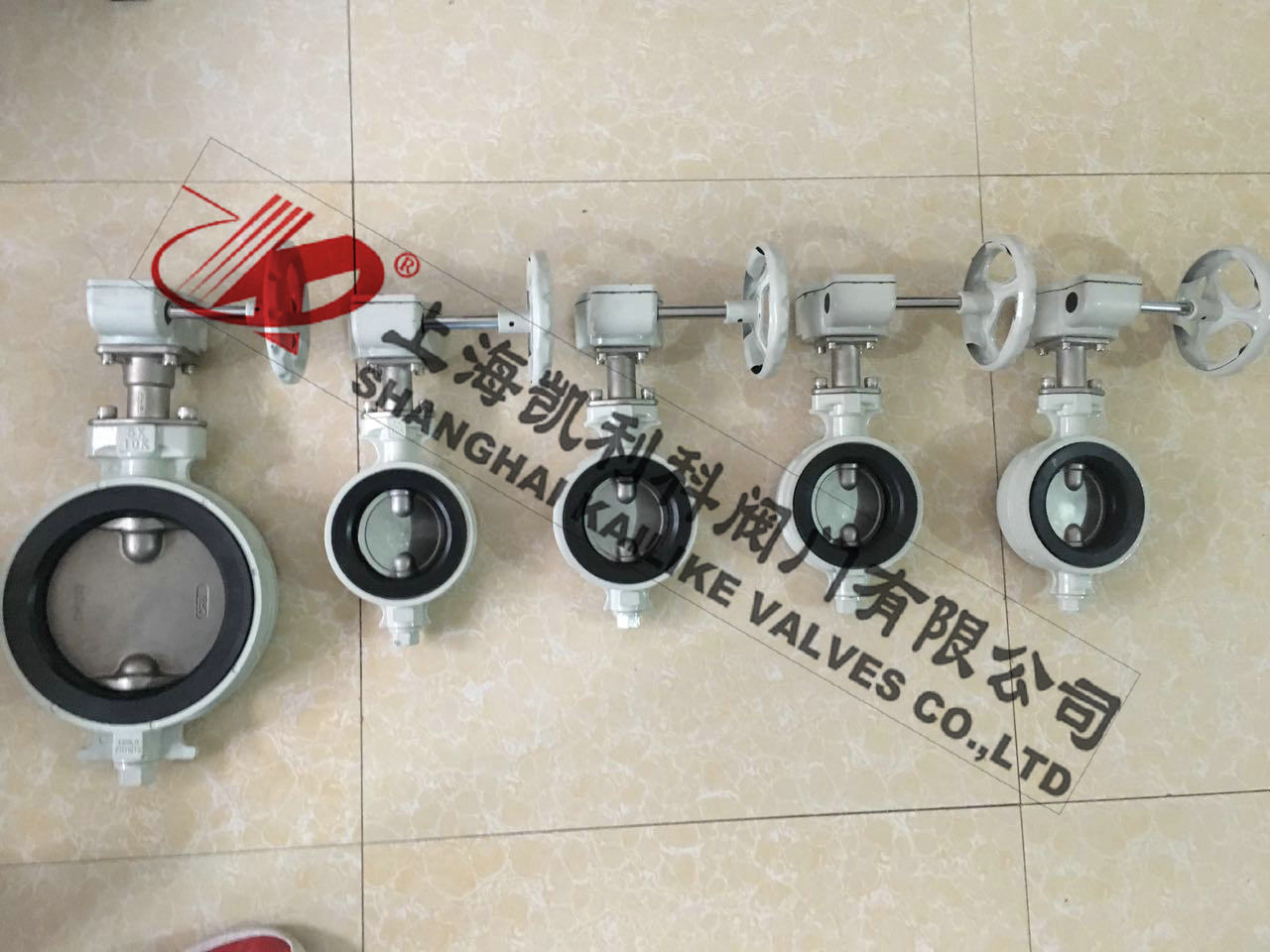

    驱动形式 手柄式、齿轮式、气缸式、电动式

    外形结构图

    主要外形尺寸

    规格 尺寸 (mm) 重量 (kg)
    mm inch d L H1 H2 H3 L1 L2 D1
    40 11/2" 42 33 70 145 51 47 68 250 1.4
    50 2" 52 43 82 145 51 47 68 250 1.7
    65 21/2" 67 46 90 157 51 47 68 250 2.1
    80 3" 80 46 99 165 51 47 68 250 2.3
    100 4" 102 52 112 183 51 47 68 250 2.8
    125 5" 126 56 132 196 60 63 86 330 4.8
    150 6" 150 56 146 214 60 63 86 330 6.0

    主要外形尺寸

    规格 尺寸 (mm) 重量 (kg)
    mm   d L H1 H2 H3 L1 L2 L3 S D1
    40 11/2" 42 33 70 145 168 35 35 56 132 100 2.0
    50 2" 52 43 82 145 168 35 35 56 132 100 2.3
    65 21/2" 67 46 90 157 180 35 35 56 132 100 2.7
    80 3" 80 46 99 165 188 35 35 56 132 100 2.9
    100 4" 102 52 112 183 206 41 39 68 132 100 3.4
    125 5" 126 56 132 196 220 58 48 89 149 140 5.8
    150 6" 150 56 146 214 238 58 48 89 149 140 7.4
    200 8" 199 60 188 241 272 58 48 89 149 140 9.6
    250 10" 248 68 220 320 367 67 61 97 200 200 21.5
    300 12" 297 78 255 355 402 67 63 97 200 200 31.0


    声明:【F500防结露蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的F500防结露蝶阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
