700X消防水泵控制阀

您的位置:阀门 - 水力控制阀 - 700X消防水泵控制阀 更新时间:2024-03-27 09:03:11
700X消防水泵控制阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:700X消防水泵控制阀是一种安装在水泵出口处,防止介质倒流的逆止类阀门。当水泵即将停止供水前,阀门先行缓慢关闭90%左右,防止突然停...

    • 产品描述
    • 在线询价
    • 技术咨询

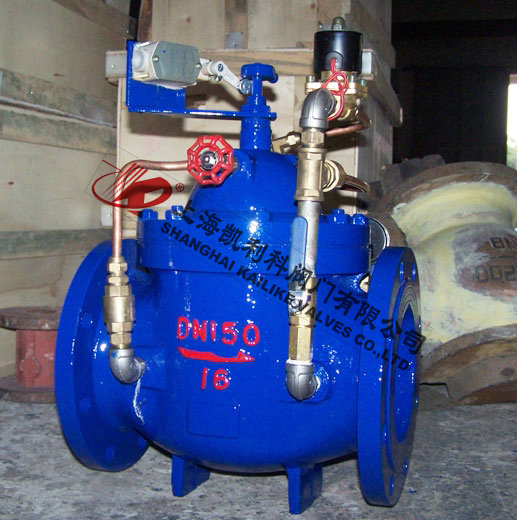

    700X消防水泵控制阀700X消防水泵控制阀

    700X消防水泵控制阀是一种安装在水泵出口处,防止介质倒流的逆止类阀门。当水泵即将停止供水前,阀门先行缓慢关闭90%左右,防止突然停泵而产生的水锤和水击声,当水泵完全停止后,阀门在完全关闭,防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。

    产品名称: 消防水泵控制阀 产品型号: 700X
    公称通径: DN50~DN400 结构形式: 膜片压板式
    工作压力: 1.0MPa~1.6MPa~2.5MPa 连接方式: 法兰
    适用温度: -0ºC~+80ºC 功能作用: 保护水泵及防止水锤
    阀体材质: 铸铁、铸钢、不锈钢、黄铜 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水 生产厂家: 上海凯利科阀门有限公司

    产品说明

    700X消防水泵控制阀是一种安装在水泵出口处,防止介质倒流的逆止类阀门。当水泵即将停止供水前,阀门先行缓慢关闭90%左右,防止突然停泵而产生的水锤和水击声,当水泵完全停止后,阀门在完全关闭,防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计,通过电磁阀的导控实现准确的启闭,使用安全可靠,有效地防止水锤和水击声,使用寿命长,安装,维修方便。

    工作原理

    700X消防水泵控制阀当水泵工作阀门向下游供水时,电磁导阀全开,针阀调到适当开度,上游水经过针阀,导阀,单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室压力保持主阀处于合适开度,保持下游正常供水。
    700X消防水泵控制阀当水泵停止工作时,电磁导阀先关闭,主阀停止排水,主阀室压力升高,主阀开始关闭,当关闭90%时,主阀上部行程开关输出停泵信号,水泵停止运转,此时,主阀下游水经过单向阀进入主控制室,控制室压力升高,主阀关闭。

    技术参数

    公称压力Mpa 壳体实验压力Mpa 密封实验压力Mpa 适用介质 适用温度
    1.0 1.5 1.1 0~80℃
    1.6 2.4 1.76
    2.5 3.75 2.75

    主要零件

    零件名称 材质
    阀体,阀盖 铸铁,铸钢,球墨铸铁
    阀座 青铜,不锈钢
    阀瓣 碳钢,不锈钢,丁晴橡胶
    阀杆 青铜,不锈钢
    膜片压板 铸钢,不休钢
    弹簧 不锈钢

    外形结构图

    主要外形尺寸

    DN 50 65 80 100 125 150 200 250 300 350 400
    L 210 245 265 290 330 355 505 555 610 650 758
    H1 160 180 200 270 310 320 370 430 480 525 580
    H 395 405 430 510 560 585 675 730 760 840 910

    安装示意图


    声明:【700X消防水泵控制阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的700X消防水泵控制阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
