NK44H,NK64H真空闸阀

您的位置:阀门 - 闸阀 - NK44H,NK64H真空闸阀 更新时间:2024-03-27 09:03:57
NK44H,NK64H真空闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:NK44H、NK64H真空闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽...

    • 产品描述
    • 在线询价
    • 技术咨询

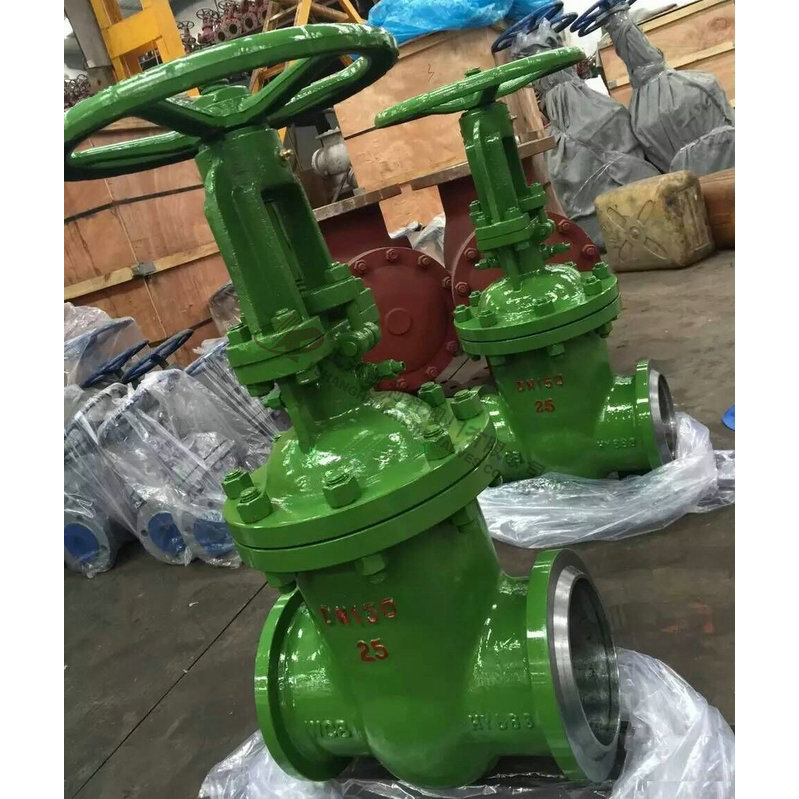

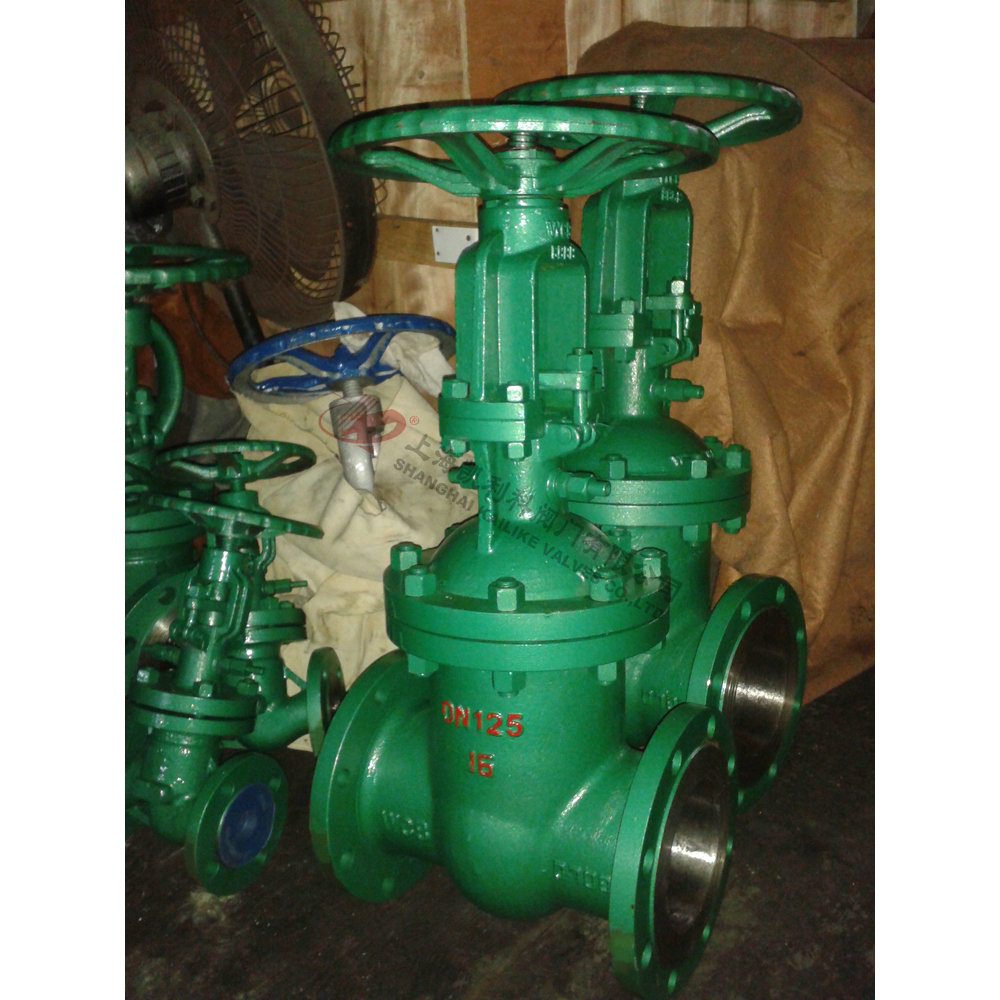

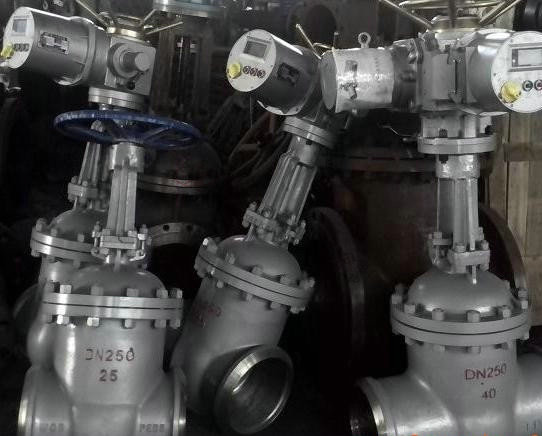

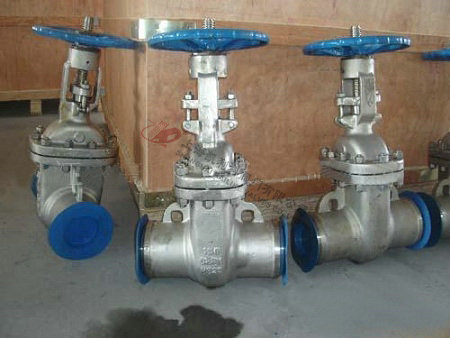

    NK44H,NK64H真空闸阀NK44H,NK64H真空闸阀

    NK44H、NK64H真空闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

    产品名称: 真空闸阀 产品型号: NK44H、NK64H
    公称通径: DN50~DN800 结构形式: 闸板式
    公称压力: 1.6Mpa~10.0Mpa 连接方式: 法兰、焊接
    适用温度: -20ºC~+150ºC~425ºC~550ºC 驱动方式: 手动、伞齿轮、电动、气动、液动
    阀体材质: WCB、铸钢、碳钢、不锈钢、铬钼钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、空气 生产厂家: 上海凯利科阀门有限公司

    产品说明

    NK44H、NK64H真空闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

    结构特点

    1、设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能。
    2、选材考究,符全国内外相关标准,材料的全面质量高。
    3、密封副配对先进合理,提高了密封性能,使用寿命长。
    4、启闭件采用平行闸板双向弹性密封,摩擦力小,启闭轻松,维修方便,密封可靠,性能优良。
    5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
    6、法兰垫片采用复合材料,膨胀系数大、气密性能好、保证系统与大气隔离可靠。

    主要性能规范

    公称压力
    PN/MPa
    N0minal
    pressure
    试验压力/MPa Seal test
    壳体强度试验
    Shellslrenght test
    上密封试验
    Back Seal test
    密封试验
    Seat test
    2.5 3.8 2.8 2.8
    4.0 6.0 4.4 4.4
    6.4 9.6 70 7.0
    10.0 150 11.0 11.0

    使用范围

    产品类型
    Pr0duct
    calssificati0n
    适用介质
    Applicable medium
    适用温度/℃
    Applicable temperature
    NKZ61H
    NKZ64H H-C型
    NKZ964H H-C型
    NKZ961H
    水、蒸汽、空气
    Water,Steam,Air
    ≤425
    NKZ61H
    NKZ64H Y-I型
    NKZ964H Y-I型
    NKZ961H
    水、蒸汽、空气
    Water,Steam,Air
    ≤550

    主要零部件材料

    零件名称
    Part name
    阀体、阀盖
    B0dy B0nnet
    阀杆
    Valve stem
    闸板
    Wedge gate
    密封面
    Sealing face
    阀杆螺母
    Valve Y0ke nut
    填料
    Parking
    紧固件
    Fastener
    NKZ61H
    NKZ64H H-C型
    NKZ964H H-C型
    NKZ961H
    WCB 2Crl3 25 H:合金钢
    H:all0ysteel
    铝青铜
    Albr0nze
    膨胀复合石墨
    Expanding
    c0mp0und
    graphite
    优质碳钢
    High-grade
    carb0n steel
    NKZ61H
    NKZ64H Y-I型
    NKZ964H Y-I型
    NKZ961H
    铬钼钢
    Cr.M0 steel
    20CrlM01VA 铬钼钢
    Cr.M0 steel
    Y:硬质合金
    Y:carbide all0y
    铬钼钢
    Cr.M0 steel

    NK44H法兰式真空闸阀外形结构图

    NK44H法兰式真空闸阀主要连接尺寸PN1.6MPa

    公称压力 PN(MPa) 公称通径 DN(mm) 主要外形尺寸及连接尺寸(mm) 阀门重量(kg) 附法兰尺寸(mm) 重量 (kg)
    L H D D1 D2 b f Z-d W h Do Dn
    NK44H-16C
    NK44H-16P
    NK44H-16I
    50 250 345 160 125 100 16 3 4-18 250 28 48 49 58 2.5
    65 270 395 180 145 120 18 3 4-18 250 40 50 64 75 3.4
    80 280 425 195 160 135 20 3 8-18 300 58 52 78 91 4.4
    100 300 510 215 180 155 20 3 8-18 300 75 52 96 110 5.2
    125 325 570 245 210 185 22 3 8-18 350 110 60 120 136 7
    150 350 725 280 240 210 24 3 8-23 350 150 60 145 163 9
    200 400 820 335 295 265 26 3 12-23 400 223 62 201 223 12
    250 450 890 405 355 320 30 3 12-25 450 326 68 253 278 19
    300 500 1070 460 410 375 30 3 12-15 550 432 70 303 330 25
    350 550 1320 520 470 425 34 4 16-25 600 572 78 351 382 33
    400 600 1450 580 525 485 36 4 16-30 650 740 90 398 432 43
    450 650 1560 640 585 545 40 4 20-30 700 955 95 450 485 54
    500 700 1720 705 650 608 44 4 20-34 750 1195 98 500 535 72
    600 800 1880 840 770 718 48 5 20-41 800 1455 105 600 636 91
    700 900 2085 910 840 788 50 5 24-41 850 2110 110 690 726 103
    800 1000 2590 1020 950 898 52 5 24-41 950 2630 115 790 826 126

    NK44H法兰式真空闸阀主要连接尺寸PN2.5MPa

    公称压力 PN(MPa) 公称通径 DN(mm) 主要外形尺寸及连接尺寸(mm) 阀门重量(kg) 附法兰尺寸(mm) 重量 (kg)
    L H D D1 D2 b f Z-d W h D0 Dn
    NK44H-25C
    NK44H-25P
    NK44H-25I
    50 250 345 160 125 100 20 3 4-18 250 30 48 49 64 2.9
    65 270 395 180 145 120 22 3 8-18 250 43 52 66 82 3.8
    80 280 425 195 160 135 22 3 8-18 300 60 55 78 95 4.8
    100 300 510 230 190 160 24 3 8-23 300 79 62 100 117 7
    125 325 570 270 220 188 28 3 8-25 350 114 68 125 144 10
    150 350 725 300 250 218 30 3 8-25 350 157 72 151 172 13
    200 400 820 360 310 278 34 3 12-25 400 243 60 201 223 19
    250 450 890 425 370 332 36 3 12-30 450 345 85 253 278 23
    300 500 1070 483 430 390 40 4 16-30 550 455 92 303 330 35
    350 550 1320 550 490 448 44 4 16-34 650 615 98 351 382 54
    400 600 1450 610 550 505 48 4 16-34 700 794 115 398 432 68
    450 650 1560 660 600 555 50 4 20-34 750 1018 115 450 483 85
    500 700 1720 730 660 610 52 4 20-41 800 1250 120 498 535 95
    600 800 1880 840 770 718 56 5 20-41 850 1528 130 598 636 128
    700 900 2085 955 875 815 60 5 24-48 900 2265 140 688 726 175
    800 1000 2590 1070 990 930 64 5 24-48 1000 2847 150 788 826 230

    NK44H法兰式真空闸阀主要连接尺寸PN4.0MPa

    公称压力 PN(MPa) 公称通径 DN(mm) 主要外形尺寸及连接尺寸(mm) 阀门重量(kg) 附法兰尺寸(mm) 重量 (kg)
    L H D D1 D2 b f D6 f2 Z-d W h D0 Dn
    NK44H-40C
    NK44H-40P
    NK44H-40I
    50 250 345 160 125 100 20 3 88 4 4-18 300 35 48 48 64 3
    65 270 395 180 145 120 22 3 110 4 8-18 300 49 52 66 82 4
    80 280 425 195 160 135 22 3 121 4 8-18 350 65 58 78 95 5.3
    100 300 510 230 190 160 24 3 150 4.5 8-23 350 87 68 100 117 7.8
    125 325 570 270 220 188 28 3 176 4.5 8-25 400 124 68 125 144 11
    150 350 725 300 250 218 30 3 204 4.5 8-25 400 172 72 151 172 14
    200 400 820 375 320 282 38 3 260 4.5 12-30 450 275 88 199 223 26
    250 450 890 456 385 345 42 3 313 4.5 12-34 550 392 102 251 278 38
    300 500 1070 510 450 408 46 4 364 4.5 16-34 650 515 116 301 330 54
    350 550 1320 570 510 465 52 4 422 5 16-34 750 684 120 349 382 68
    400 600 1450 655 585 535 58 4 474 5 16-41 850 902 142 396 432

    NK44H法兰式真空闸阀主要连接尺寸PN6.4MPa

    公称压力 PN(MPa) 公称通径 DN(mm) 主要外形尺寸及连接尺寸(mm) 阀门重量(kg)  附法兰尺寸(mm) 重量 (kg)
    L H D D1 D2 b f D6 f2 z-d W h Do Dn
    NK44H-64C
    NK44H-64P
    NK44H-64I
    50 250 350 175 135 105 26 3 88 4 4-23 300 43 70 48 64 4.7
    65 280 405 200 160 130 28 3 110 4 8-23 300 60 75 65 82 6.5
    80 310 435 210 170 140 30 3 121 4 8-23 350 78 75 76 95 7.6
    100 350 515 250 200 168 32 3 150 4.5 8-25 400 100 88 98 117 12
    125 400 580 295 240 202 36 3 176 4.5 8-30 400 140 98 128 150 18
    150 450 735 340 280 240 38 3 204 4.5 8-34 450 204 110 149 172 26
    200 550 835 405 345 300 44 3 260 4.5 12-34 550 317 116 197 223 39
    250 650 905 470 400 352 48 3 313 4.5 12-41 650 475 122 245 278 54
    300 750 1080 530 460 412 54 4 364 4.5 16-41 750 630 136 293 330 72
    350 850 1340 595 525 475 60 4 422 5 16-41 800 850 154 341 382 105
    400 950 1460 670 585 525 66 4 474 5 16-48 900 1096 170 386 432 145

    NK44H法兰式真空闸阀主要连接尺寸PN10.0MPa

    公称压力 PN(MPa) 公称通径 DN(mm) 主要外形尺寸及连接尺寸(mm) 阀门重量(kg)  附法兰尺寸(mm) 重量 (kg)
    L H D D1 D2 b f D6 f2 z-d W h Do Dn
    NK44H-100C
    NK44H-100P
    NK44H-100I
    50 250 350 195 145 112 28 3 88 4 4-25 300 48 72 48 64 6.5
    65 280 405 220 170 138 32 3 110 4 8-25 300 68 84 63 82 9.3
    80 310 435 230 180 148 34 3 121 4 8-25 350 89 90 74 95 10.8
    100 350 515 265 210 172 38 3 150 4.5 8-30 400 112 100 97 117 16
    125 400 580 310 250 210 42 3 176 4.5 8-34 400 156 115 124 150 25
    150 450 735 350 290 250 46 3 204 4.5 12-34 450 220 130 144 172 35
    200 550 835 430 360 312 54 3 260 4.5 12-41 550 352 145 189 223 58
    250 650 905 500 430 382 60 3 313 4.5 12-41 650 535 170 235 278 89
    300 750 1080 585 500 442 70 4 364 4.5 16-48 750 730 195 281 330 132
    350 850 1340 655 560 498 76 4 422 5 16-54 850 995 210 333 380 178
    400 950 1460 715 620 558 80 4 474 5 16-54 950 1265 220 376 432 224

    NK64H焊接式真空闸阀外形结构图

    NK64H焊接式真空闸阀主要外形尺寸PN1.6MPa

    公称压力 PN(MPa) 公称通径
    DN/mm
    Nominal
    diameter
    L α H DO PNl.6/MPa
    D D1
    NK64H-16C
    NK64H-16P
    NK64H-16I
    50 250 37o30' 334 250 58 50
    65 270 37o30' 439 250 75 65
    80 280 37o30' 495 300 91 79
    100 300 37o30' 575 350 11O 97
    125 325 37o30' 587 350 136 121
    150 350 37o30' 607 350 163 146
    200 400 37o30' 740 400 223 202
    250 450 37o30' 863 400 278 254
    300 500 37o30' 990 400 330 305
    350 550 37o30' 1137 500 382 352
    400 600 37o30' 1523 500 432 399
    450 650 37o30' 1618 600 485 451
    500 700 37o30' 1657 600 535 501
    600 800 37o30' 1746 700 636 601



    NK64H焊接式真空闸阀主要外形尺寸PN2.5MPa

    公称压力 PN(MPa) 公称通径
    DN/mm
    Nominal
    diameter
    L α H DO PN2.5/MPa
    D D1
    NK64H-25C
    NK64H-25P
    NK64H-25I
    50 250 37o30' 334 250 64 4g
    65 270 37o30' 439 250 82 67
    80 280 37o30' 495 300 95 77
    100 300 37o30' 575 350 117 101
    125 325 37o30' 587 350 144 126
    150 350 37o30' 607 350 172 158
    200 400 37o30' 740 400 223 202
    250 450 37o30' 863 400 278 254
    300 500 37o30' 990 400 330 305
    350 550 37o30' 1137 500 382 352
    400 600 37o30' 1523 500 432 39g
    450 650 37o30' 1618 600 485 451
    500 700 37o30' 1657 600 535 499
    600 800 37o30' 1746 700 636 599

    NK64H焊接式真空闸阀主要外形尺寸PN4.0MPa

    公称压力 PN(MPa) 公称通径
    DN/mm
    Nominal
    diameter
    L D α PN4.O/MPa
    D1 H D0
    NK64H-40C
    NK64H-40P
    NK64H-40I
    50 250 64 37o30' 49 345 300
    65 270 83 37o30' 67 441 300
    80 280 96 37o30' 79 495 350
    100 300 117 37o30' 101 575 350
    125 325 144 37o30' 126 587 400
    150 350 172 37o30' 152 607 400
    200 400 223 37o30' 200 740 450
    250 450 278 37o30' 252 863 550
    300 500 330 37o30' 302 1008 650
    350 550 382 37o30' 350 1142 750
    400 650 432 37o30' 397 1527 850

    NK64H焊接式真空闸阀主要外形尺寸PN6.4MPa

    公称压力 PN(MPa) 公称通径
    DN/mm
    Nominal
    diameter
    L D α PN6.4/MPa
    D1 H DO
    NK64H-64C
    NK64H-64P
    NK64H-64I
    50 250 64 37o30' 50 350 300
    65 270 83 37o30' 66 447 300
    80 280 96 37o30' 77 499 350
    100 300 117 37o30' 99 582 400
    125 325 144 37o30' 129 590 400
    150 350 172 37o30' 150 611 450
    200 400 223 37o30' 198 745 550
    250 450 278 37o30' 246 867 650
    300 500 330 37o30' 294 1008 750
    350 550 382 37o30' 342 1148 800
    400 650 432 37o30' 387 1531 900

    NK64H焊接式真空闸阀主要外形尺寸PN10.0MPa

    公称压力 PN(MPa) 公称通径
    DN/mm
    Nominal
    diameter
    L D α PNlO.0/MPa
    D1 H D0
    NK64H-100C
    NK64H-100P
    NK64H-100I
    50 250 64 37o30' 49 350 300
    65 270 83 37o30' 64 447 300
    80 280 96 37o30' 75 499 350
    100 300 117 37o30' 87 582 400
    125 325 144 37o30' 125 590 400
    150 350 172 37o30' 145 611 450
    200 400 223 37o30' 190 747 550
    250 450 278 37o30' 236 869 650
    300 500 330 37o30' 282 1013 750
    350 550 382 37o30' 334 1148 850
    400 650 432 37o30' 377 1533 950


    声明:【NK44H,NK64H真空闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的NK44H,NK64H真空闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
