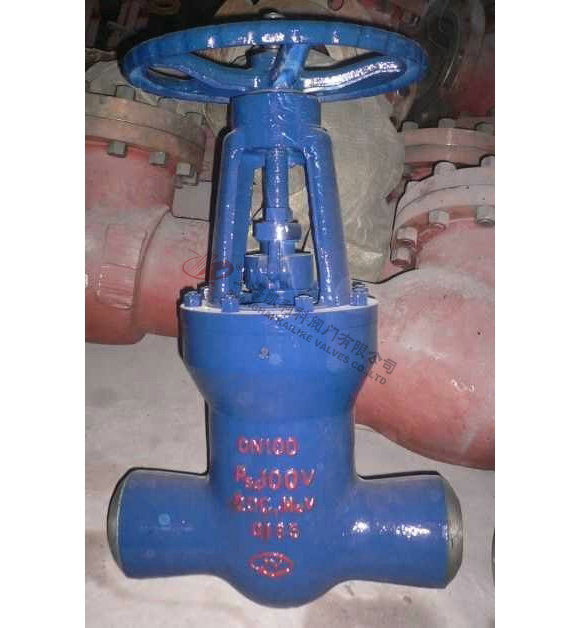

Z61H焊接闸阀

产品名称：	焊接闸阀	产品型号：	Z61H
公称通径：	DN50～DN800	结构形式：	闸板式
公称压力：	16.0Mpa～32.0Mpa	连接方式：	焊接
适用温度：	-20ºC～+150ºC～425ºC～550ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	WCB、铸钢、碳钢、不锈钢、铬钼钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽	生产厂家：	上海凯利科阀门有限公司

产品说明

Z61H焊接闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型，另一种是按JB3595标准的国标型。其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。电站焊接闸阀中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。电站焊接闸阀适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

产品特点

1、壳体精密铸造工艺，外观光洁，组织均匀，满足高中低压要求。
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命。
3、背密封设计，有效保护密封填料，杜绝跑冒滴漏。
4、双闸板设计，密封面自动 100% 吻合，特别方便在线检修。
5、高压水强度，高压气体强度，无损检测等多道检测，全面控制铸钢件质量。
6、阀杆表面经精密磨削，抗擦伤，有效地减轻启闭力矩，操作更轻松。
7、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏。
8、双向承压密封设计，满足各类特殊工况的苛刻要求。
9、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测。
10、各类自控智能型电装选择，实现远程自动控制及自动检测。

技术标准

执行标准	设计与制造	结构长度	压力-温度等级	试验-检验
	E101 JB/T3595 DL/T531	E101 JB2766 JB/T15188.1	E101 JB/T3595	E101

主要性能规范

公称压力	强度试验(MPa)	密封试验(MPa)	适用温度℃	适用介质
25.0	37.5	27.5	≤425	水 蒸汽 油品
32.0	48.0	35.2	≤425
P54100V	30	11	≤540
P54140V	42	15.4
P54170V	48	18.7

主要零件材料

1	阀体	WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2	阀板	WCB、WC6、WC9
3	阀杆	2Cr13、25Cr2MoV、20Cr1Mo1V1A
4	阀盖	WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5	压板	2Cr13、25Cr2MoV、20Cr1Mo1V1A
6	填料	增强柔性石墨、V型聚四氟乙烯填料
7	压盖	1Cr13、WCB、CF8、CF3、CF8M、CF3M
8	支架	WCB、WC6、WC9
9	电动执行器	壳体(HT200、WCB)

外形结构图（手动）

外形尺寸国标电站（手动）

公称压力 PN（MPa）	公称通径 DN（mm）	外形尺寸及连接尺寸（mm）
		L	D	L1	d2	H
16.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
20.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
25.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338

焊接闸阀磅级电站（手动）

型号	规格in	外形尺寸及连接尺寸（mm）
		d	L	H
Z60Y-1500Lb Z61Y-1500Lb Z62Y-1500Lb	2	56	254	671
	3	64	305	692
	4	84	406	790
	5	100	483	875
	6	126	559	1055
	8	158	711	1148
Z60Y-2000Lb Z61Y-2000Lb Z62Y-2000Lb	2	50	330	640
	3	60	368	690
	4	80	457	806
	5	96	533	980
	6	118	610	1090
Z60Y-2000Lb Z61Y-2000Lb Z62Y-2000Lb	2	46	330	639
	3	54	368	680
	4	70	457	805
	5	86	533	965
	6	104	610	1070
Z60Y-3500Lb Z61Y-3500Lb Z62Y-3500Lb	3	44	440	745
	4	56	540	860

外形结构图（伞齿轮）

焊接闸阀磅级电站（伞齿轮）

型号	规格in	外形尺寸及连接尺寸（mm）
		d	L	H
Z560Y-1500Lb Z561Y-1500Lb Z562Y-1500Lb	DN200	158	711	813
	DN250	200	864	998
	DN300	250	991	1156
	DN400	280	1067	1287
	DN450	318	1194	1413
Z560Y-2000Lb Z561Y-2000Lb Z562Y-2000Lb	DN200	148	762	935
	DN250	180	914	1050
	DN300	222	1041	1150
	DN350	254	1118	1231
	DN400	294	1245	1330

焊接闸阀磅级电站（伞齿轮）

型号	规格in	外形尺寸及连接尺寸（mm）
		d	L	H
Z560Y-2500Lb Z561Y-2500Lb Z562Y-2500Lb	DN150	127	610	928
	DN200	130	762	851
	DN250	162	914	1031
	DN300	210	1041	1166
	DN400	234	1118	1217
	DN500	264	1245	1381
Z560Y-3500Lb Z561Y-3500Lb Z562Y-3500Lb	DN125	74	616	774
	DN150	88	692	857
	DN200	116	846	1041
	DN250	142	1000	1197
	DN300	174	1124	1338

外形结构图（电动）

焊接闸阀磅级电站（电动）

PN	DN	D	L	H	L1	L2
Z962H-250  Z961Y-250  Z960Y-250  Z962Y-P54100V  Z960Y-P54100V	50	43	216	840	363	197
	65	57	254	915	363	197
	80	67	305	950	363	197
	100	84	406	1164	437	277
	125	100	483	1402	437	277
	150	125	700	1129	-	-
	175	158	711	1650	457	309
	225	200	864	1650	554	309
	300	280	1067	2106	764	398
Z960Y-320  Z961Y-320  Z960Y-P57170V	100	96	533	1236	437	277
	125	118	610	1402	437	277
	150	148	762	1403	526	283
	175	148	762	1650	554	309
	225	222	1041	1650	554	309
	350	350	1250	2255	-	-



声明：【Z61H焊接闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z61H焊接闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
