DZ40Y低温闸阀

您的位置:阀门 - 闸阀 - DZ40Y低温闸阀 更新时间:2024-03-27 09:03:53
DZ40Y低温闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:DZ40Y低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。阀盖设计成便于保冷的长颈结构,以保证填...

    • 产品描述
    • 在线询价
    • 技术咨询

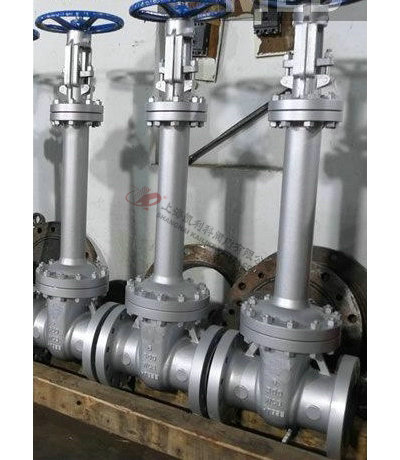

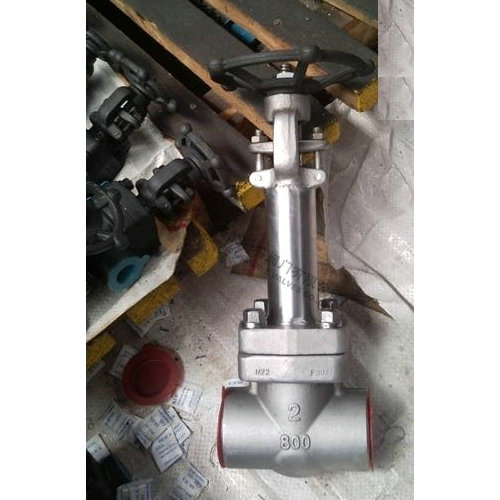

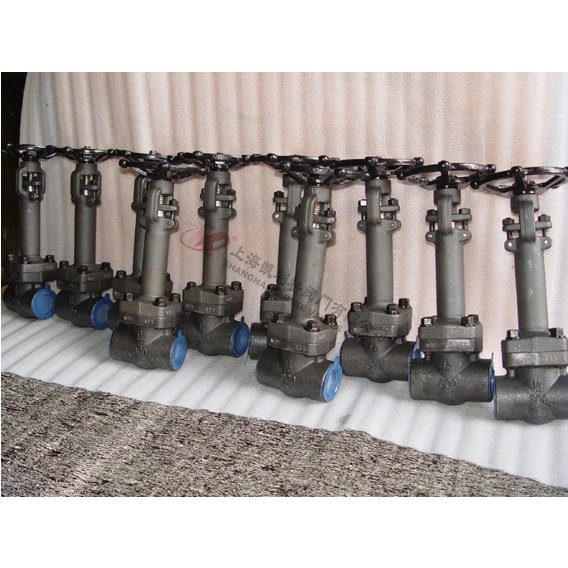

    DZ40Y低温闸阀DZ40Y低温闸阀

    DZ40Y低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。阀盖设计成便于保冷的长颈结构,以保证填料函底部的温度保持在0℃以上。在闸板的进口侧设置泄压孔,防止阀体中腔的异常升压。阀门材料进行低温冲击试验,确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀,阀门零部件在精加工前进行深冷处理。

    产品名称: 低温闸阀 产品型号: DZ40Y
    公称通径: DN20~DN400 结构形式: 闸板式
    公称压力: 1.6Mpa~10.0Mpa/150LB-300LB-600LB 连接方式: 法兰
    适用温度: -20ºC~-101ºC~-196ºC 驱动方式: 手动、伞齿轮、电动、气动、液动
    阀体材质: 锻钢、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 液氮、乙烯、甲烷、液态天然气、二氧化碳等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    DZ40Y低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。阀盖设计成便于保冷的长颈结构,以保证填料函底部的温度保持在0℃以上。在闸板的进口侧设置泄压孔,防止阀体中腔的异常升压。阀门材料进行低温冲击试验,确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀,阀门零部件在精加工前进行深冷处理。

    产品特点

    1、为防止中腔异常升压,在闸板的进口侧设置了泄压孔
    2、根据阀门的工作温度确定阀盖的顶部长度,确保阀?填料的可靠密封
    3、根据工作温度合理选用填料,垫片等零件的材料
    4、严格控制材料的化学成份及低温冲击韧性等力学性能指标
    5、采用多种配管法兰标准及密封面型式,适用于各种工程需要

    执行标准

    设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
    JB/T7749 GB12221 JB79 Gb9131 JB/T9092
    压力试验
    公称压力PN 1.6 2.5 4.0 6.4 10.0
    强度试验 2.4 3.8 6.0 9.6 15.0
    水密封试验 1.8 2.8 4.4 7.0 11.0
    上密封试验 1.8 2.8 4.4 7.0 11.0
    气密封试验 0.4-0.7

    主要零件材料及性能

    体盖板 阀杆 密封面 垫片 填料 工作温度 适用介质
    ZGoCrMNVAI低温高压铸钢 1Cr7Ni12 STL/STL 1Cr13/柔性石墨
    低温石棉
    PTFE浸聚四氟乙
    烯石棉绳
    柔性石墨
    -46 丙烷/炳烯
    甲醇/乙烷
    煤气/液氨
    LCB
    ZGoCrMNVAI低温高压铸钢 -60
    LC1
    ZGoCrMNVAI低温高压铸钢 -73
    LC2
    ZGoCrMNVAI低温高压铸钢 1Cr18Ni9Ti -101
    LC3
    ZGoCrMNVAI低温高压铸钢 -115
    LC4
    ZGoCrMNVAI低温高压铸钢 -196

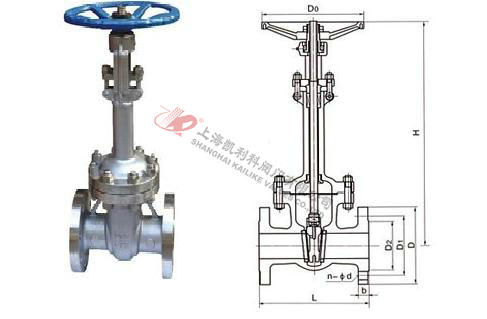

    外形结构图

    主要外形尺寸(PN1.6MPa-2.5 MPa)

    1.6MPa DN L D D1 D2 b n-Φd H D0
    凸面法法
    RF
    DZ40Y-16LCB
    DZ40Y-16LC1
    DZ40Y-16LC2
    DZ40Y-16LC3
    DZ40Y-16LC4
    DZ40Y-16P
    DZ40Y-16R
    20 150 105 75 55 14 4-Φ14 320 140
    25 160 115 85 65 14 4-Φ14 350 160
    32 180 135 100 78 16 4-Φ18 385 180
    40 200 145 110 85 16 4-Φ18 420 220
    50 250 160 125 100 16 4-Φ18 540 240
    65 265 180 145 120 18 4-Φ18 610 240
    80 280 195 160 135 20 8-Φ18 690 280
    100 300 215 180 155 20 8-Φ18 780 300
    125 325 245 210 185 22 8-Φ18 930 320
    150 350 280 240 210 24 8-Φ23 980 350
    200 400 335 295 265 26 12-Φ26 1180 400
    250 450 105 355 320 30 12-Φ30 1390 450
    300 500 460 410 375 30 12-Φ30 1620 500
    350 550 520 470 435 34 16-Φ34 1810 500
    400 600 580 525 485 36 16-Φ36 1970 550
    2.5MPa 20 150 105 75 55 16 4-Φ16 320 140
    凸面法法
    RF
    DZ40Y-25LCB
    DZ40Y-25LC1
    DZ40Y-25LC2
    DZ40Y-25LC3
    DZ40Y-25LC4
    DZ40Y-25P
    DZ40Y-25R
    25 160 115 85 65 16 4-Φ16 350 160
    32 180 135 100 78 18 4-Φ18 385 180
    40 200 145 110 85 18 4-Φ18 420 200
    50 250 160 125 100 20 4-Φ20 540 240
    65 265 180 145 125 22 8-Φ22 510 240
    80 280 195 160 135 22 8-Φ22 690 280
    100 300 230 190 160 24 8-Φ24 780 300
    125 325 270 220 188 28 8-Φ28 930 300
    150 350 300 250 218 30 8-Φ30 980 320
    200 400 360 310 278 34 12-Φ34 1180 360
    250 450 425 370 332 36 12-Φ36 1390 400
    300 500 485 430 390 40 16-Φ40 1620 450
    350 550 550 490 448 44 16-Φ44 1810 500
    400 600 610 550 505 48 16-Φ48 1990 560

    主要外形尺寸(PN4.0MPa-10.0MPa)

    4.0 MPa DN L D D1 D2 D6 b n-Φd H D0
    凹面法法
    MFM
    DZ40Y-40LCB
    DZ40Y-40LC1
    DZ40Y-40LC2
    DZ40Y-40LC3
    DZ40Y-40LC4
    DZ40Y-40P
    DZ40Y-40R
    20 150 105 75 55 51 16 4-Φ14 330 140
    25 160 115 85 65 58 16 4-Φ14 360 160
    32 180 135 100 78 66 18 4-Φ18 440 180
    40 200 145 110 85 76 18 4-Φ18 455 200
    50 250 160 125 100 88 20 4-Φ18 575 240
    65 380 180 145 120 110 22 4-Φ20 635 240
    80 3103 195 160 135 121 22 8-Φ22 715 280
    100 50 230 190 160 150 24 8-Φ22 815 300
    125 400 270 220 188 176 28 8-Φ24 965 360
    150 450 300 250 218 204 30 8-Φ28 1025 400
    200 550 375 320 282 160 38 8-Φ30 1225 450
    250 650 445 385 345 313 42 12-Φ34 1440 560
    300 750 510 450 408 364 46 16-Φ34 1665 5470
    350 850 570 510 465 422 52 16-Φ41 1880 720
    400 950 655 585 535 474 58 16-Φ18 2050 800
    6.4MPa 20 190 125 90 68 51 20 4-Φ18 330 180
    凹面法法
    MFM
    DZ40Y-64LCB
    DZ40Y-64LC1
    DZ40Y-64LC2
    DZ40Y-64LC3
    DZ40Y-64LC4
    DZ40Y-64P
    DZ40Y-64R
    25 210 135 100 78 58 22 4-Φ23 360 180
    32 230 150 110 82 66 24 4-Φ23 410 180
    40 240 165 125 95 76 24 4-Φ23 480 220
    50 250 175 135 105 88 26 4-Φ23 585 240
    65 280 200 160 130 110 28 8-Φ23 690 240
    80 310 210 170 140 121 30 8-Φ23 745 280
    100 350 250 200 168 150 32 8-Φ25 885 300
    125 400 295 240 202 176 36 8-Φ30 985 360
    150 450 340 280 240 204 38 8-Φ34 1050 400
    200 550 405 345 300 260 44 12-Φ34 1240 450
    250 650 470 400 352 313 48 12-Φ41 1460 560
    300 750 530 160 412 364 54 16-Φ41 1670 5640
    10.0MPa 25 210 135 100 78 58 24 4-Φ18 365 200
    凹面法法
    MFM
    DZ40Y-100LCB
    DZ40Y-100LC1
    DZ40Y-100LC2
    DZ40Y-100LC3
    DZ40Y-100LC4
    DZ40Y-100P
    DZ40Y-100R
    32 230 150 110 82 66 24 4-Φ23 420 200
    50 250 195 145 112 88 28 4-Φ25 630 240
    65 280 220 170 138 110 32 8-Φ25 700 240
    80 310 230 180 148 121 34 8-Φ25 760 280
    100 350 265 210 172 150 38 8-Φ30 900 280


    声明:【DZ40Y低温闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的DZ40Y低温闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
