Z41T、Z45T铸铁闸阀

Z41T、Z45T铸铁闸阀
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的Z41T、Z45T铸铁闸阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/list_2_114.html
    Z41T、Z45T铸铁闸阀Z41T、Z45T铸铁闸阀

    Z41T/Z45T铸铁闸阀分明杆和暗杆适用于1.0MPa,工作温度-29~200℃的管路上,用于截断或接通管路中的介质。 可适用于水、蒸汽、油品等多种介质。 驱动方式 手动、伞齿轮传动及电动。

    产品名称: 铸铁闸阀 产品型号: Z41H、Z45H
    公称通径: DN40~DN1200 结构形式: 闸板式
    公称压力: 1.0MPa-1.6MPa 连接方式: 法兰
    适用温度: -20ºC~+200ºC 驱动方式: 手动、伞齿轮、电动、气动、液动
    阀体材质: HT200、HT250、铸铁 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽 生产厂家: 上海剑阀阀门有限公司

    产品说明

    Z41T/Z45T铸铁闸阀分明杆和暗杆适用于1.0MPa,工作温度-29~200℃的管路上,用于截断或接通管路中的介质。 可适用于水、蒸汽、油品等多种介质。 驱动方式 手动、伞齿轮传动及电动。

    Z41T主要技术参数

    型号 公称压力MPa 试验压力MPa 工作
    温度
    使用
    介质
    强度 密封(液) 低压密封(气)
    Z41T-10 1.0 1.5 1.1 0.6 ≤200℃ 水、蒸汽

    Z41T主要零件材料

    型号 阀体 阀盖 闸板 阀杆螺母 阀杆 填料
    Z41T-10 灰铸铁 灰铸铁 不锈钢 油浸石棉盘根

    Z41T外形结构图

    Z41T主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定)

    口径
    DN(mm)
    Z41T-10
    L D H H1 D0
    40 165 145 250 295 160
    50 180 160 270 325 180
    65 195 180 300 380 180
    80 210 195 330 420 200
    100 230 215 410 520 200
    125 255 245 470 610 240
    150 280 280 550 710 240
    200 330 335 700 915 320
    250 380 390 830 1095 320
    300 420 445 960 1275 400
    350 450 500 1130 1500 400
    400 480 565 1345 1760 500
    450 510 615 1450 1920 500
    500 540 670 1650 2170 720
    600 600 780 - - -
    700 660 895
    800 720 1010
    900 780 1110
    1000 840 1220
    1200 960 1450 - - -

    Z45T主要技术参数

    型号 公称压力MPa 试验压力MPa 工作温度 使用介质
    密封 强度
    Z45T-10 1.0 1.1 1.5 ≤100-200℃ 水、蒸汽、油

    Z45T主要零件材料

    型号 阀体、阀盖、闸板 密封圈 阀杆 填料
    Z45T-10 灰铸铁、球墨铸铁 不锈钢 碳钢、不锈钢 浸油石棉盘根

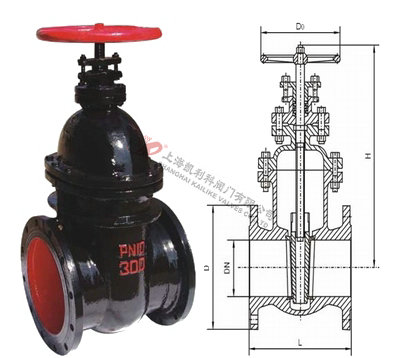

    Z45T外形结构图

    Z45T主要外形尺寸

    口径DN(mm) Z45T-10
    L D H D0
    40 165 145 300 160
    50 180 160 300 180
    65 195 180 340 180
    80 210 195 360 200
    100 230 215 400 200
    125 255 245 500 240
    150 280 280 550 240
    200 330 335 620 320


    声明:【Z41T、Z45T铸铁闸阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的Z41T、Z45T铸铁闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
