UZ41H柱塞闸阀

您的位置:阀门 - 柱塞阀 - UZ41H柱塞闸阀 更新时间:2024-03-27 09:03:38
UZ41H柱塞闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:UZ41H柱塞闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等缺点,本柱塞闸阀...

    • 产品描述
    • 在线询价
    • 技术咨询

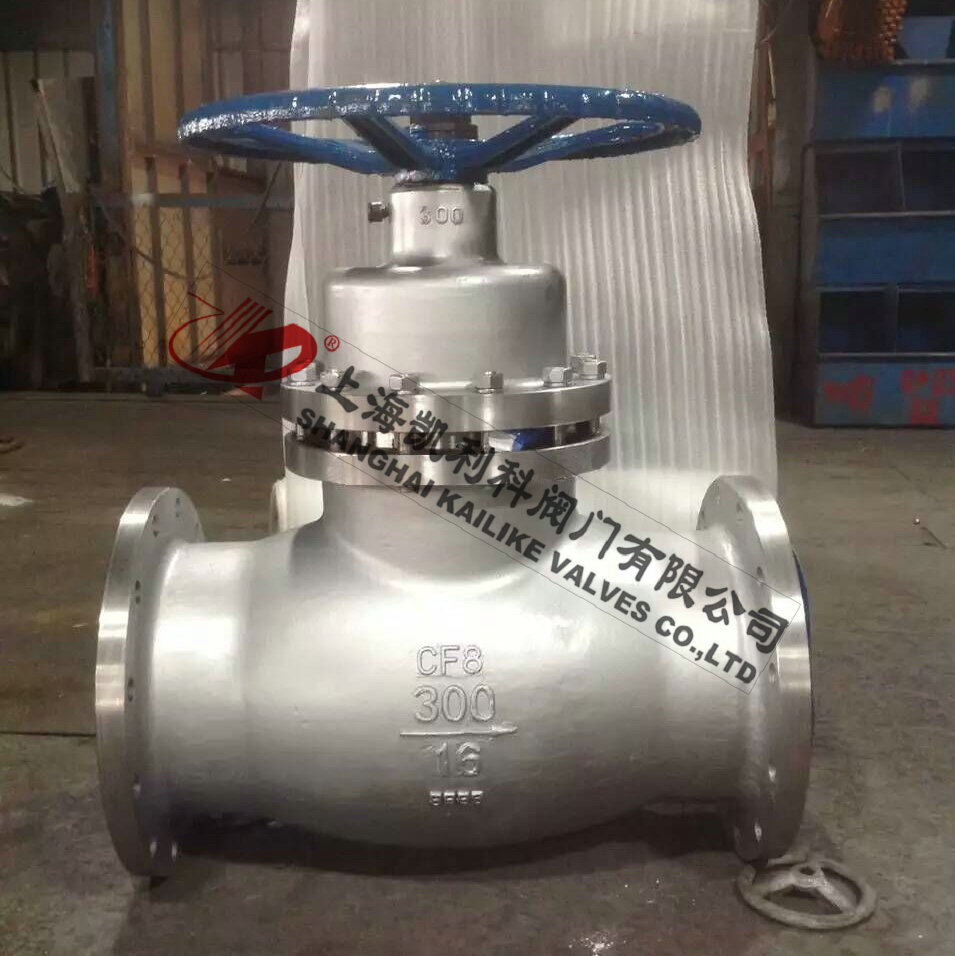

    UZ41H柱塞闸阀UZ41H柱塞闸阀

    UZ41H柱塞闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等缺点,本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。

    产品名称: 柱塞闸阀 产品型号: UZ41H
    公称通径: DN15~DN400 结构形式: 柱塞式
    工作压力: 1.6MPa~4.0MPa 连接方式: 法兰
    适用温度: -29ºC~+550ºC 驱动方式: 手动、电动、气动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    UZ41H柱塞闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等缺点,本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。

    结构特点

    1、柱塞闸阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。
    2、在阀门中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高阀门的使用寿命。

    性能规范

    阀体材料 适用温度 适用介质 压力范围
    铸钢 ≤350℃ 水、蒸汽、油品 PN1.6-4.0MPa
    铸铁 ≤180℃ 水、蒸汽、油品 PN1.6
    不锈钢 ≤200℃ 硝酸、醋酸 通径范围
    含钼不锈钢 ≤550℃ 氮、氢、尿素等 DN15-400mm
    压力试验
    实验项目 实验介质 实验压力
    压强实验 1.5PN
    高压密封试验 1.1PN
    低压气密封试验 0.5-0.7MPa

    外形结构图



    主要外形尺寸1.6MPa

    DN(mm) / 尺寸(mm) 1.6MPa         UZ41SM-16C.P.R          UZ41H-16C.Y.P.R
    15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600
    Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
    D 95 105 115 135 140 160 180 195 215 245 280 335 405 460 520 580
    D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
    D2 45 55 65 78 85 100 120 135 155 185 210 265 295 375 435 485
    b 14 14 14 16 16 16 18 20 20 22 24 26 26 30 34 36
    Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-23 12-25 16-25 16-30

    主要外形尺寸2.5MPa

    DN(mm)/
    尺寸(mm)
    2.5MPa            UZ41SM-25C.P.R          UZ41H-25C.Y.P.R
    15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600
    Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
    D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
    D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
    D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 505
    b 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
    Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34

    主要外形尺寸4.0MPa

    DN(mm)/
    尺寸(mm)
    4.OMPa           UZ41SM-40C.P.R           UZ41H-40C.Y.P.R
    15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600
    Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
    D 95 105 115 135 145 160 180 195 230 270 300 375 445 485 570 655
    D1 65 75 85 100 110 125 145 160 190 220 250 320 385 430 510 585
    D2 45 55 65 78 85 100 120 135 160 188 218 282 345 390 465 535
    b 16 16 16 18 18 20 22 22 24 28 30 38 42 40 52 58
    Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-26 8-26 12-30 12-33 16-30 16-36 16-39

    声明:【UZ41H柱塞闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的UZ41H柱塞闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
