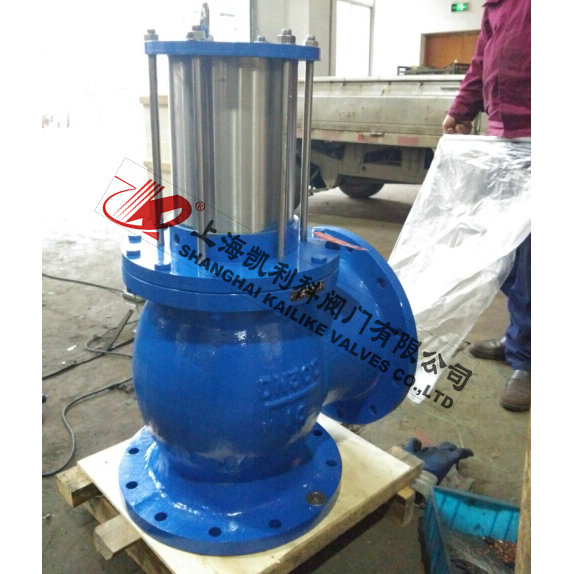

J744X,J644X角式排泥阀
J744X、J644X角式排泥阀主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用。排泥阀应安装在原管线的最低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。
|
产品名称： |
角式排泥阀 |
产品型号： |
J744X、J644X |
|
公称通径： |
DN80～DN400 |
功能作用： |
排泥 |
|
公称压力： |
1.0MPa～1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-0ºC～+80ºC |
驱动方式： |
气动、液动 |
|
阀体材质： |
铸铁、铸钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
J744X、J644X角式排泥阀主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用。排泥阀应安装在原管线的最低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。
结构特点
1、其密封性能好，经久耐用，其寿命达7年以上；
2、开启速度快，一般在15秒钟内阀板已全开；
3、阀板与阀体为软密封，关闭后密封性能好，无泄漏；
4、配以电磁换回阀，则能实现远控、自控等；
5、驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。
技术参数
公称压力：0.6MPa-1.6MPa
公称通径：50～400mm
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598
零部件材料
|
零件名称 |
阀体、阀盖 |
板阀 |
阀杆 |
液压缸 |
密封圈 |
|
材 料 |
铸铁、球铁、碳钢 |
铸铁/碳钢 |
不锈钢 |
碳钢、不锈钢 |
丁腈橡胶 |
外形结构图
主要外形尺寸
|
公称通径 |
连接尺寸 |
进液接管(G) |
|
D |
D1 |
L |
H1 |
H |
z-d |
|
80 |
195 |
160 |
135 |
115 |
460 |
4-18 |
1/2" |
|
100 |
215 |
180 |
145 |
125 |
500 |
8-18 |
1/2" |
|
150 |
280 |
240 |
185 |
155 |
630 |
8-23 |
1/2" |
|
200 |
335 |
295 |
225 |
185 |
750 |
8-23 |
1/2" |
|
250 |
390 |
350 |
250 |
245 |
835 |
12-23 |
1/2" |
|
300 |
440 |
400 |
280 |
240 |
970 |
12-23 |
1/2" |
|
350 |
500 |
460 |
340 |
275 |
1110 |
16-23 |
1/2" |
|
400 |
565 |
515 |
345 |
310 |
1220 |
16-25 |
1/2" |
