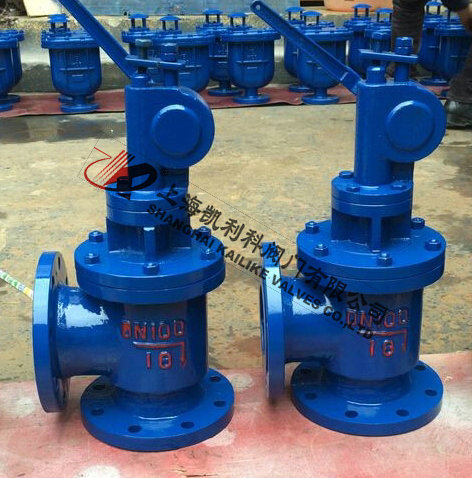

SD44X手动排泥阀
SD44X手动排泥阀主要用于自来水公司各类水池外，用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。手动排泥阀升降方便快速，修理简单，密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。
|
产品名称： |
手动排泥阀 |
产品型号： |
SD44X |
|
公称通径： |
DN80～DN400 |
功能作用： |
排泥 |
|
公称压力： |
1.0MPa～1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-0ºC～+80ºC |
驱动方式： |
手动 |
|
阀体材质： |
铸铁、铸钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
SD44X手动排泥阀主要用于自来水公司各类水池外，用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。手动排泥阀升降方便快速，修理简单，密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。
技术参数
|
公称通径 |
公称压力 |
适用温度 |
适用介质 |
|
DN80-DN400 |
1.6Mpa |
80摄氏度 |
水、污水 |
零部件材料
|
阀体 |
阀架 |
阀杆 |
齿轮 |
齿轮架 |
|
铸铁、碳钢 |
铸铁、碳钢 |
不锈钢 |
碳钢 |
铸铁、碳钢 |
外形结构图
主要外形尺寸
公称通径
(mm) |
尺 寸(mm) |
接管螺纹G |
|
H |
L1 |
L2 |
|
80 |
480 |
135 |
125 |
1/2〞 |
|
100 |
500 |
145 |
125 |
1/2〞 |
|
150 |
620 |
175 |
145 |
1/2〞 |
|
200 |
735 |
225 |
185 |
1/2〞 |
|
250 |
805 |
260 |
205 |
1/2〞 |
|
300 |
940 |
280 |
245 |
3/4〞 |
|
350 |
1100 |
305 |
270 |
3/4〞 |
|
400 |
1200 |
340 |
310 |
1〞 |
声明：【SD44X手动排泥阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的SD44X手动排泥阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
