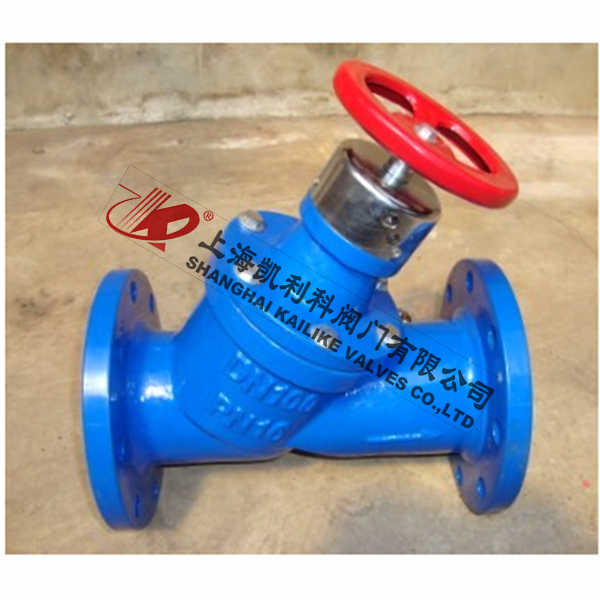

SP45F数字锁定平衡阀
SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。
|
产品名称： |
数字锁定平衡阀 |
产品型号： |
SP45F |
|
公称通径： |
DN15～DN600 |
功能作用： |
平衡流量 |
|
公称压力： |
1.6MPa～2.5MPa |
连接方式： |
法兰式、内螺纹 |
|
适用温度： |
-20ºC～+100ºC |
驱动方式： |
手动 |
|
阀体材质： |
灰铸铁、球墨铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、液体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。
结构特点
1、阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀；
2、克服了“大流量，小温差”的不合理现象；
3、既可安装在供水管上，也可以安装在回水管上；
4、安装了平衡阀的供（回）水管不必再设截止阀；
5、精确到1/10圈的开启圈数显示；
6、聚四氟乙烯密封，密封性能可靠，使用寿命长；
7、内部元件采用不锈钢、铜合金制造，抗锈蚀性能强；
流量曲线图
1
零部件材料
|
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
密封垫 |
|
材料 |
灰铸铁、球墨铸铁、铸钢、不锈钢 |
不锈钢 |
球墨铸铁 |
橡胶石棉板 |
技术参数
|
公称压力(MPa) |
壳体试验压力(MPa) |
适用温度 |
适用介质 |
特性曲线 |
安装使用范围 |
|
1.6 |
2.4 |
≤120℃ |
水、油等非腐蚀性液体 |
等百分比 |
管网系统主干、分支干、室内供水干管、分支立管及多台锅炉 |
外形结构图
主要外形尺寸
|
型 号 |
公称通径
(mm) |
尺 寸(mm) |
|
L |
H |
|
SP15F-25 |
15 |
100 |
128 |
|
20 |
115 |
128 |
|
25 |
125 |
130 |
|
32 |
140 |
150 |
|
40 |
160 |
187 |
|
SP45F-16/25 |
32 |
180 |
230 |
|
40 |
200 |
242 |
|
50 |
230 |
250 |
|
65 |
290 |
260 |
|
80 |
310 |
329 |
|
100 |
350 |
340 |
|
125 |
400 |
424 |
|
150 |
480 |
454 |
|
200 |
550 |
517 |
|
250 |
622 |
573 |
|
300 |
698 |
617 |
|
350 |
787 |
705 |
安装示意图
