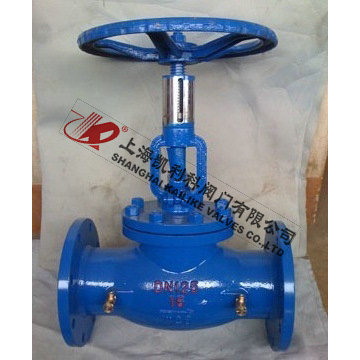

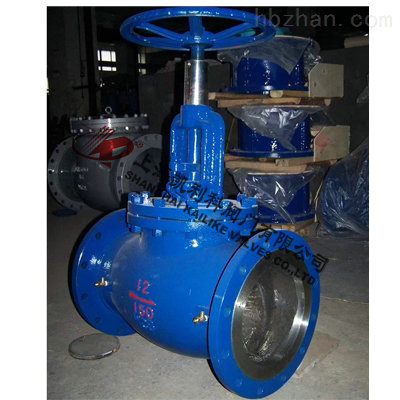

KPF手动平衡阀
KPF手动平衡阀具有良好的流量特性能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题，是一种具有特殊功能的阀门。由于该阀设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路中及用户入口装上适当规格的平衡阀，并用专门的智能仪表进行一次性调试后锁定，便可将系统的总水量控制在合理范围内，从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品
|
产品名称： |
手动平衡阀 |
产品型号： |
KPF |
|
公称通径： |
DN15～DN600 |
功能作用： |
平衡流量 |
|
公称压力： |
1.6MPa～2.5MPa |
连接方式： |
法兰式 |
|
适用温度： |
-20ºC～+100ºC |
驱动方式： |
手动 |
|
阀体材质： |
铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、液体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
KPF手动平衡阀具有良好的流量特性能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题，是一种具有特殊功能的阀门。由于该阀设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路中及用户入口装上适当规格的平衡阀，并用专门的智能仪表进行一次性调试后锁定，便可将系统的总水量控制在合理范围内，从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品，最高介质温度为100℃。
制造标准
法兰标准：GB/T 17241.6GB/T 9113
试验标准：GB/T 13927API598
流量特性
零部件材料
|
零件名称 |
阀体、阀盖、 阀瓣、填料压套 |
阀杆 密封圈 |
阀杆螺母 |
垫圈 |
填料 |
|
材料 |
灰铸铁 |
不锈钢 |
铸铜 |
橡胶石棉板 |
膨胀石墨 |
技术参数
公称压力
(MPa) |
试验压力(MPa) |
工作压力(MPa) |
适用温度 |
适用介质 |
|
壳体 |
密封 |
P20 |
P12 |
|
1.6 |
2.4 |
1.76 |
1.5 |
1.6 |
≤100℃ |
水、油品等非 腐蚀性液体 |
外形结构图
主要外形尺寸
|
公称通径 (mm) |
尺寸(mm) |
|
L |
H |
H1 |
D0 |
|
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
80 |
|
25 |
160 |
182 |
197 |
80 |
|
32 |
180 |
192 |
207 |
90 |
|
40 |
200 |
250 |
270 |
100 |
|
50 |
230 |
264 |
284 |
120 |
|
65 |
290 |
380 |
410 |
200 |
|
80 |
310 |
413 |
448 |
200 |
|
100 |
350 |
446 |
506 |
240 |
|
125 |
400 |
540 |
595 |
240 |
|
150 |
480 |
623 |
688 |
360 |
|
200 |
495 |
687 |
762 |
400 |
|
250 |
622 |
782 |
867 |
500 |
|
300 |
698 |
914 |
1009 |
500 |
|
350 |
787 |
968 |
1073 |
680 |
|
400 |
914 |
1037 |
1152 |
680 |
|
500 |
978 |
1440 |
1440 |
- |
|
600 |
1295 |
1790 |
1790 |
- |
安装示意图
声明：【KPF手动平衡阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的KPF手动平衡阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
