Q91SA异径球阀

您的位置:阀门 - 球阀 - Q91SA异径球阀 更新时间:2024-03-27 09:03:39
Q91SA异径球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Q91SA异径球阀是一种可以精确调整的阀门,对于易燃易爆、有毒或有放射的介质,外漏更是不能允许的,因而仪表阀必须具有可靠的密封性能...

    • 产品描述
    • 在线询价
    • 技术咨询

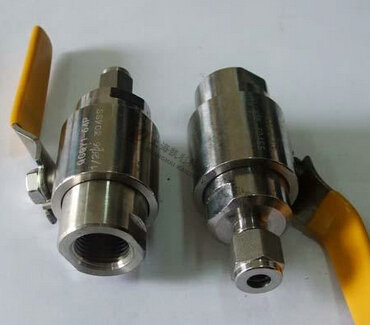

    Q91SA异径球阀Q91SA异径球阀

    Q91SA异径球阀是一种可以精确调整的阀门,对于易燃易爆、有毒或有放射的介质,外漏更是不能允许的,因而仪表阀必须具有可靠的密封性能。 汽源球阀用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是气源球阀。气源球阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。

    产品名称: 异径球阀 产品型号: Q91SA
    公称通径: DN3~DN25 结构形式: 球形
    公称压力: 1.6Mpa~6.4Mpa 连接方式: 卡套、螺纹
    适用温度: -20ºC~+150ºC 驱动方式: 手动
    阀体材质: 不锈钢、304/316/316L 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气体、腐蚀性液体等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Q91SA异径球阀是一种可以精确调整的阀门,对于易燃易爆、有毒或有放射的介质,外漏更是不能允许的,因而仪表阀必须具有可靠的密封性能。 汽源球阀用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是气源球阀。气源球阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。

    主要性能规范及主要零件材料

    型号 名称 公称压力(MPa) 强度试
    验压力
    密封试
    验压力
    主要材料Parts material 适用温度(℃) e
    阀体 阀座 阀杆 填料
    QG·Y1 气源球阀 1.0
    2.5
    1.5PN 1.1PN H62 耐酸钢 聚四氟乙烯 常温
    QY-1 气动管路球阀
    QY-2
    QY-3
    QG·Y1 卡套式球阀 2.5
    4.0
    6.4
    碳钢耐酸钢 耐酸钢 聚四氟乙烯 -20~200
    QH J·Y1
    QG·Y1 取压球阀
    QH J·AY1
    QG·M1 压力表球阀
    QH J·M1
    Q11SA 内螺纹球阀 柔性石墨 -40~150
    Q91SA 异径球阀

    主要尺寸

    型号 名称 公称通径DN(mm) 配管通径Do(mm) 结构长度L(mm)
    QG·Y1 气源球阀 1、6 6、8 90
    QY-1 气动管路球阀   6、8、10 66、68、80
    QY-2 气动管路球阀   6、8、10 65、66、67
    QY-3 气动管路球阀 - 6、8、10 65、66、67
    QG·Y1 卡套式球阀 10 12、14 130
    QH J·Y1 卡套式球阀 10、15 12、14、18 130
    QG·Y1 取压球阀 10 12、14 105
    QH J·AY1 取压球阀 10、15 12、14、18 105
    QG·M1 压力表球阀 10 - 145
    QH J·M1 压力表球阀 3 - 145
    Q11SA 内螺纹球阀 10、15 - 68
    Q91SA 异径球阀 10 14 100

     主要零材料

    序号 零件名称 不锈钢材质 碳钢材质
     1 左阀盖 SS304 SS304L SS316 SS316L SS321 20# A105
     2 阀座 PTFE PTFE
     3 阀盖垫片 PTFE PTFE
     4 SS304 SS304L SS316 SS316L SS321 20# A105
     5 定位销 SS304 SS304L SS316 SS316L SS321 20# A105
     6 填料 PTFE PTFE
     7 阀杆 SS304 SS304L SS316 SS316L SS321 20# A105
     8 阀杆螺母 SS304 SS304L SS316 SS316L SS321 20# A105
     9 格南螺母 SS304 SS304L SS316 SS316L SS321 20# A105
     10 阀体 SS304 SS304L SS316 SS316L SS321 20# A105
     11 右阀盖 SS304 SS304L SS316 SS316L SS321 20# A105
     12 螺帽 SS304 SS304L SS316 SS316L SS321 20# A105
     13 双卡组合 SS304 SS304L SS316 SS316L SS321 20# A105
     14 手柄 SS304 SS304L SS316 SS316L SS321 20# A105

    连接尺寸

    公称通径 D0 M L L1
     DN10 Φ12 G1/2 100 110  44
     DN10 Φ14 G1/2 100 110  48
     DN10 Φ16 G1/2 100 110  55


    声明:【Q91SA异径球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q91SA异径球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
