V型球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体既可用作控制调节阀...

    • 产品描述
    • 在线询价
    • 技术咨询

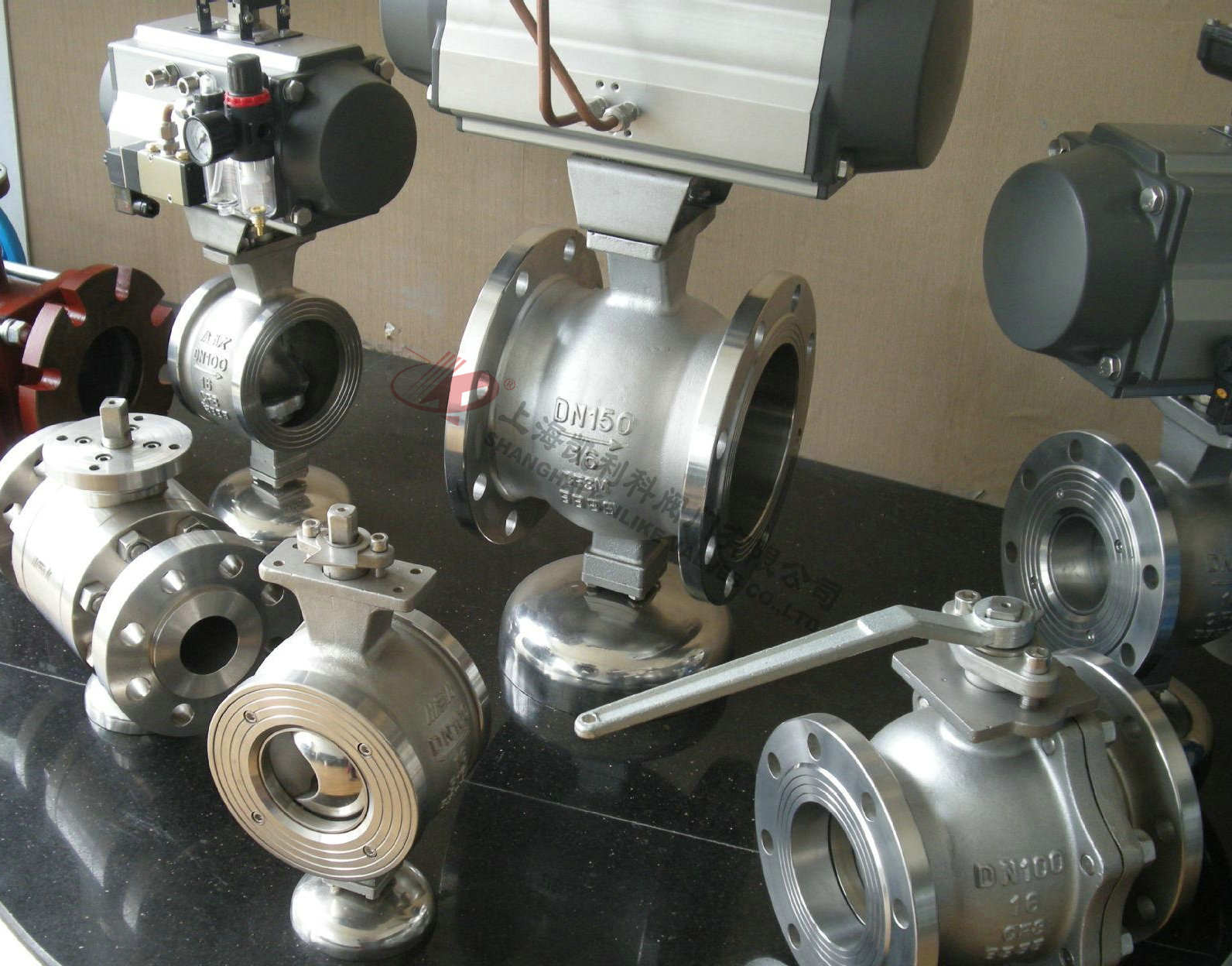

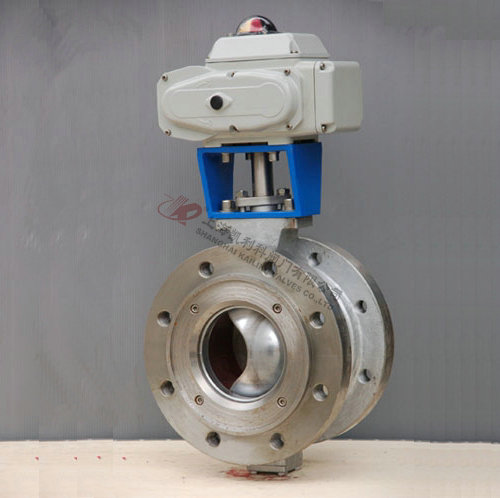

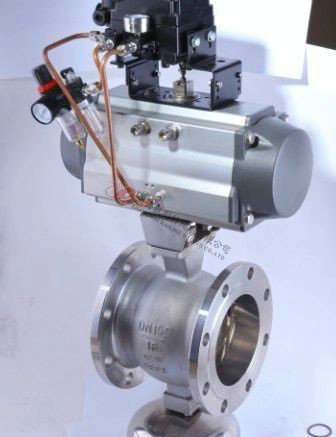

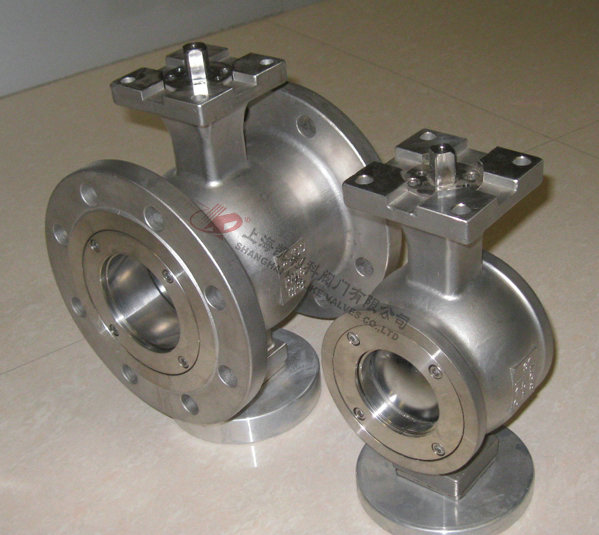

    V型球阀V型球阀

    V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体既可用作控制调节阀,又可作关断切断阀。球芯上的V形切口与金属阀座之间具有剪切作用,特别适用于控制高粘度,含纤维、固体颗粒及浆料等介质。

    产品名称: V型球阀 产品型号: VQ40F/H、VQ340F/H
    公称通径: DN25~DN600 结构形式: 球形
    公称压力: 1.6Mpa~4.0Mpa 连接方式: 法兰式、对夹式
    适用温度: -20~232℃~550℃ 驱动方式: 手动、蜗轮、电动、气动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 蒸汽、液体、固体颗粒、粘稠、易结晶介质 生产厂家: 上海凯利科阀门有限公司

    产品说明

    V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。球芯上的V形切口与金属阀座之间具有剪切作用,特别适用于控制高粘度,含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔,阀门不仅具有近似等有分比的流量特性、可调范围大,最大可调比为100:1,还具有精确调节与可靠定位的功能。

    产品特点

    V型球阀是球阀的一种,它的关闭件是半球体上开有V字型开口,V型开口具有锋利的刃口,在球体回转过程中,关闭件之间有擦拭作用,对介质具有强有力的切断力,球体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,它是一种角回转的调节阀,其密封性能与普通球阀相同,使它同时具备调节和开关两种功能,与气动或电动执行器配套,广泛使用于工业过程自控系统中。
    1、阀体整体式结构:对夹式和法兰式V型球阀阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄。
    2、上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少。
    3、阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球 面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀,适应范围广。
    4、经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高。
    5,介质适应范围广:由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,使介质不易积存于内腔,所以 它除适合液体介质外,更适合于带纤维及固体颗料介质的系统控制。
    6、小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制。

    设计标准

    1、法兰标准:GB/T9113.1-2010、JB/T79.1-1994、HG20592-2009、 ASMEB16.5、EN1092-1: 2001
    2、压力一温度额定值:GB/T12224-2007、ASME816.34-2003、IS07005-1
    3、结构长度标准: 对夹式:企业标准 法兰式:ISAS75.04-1995,IEC/DIN534-3-2
    4、密封与强度试验标准
    强度及密封试验标准:GB/T4213-2007
    硬密封等级:用户无特殊要求时按下表标准,用户要求时可以按GB/T4213-2007V级标准执行。 强度试验压力是按公称压力的15倍,填料及法兰处密封试验是按公称压力的11倍压力进行,阀座密封是按最大使用压差 来进行试验,当最大使用压差不明确时按1.0MPa(水压)试验,当最大压差小于0.6MPa时按0.6MPa压力进行试验,介质是 带有缓蚀阻垢剂的水进行试验。

    主要零件材质表

    零件名称 材质
    阀体、阀盖 WCB CF8
    密封圈 2Cr13+氮化 304+氮化
    球体 2Cr13+硬格 304+硬格
    阀座、阀杆 2Cr13 304
    垫片 柔性石墨+不锈钢 柔性石墨+不锈钢
    双头螺柱 35CrMoA 1Cr18Ni9Ti

    产品性能规范

    公称压力 试验压力(MPa) 适用介质 适用温度
    壳体试验 密封试验
    1.6 2.4 1.76 水、油、气及高粘度,含纤维、固体颗粒等介质 -28℃~≤550℃
    2.5 3.75 2.75
    4.0 6.0 4.4
    应用规范 连接法兰 JB79-59    GB9113    HG20592-97    ANSI B16.5
    检验试验 JB/T9092-99               API 598

    外形结构图



    主要外形尺寸

    公称或压力级 公称口径 尺寸(mm)
    (mm) (in) W L W1 L1 d d1 H1 H
    PN1.6MPa 25 - 50 - 25 - 64 38 57 200
    40 - 60 - 25 - 82 49 63 205
    50 - 75 124 32 62 100 60 92 225
    65 - 80 145 38 72.5 120 75 100 235
    80 - 100 165 45 82.5 131 89 108 260
    100 - 115 194 50 97 158 113 117 270
    125 - 135 210 55 105 180 140 140 320
    150 - 160 229 65 114.5 216 164 177 340
    200 - 200 243 80 121.5 268 205 200 390
    250 - 240 297 90 148.5 326 259 252 420
    300 - - 338 - 169 - 300 270 510
    PN2.5MPa 25 - 50 - 25 - 64 38 57 200
    40 - 60 - 25 - 82 49 63 205
    50 - 75 124 32 62 100 60 92 225
    65 - 85 145 38 72.5 120 75 100 235
    80 - 100 165 45 82.5 131 89 108 260
    100 - 115 194 50 97 158 113 117 270
    125 - 135 210 55 105 180 140 140 320
    150 - 160 229 65 114.5 216 164 177 340
    200 - 200 243 80 121.5 268 205 200 390
    250 - 240 297 92 148.5 326 259 252 420
    300 - - 338 - 169 - 300 270 510
    ClASS150 25 - 50 - 25 - 64 38 57 200
    40 11/2 65 - 25 - 82 49 63 205
    50 2 75 124 32 62 100 60 92 225
    65 21/2 85 145 38 72.5 120 75 100 235
    80 3 100 165 45 82.5 131 89 108 260
    100 4 115 194 50 97 158 113 117 270
    125 5 135 210 55 105 180 140 140 320
    150 6 160 229 65 114.5 216 164 177 340
    200 8 200 243 80 121.5 268 205 200 390
    250 10 240 297 92 148.5 326 259 252 420
    300 12 - 338 - 169 -


    声明:【V型球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的V型球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
