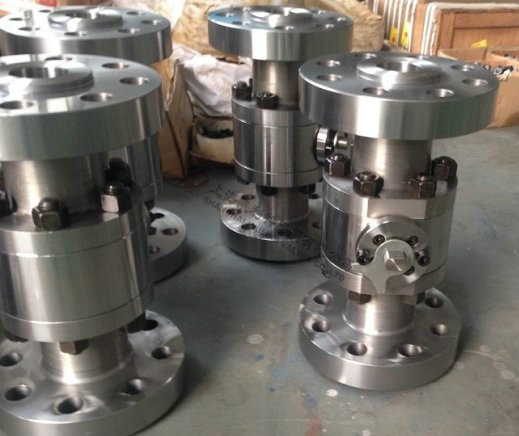

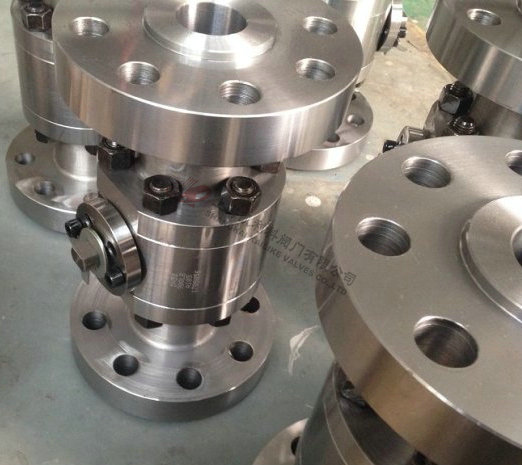

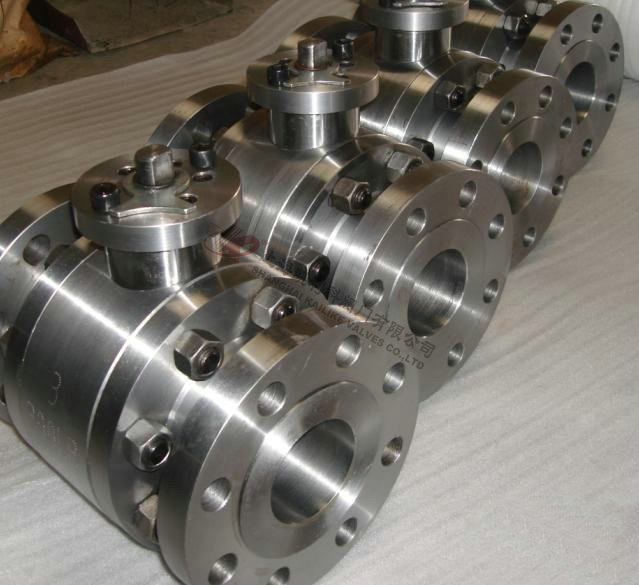

Q41N锻钢球阀

产品名称：	锻钢球阀	产品型号：	Q41N
公称通径：	DN15～DN200	结构形式：	球形
公称压力：	16.0Mpa～32.0Mpa	连接方式：	法兰、螺纹、焊接
适用温度：	-20～80℃	驱动方式：	手动、电动、气动
阀体材质：	A105锻钢、WCB铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、燃气、气体及某些腐蚀性液体	生产厂家：	上海凯利科阀门有限公司

产品说明

Q41N锻钢球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统．由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性密封设计结构等。驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、焊接，结构形式为三段式，密封结构可选用软密封、硬密封，压力范围PN1.0-32.0Mpa，公称通径为DN10-200mm，材质可选用锻钢、锻不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。锻钢球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，既正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要供开启和关闭管道和设备介质之用。

产品特点

1、所有部件均为锻件
2、采用下装式阀杆，设备倒密封结构
3、采用镶嵌式阀座，阀座背后设备O型圈,确保介质不外漏
4、密封面采用尼龙或聚四氟乙烯，它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。

主要零件材料

零件名称	材质
	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	尼龙	尼龙
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
O形圈	四氟	四氟
双头螺栓	35CrMoA	A193-B7

主要性能规范

公称压力PN	16	32	MPa
强度试验压力PT	24	48	MPa
低压密封试验力	0.6		MPa
高压密封试验力	17.6	35.2	MPa
适用介质	水、油品、蒸汽
适用温度	-40～120℃

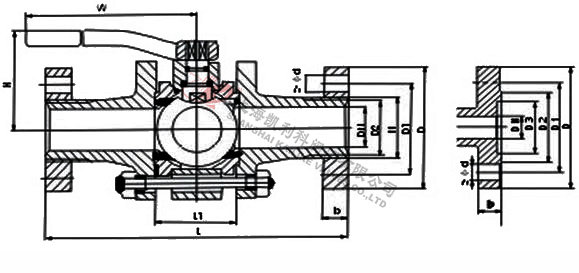

外形结构图

主要连接尺寸

公称 压力	公称 通径	主要尺寸
		L		L1		D		D1		H		W	M	D2	b	Z-Φd
		法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊		法兰
16.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-29
	80	580	380	150	160	225	270	170	105	200	200	600	M100×3	94	50	6-33
	100	620	430	178	188	260	320	195	118	245	245	800	M125×4	115	60	6-36
32.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-18
	32	300	230	100	110	165	150	115	43	120	96	300	M52×2	41	30	4-22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-36
	100	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-36



声明：【Q41N锻钢球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q41N锻钢球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
