DQ41Y,DQ41F,DQ61Y,DQ61F低温球阀

您的位置:阀门 - 球阀 - DQ41Y,DQ41F,DQ61Y,DQ61F低温球阀 更新时间:2024-03-27 09:03:31
DQ41Y,DQ41F,DQ61Y,DQ61F低温球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:DQ41Y、DQ41F、DQ61Y、DQ61F低温球阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理...

    • 产品描述
    • 在线询价
    • 技术咨询
    DQ41Y,DQ41F,DQ61Y,DQ61F低温球阀DQ41Y,DQ41F,DQ61Y,DQ61F低温球阀

    DQ41Y、DQ41F、DQ61Y、DQ61F低温球阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

    产品名称: 低温球阀 产品型号: (DQ41Y/F)(DQ61Y/F)
    公称通径: DN15~DN300 结构形式: 球形
    公称压力: 1.6Mpa~16.0Mpa 连接方式: 法兰、螺纹、焊接
    适用温度: -46℃~-101℃~-196℃ 驱动方式: 手动、电动、气动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气 生产厂家: 上海凯利科阀门有限公司

    产品说明

    (DQ41Y/F)(DQ61Y/F)低温球阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

    结构设计及加工制造的特点

    低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根 据我公司的设计和计算确定.低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化 时,体积膨胀数百倍。

    材料选型

    液化天然气阀门的材料非常重要,材质不合格,会造成壳体及密封面的外漏或内漏;零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然 气介质泄漏引起爆炸。因此,在开发、设计、研制液化天然气阀门的过程中,材质是首要关键的问题。阀体、阀盖采用:LCB(-46℃)、 LC3(-101℃)、CF8(304)(-196℃).

    低温处理

    我厂对所生产的低温阀门经特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-6小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。

    技术规范

    设计依据 GB
    设计标准 GB12237-89
    结构长度 GB12221-89
    连接法兰 GB/T 9113-2000 JB/T79-94
    试验和检验 JB/T 9092-99

    材料及主要参数

    序号 零件名称 AS to ASTM SS to ASTM
    Type A352 LCB Type A352 LC3 Type F304(L) Type F304(L)
    1-2 阀体/阀盖 Type A352 LCB Type A352 LC3 A182 F304(L) A182 F304(L)
    3 等长双头螺栓 A193L7+镀镉 A193 3 B8 A193 B8 A193 B8M
    4 螺母 A193L7+镀镉 A194 8 A194 8 A194 8M
    5,8 密封圈、垫片 RTFE+Cu粉/尼龙1010/PPL
    6 球体 A182 F304 A182 F304(L) A182 F304(L) A182 F316(L)
    7 阀杆 A182 F304 A182 F304(L) A182 F304(L) A182 F316(L)
    9,10 止推片、填料 RTFE+Cu粉/尼龙1010/PPL,碳素纤维
    11 压盖 A105N A351 CF8
    12 定位片 A182 F321
    13 扁螺母 A194 4+镀镉 A194 8 A194 8 A194 8
    14 手柄 A193 L7+镀镉 A193 B8 A193 B8 A193 B8
    15 圆柱销 Q235A
    适用温度 ≥-40°C ≥-101°C ≥-196°C

    (DQ61Y/F)低温球阀外形结构图

    (DQ61Y/F)低温球阀主要外形和连接尺寸 单位:mm

    DN Inch L d L1 D D1 H W
    15 1/2 92 13 9.6 36 21.8 230 160
    20 3/4 111 18 12.7 42 27.3 260 220
    25 1 127 23 12.7 52 33.8 280 220
    32 11/4 140 28 12.7 60 42.6 290 250
    40 11/2 152 35 12.7 68 48.7 320 300
    50 2 178 45 15.9 80 61.2 340 350

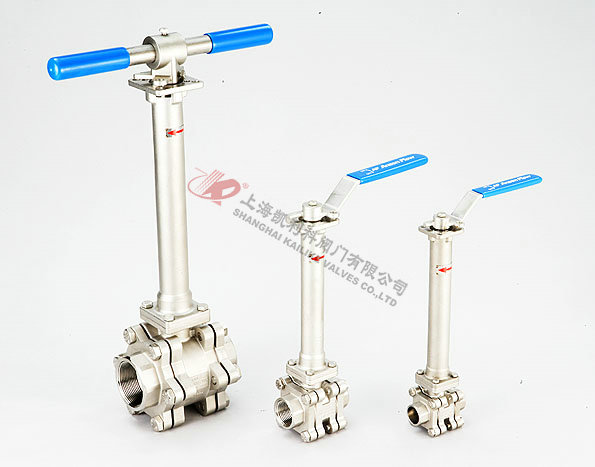

    (DQ61Y/F)低温球阀模拟图

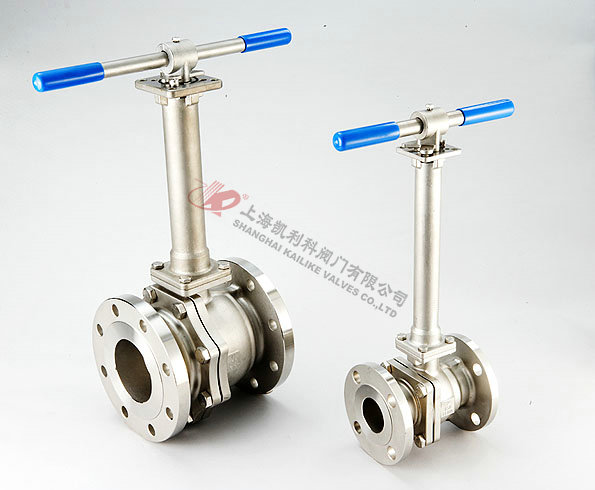

    (DQ41Y/F)低温球阀外形结构图



    (DQ41Y/F)低温球阀主要外形和连接尺寸 1.6Mpa 单位:mm

    公称通径
    DN
    PN1.6MPa WT
    (kg)
    L D D1 D2 b Z-Φd H W
    15 130 95 65 45 14 4-Φ14 178 140 3
    20 140 105 75 55 14 4-Φ14 184 160 4
    25 150 115 85 65 14 4-Φ14 195 180 5
    32 165 135 100 78 16 4-Φ18 280 250 9
    40 180 145 110 85 16 4-Φ18 280 300 11
    50 203 160 125 100 16 4-Φ18 300 350 15
    65 222 180 145 120 18 4-Φ18 330 350 19
    80 241 195 160 135 20 8-Φ18 360 400 27
    100 305 215 180 155 20 8-Φ18 400 500 38
    125 356 245 210 185 22 8-Φ18 430 600 58
    150 394 280 240 210 24 8-Φ23 500 800 81
    200 457 335 295 265 26 12-Φ23 680 800 95
    250 533 405 355 320 30 12-Φ25 790 1300 140

    (DQ41Y/F)低温球阀主要外形和连接尺寸 2.5Mpa 单位:mm

    公称通径
    DN
    PN2.5MPa WT
    (kg)
    L D D1 D2 b Z-Φd H W
    15 140 95 65 45 16 4-Φ14 178 140 3
    20 152 105 75 55 16 4-Φ14 184 160 4
    25 165 115 85 65 16 4-Φ14 195 180 6
    32 178 135 100 78 18 4-Φ18 280 250 10
    40 190 145 110 85 18 4-Φ18 280 300 14
    50 216 160 125 100 20 4-Φ18 300 350 20
    65 241 180 145 120 22 8-Φ18 330 350 25
    80 283 195 160 135 22 8-Φ18 360 400 30
    100 305 230 190 160 24 8-Φ23 400 500 40
    125 381 270 220 188 28 8-Φ25 430 600 65
    150 403 300 250 218 30 8-Φ25 500 800 85
    200 502 360 310 278 34 12-Φ25 680 800 100
    250 568 425 370 332 36 12-Φ30 790 1300 165
    大于2.5MPa以上的,请咨询我司技术部。最高可设计制造32.0MPa。

    声明:【DQ41Y,DQ41F,DQ61Y,DQ61F低温球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的DQ41Y,DQ41F,DQ61Y,DQ61F低温球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
