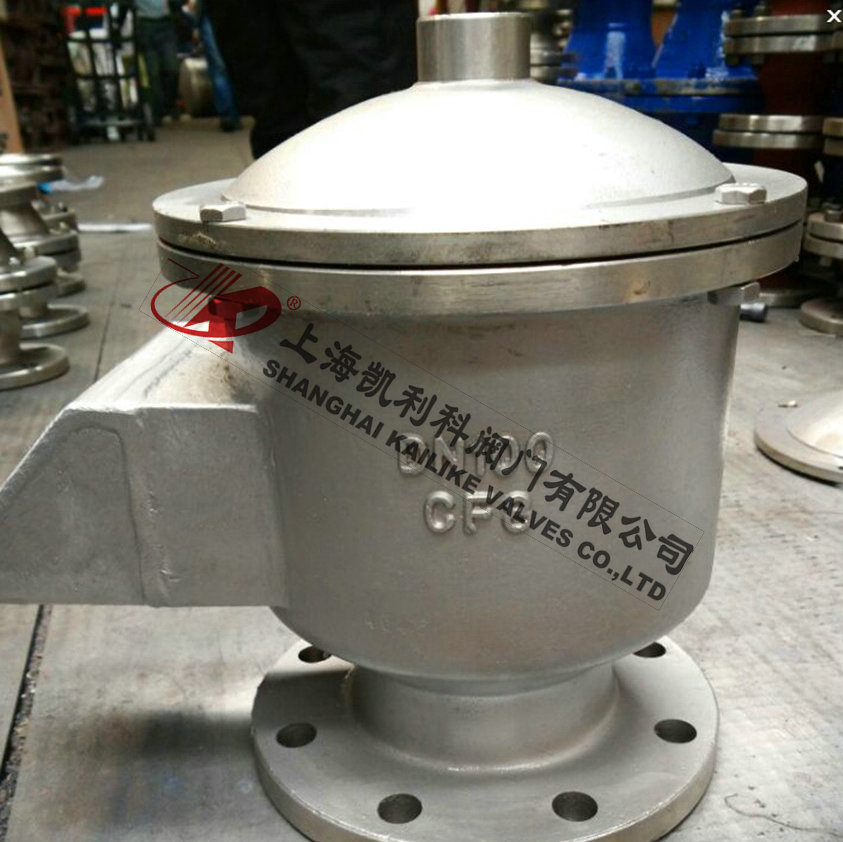

GFQ-2全天候呼吸阀
GFQ-2全天候呼吸阀用于油及液体罐上来排除罐内的正压和负压气体，使罐内液体进出方便，如罐体上不装呼吸阀罐内的液体进出有一定的障碍，很可能出现罐体变型和振动，GFQ-2全天候呼吸阀设计合理，结构简单，使用方便，是储罐的必备产品。
|
产品名称： |
全天候呼吸阀 |
产品型号： |
GFQ-2 |
|
公称通径： |
DN25～DN400 |
功能作用： |
呼气、吸气 |
|
公称压力： |
1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-28ºC～+60ºC |
安装位置： |
储罐顶部 |
|
阀体材质： |
铸铁、铸钢、不锈钢、铝合金 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
汽油、柴油、煤油、原油、甲苯等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GFQ-2全天候呼吸阀用于油及液体罐上，用来排除罐内的正压和负压气体，使罐内液体进出方便，如罐体上不装呼吸阀罐内的液体进出有一定的障碍，很可能出现罐体变型和振动，GFQ-2全天候呼吸阀设计合理，结构简单，使用方便，是储罐的必备产品。
产品特点
1、全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
2、阀盘采用四氟材料，耐低温，防冻性能好；
3、结构简单，易检修，安全方便。
4、性能完全符合石油工业部标准 SY7511-87 规定。
工作原理
QFQ-2全天候呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。
产品作用
GFQ-2全天候呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
适用范围
全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。
操作压力
|
压力 |
等级 |
|
A |
B |
C |
D |
|
呼出压力 |
+355Pa(36mmH20) |
+980Pa(100mmH20) |
+1765Pa(180mmH20) |
特殊指定 |
|
吸入压力 |
-295Pa(30mmH20) |
-295Pa(30mmH20) |
-392Pa(40mmH20) |
特殊指定 |
通气量表
|
代号 |
规格mm |
50 |
80 |
100 |
150 |
200 |
250 |
|
压力等级Pa |
通气量m3/h |
|
A |
+335 |
25 |
60 |
90 |
190 |
340 |
550 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
B |
+980 |
30 |
70 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
C |
+1765 |
40 |
95 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
标准允许泄漏量m3/h |
≤0.04 |
≤0.4 |
材料代号
|
代号 |
材料 |
|
Ⅰ |
ZALSi7Mg |
铸铝合金 |
铝合金 |
1Cr13 |
304 |
聚四氟乙烯 |
油品 |
|
Ⅱ |
CS |
碳钢 |
304 |
304 |
304 |
聚四氟乙烯 |
油品、化工品 |
|
Ⅲ |
OCr18Ni9 |
SS304 |
304 |
304 |
304 |
聚四氟乙烯 |
化工品 |
|
Ⅳ |
00Cr19Ni11 |
SS304L |
304L |
304L |
304L |
聚四氟乙烯 |
化工品 |
|
Ⅴ |
0Cr17Ni12Mo2 |
SS316 |
316 |
316 |
316 |
聚四氟乙烯 |
化工品 |
|
Ⅵ |
00Cr17Ni14Mo2 |
SS316L |
316L |
316L |
316L |
聚四氟乙烯 |
化工品 |
主要零部件
|
阀体材料 |
WCB、304、316、铝合金 |
|
正压阀盘材料 |
304、316、铝合金 |
|
负压阀盘材料 |
304、316、四氟PTFE |
|
环境温度 ℃ |
-30~60 |
外形结构图
主要外形尺寸
|
公称通径 (mm) |
安装尺寸（mm） |
|
D |
K |
L |
H |
n×φ |
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
215 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×22 |
|
DN300 |
565 |
515 |
670 |
520 |
16×26 |
使用说明
呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
维护保养
为了呼吸阀使用安全，在使用前先检查导杆和阀盘是否灵活。此阀要定期（ 6 个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。检修完毕后，一切正常可重新使用。
