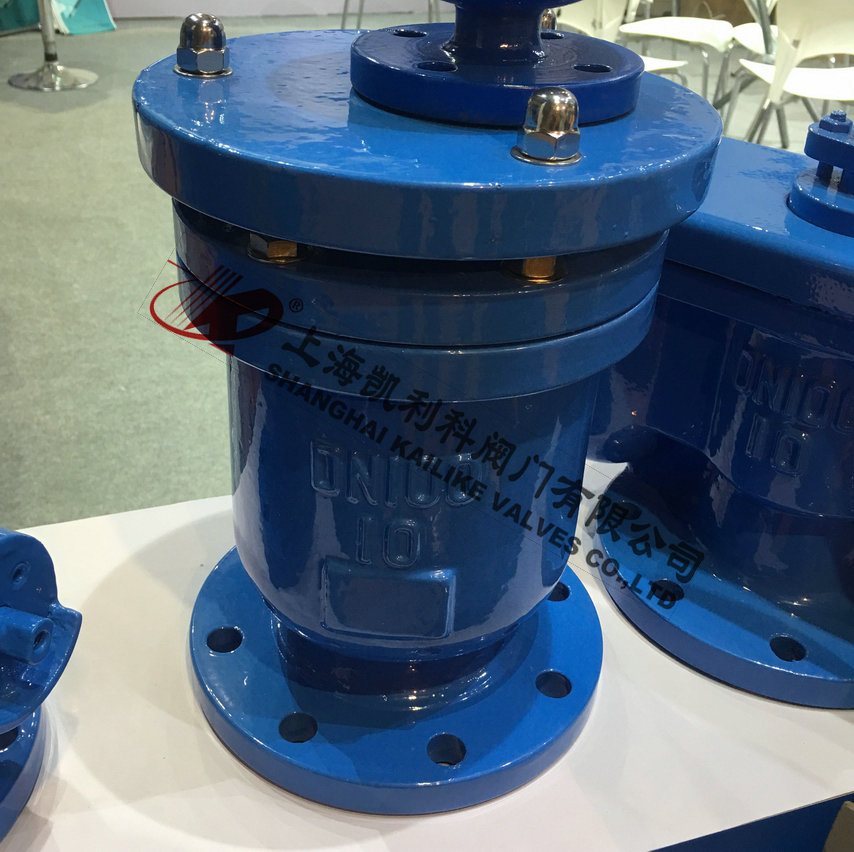

P41X,P42X快速排气阀
P41X、P42X快速排气阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。能够排除管道中的气体，减少阻力节约能源。当管道负压时能快速自动吸入空气防止管道破裂。排气能力是普通双孔排气阀多倍。
|
产品名称： |
快速排气阀 |
产品型号： |
P41X、P42X |
|
公称通径： |
DN25～DN200 |
结构形式： |
浮球式 |
|
公称压力： |
1.6MPa |
连接方式： |
法兰式 |
|
适用温度： |
-29ºC～+80ºC |
驱动方式： |
自动 |
|
阀体材质： |
铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
给排水、清水等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
P41X、P42X快速排气阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。能够排除管道中的气体，减少阻力节约能源。当管道负压时能快速自动吸入空气防止管道破裂。排气能力是普通双孔排气阀多倍。浮球托架为不锈钢，使用寿命长，安全可靠。阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。
工作原理
管道在运转时，浮球停在球碗底部，进行大量排气，当管内空气排完，水冲进阀内，经过球碗然后反应浮球，使浮球浮动关闭，管道在正常运转时，如有少量气体会集中到阀内到相当程度，阀内水位下降，浮球随之下降，气体从小孔排出。如水泵停止，随时会产生负压力，浮球随时下降，进行大量吸气确保管路安全。
每小时排气量表
|
规格 |
25 |
50 |
80 |
100 |
150 |
200 |
|
立方米/小时 |
2-88 |
85-3521 |
14-597 |
22-904 |
34-1413 |
66-2709 |
外形结构图
主要外形尺寸
|
公称通径 |
D |
D1 |
D2 |
D3 |
H |
Z-φd |
|
DN(mm) |
|
25 |
115 |
85 |
57 |
150 |
240 |
4-14 |
|
50 |
160 |
125 |
102 |
165 |
270 |
4-14 |
|
80 |
195 |
160 |
138 |
200 |
300 |
4-18 |
|
100 |
215 |
180 |
158 |
220 |
335 |
8-18 |
|
150 |
280 |
240 |
212 |
290 |
430 |
8-13 |
|
200 |
335 |
295 |
268 |
340 |
505 |
8-23 |
