HG5-16-79搪玻璃放料阀

HG5-16-79搪玻璃放料阀
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的HG5-16-79搪玻璃放料阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/list_14_355.html

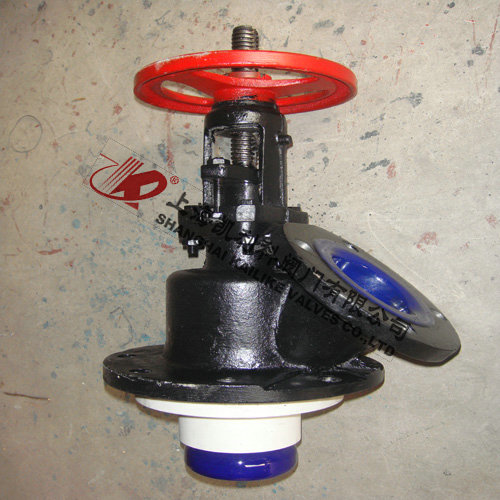

    HG5-16-79搪玻璃放料阀HG5-16-79搪玻璃放料阀

    HG5-16-79搪玻璃放料阀内衬搪磁玻璃是含高硅量的玻璃质釉,通过900℃左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀性能,能防止介质与金属离子取代作用而影响污染制品,并且表面光洁、耐磨、有一定的热稳定性。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。

    产品名称: 搪玻璃放料阀 产品型号: HG5-16-79
    公称通径: DN25~DN200 结构形式: 上展式、下展式
    公称压力: 0.6MPa 连接方式: 法兰

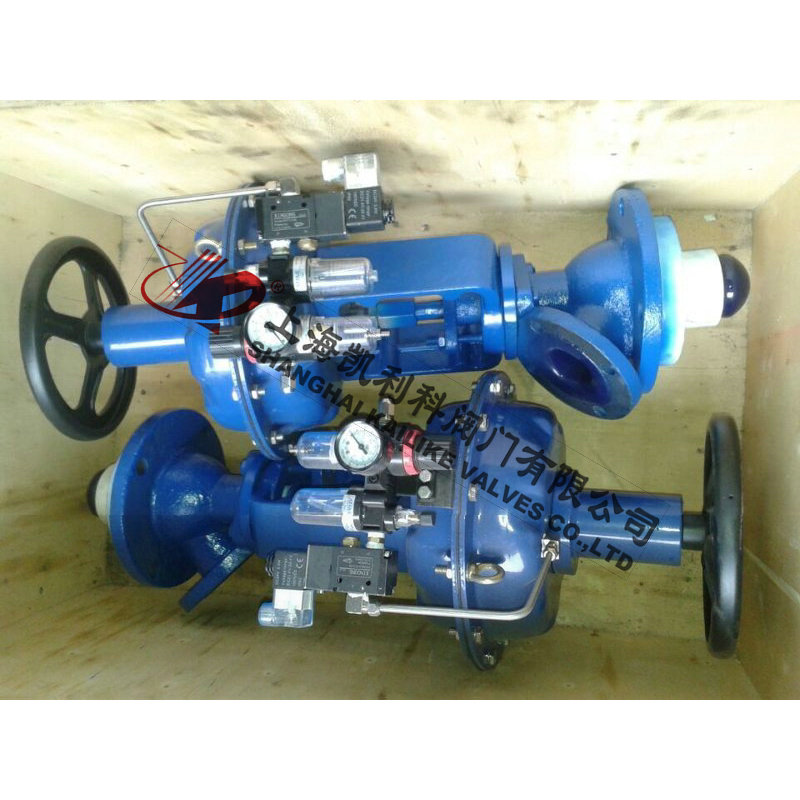

    适用温度: -30ºC~+240ºC 驱动方式: 手动、气动、电动
    阀体材质: 铸铁+搪玻璃 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 机酸弱碱液、颗粒状物料、其他物料等 生产厂家: 上海剑阀阀门有限公司

    产品说明

    HG5-16-79搪玻璃放料阀内衬搪磁玻璃是含高硅量的玻璃质釉,通过900℃左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀性能,能防止介质与金属离子取代作用而影响污染制品,并且表面光洁、耐磨、有一定的热稳定性。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。

    性能特点

    1、具有光滑的表面。不易粘结物料、易清洗。
    2、能耐一般无机酸、有机酸弱碱液(P≤60℃ PH≤12)以及有机剂介质。
    3、耐热性,允许在-30℃至+240℃间使用(耐温急变小于120℃)。
    4、绝缘性:玻璃料有良好的绝缘性,厚1mm的玻璃在2000伏的高压下不会被击穿而导电。
    5、耐冲击性:耐冲击性能较小为2500克/厘米,因而使用时应避免硬物冲击。

    工作原理

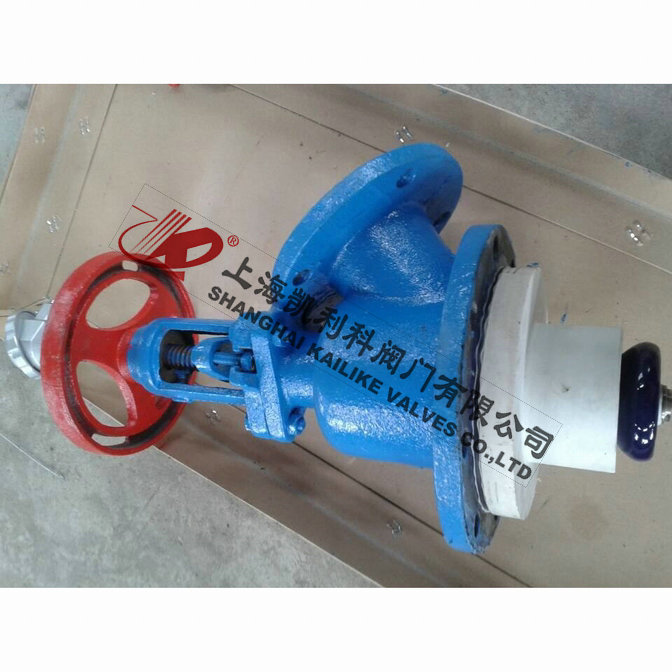

    HG5-16-79搪玻璃放料阀可分上展或下展式放料,上展式的手轮往右边转为关,往左边转为开,下展式的手轮往右边转为开,往左边转为关闭,阀体为V型,并提供提升和下降两种工作方式的阀瓣。

    适用范围

    产品名称 规格 使用范围 50~100L反锅
    搪玻璃放料阀 DN70/32 50~100L反锅 200L
    DN80/40 200~500L反锅 300~500L
    DN100/50 1000~2000L反锅 1000~2000L
    DN125/80 3000L反锅 3000L
    DN150/100 5000L以上的反锅 500-300L贮罐

    外形结构图



    主要外形尺寸(上展式)

    配反应罐 规格 D D1 D2 D3 z-φ d d1 n-φ L L1
    50-100L 70/32 160 130 32 160 4-14 120 90 4-14 350 325
    200-500L 80/40 185 150 42 160 4-18 130 100 4-14 360 330
    1000-2000L 100/50 205 170 50 180 4-18 140 110 4-16 395 360
    1000-2000L 100/50 210 185 50 180 6-14 140 110 4-16 395 360
    1000-2000L 100/50 210 190 50 180 8-14 140 110 4-16 395 360
    3000L 125/80 235 200 65 200 8-18 185 150 4-18 450 400
    3000L 125/80 235 210 65 200 10-14 185 150 4-18 450 400
    5000L 150/100 260 225 85 200 8-18 205 170 4-18 485 420

    外形结构图



    主要外形尺寸(下展式)

    配反应罐 规格 D D1 D2 D3 z-φ d d1 n-φ L
    50-100L 70/32 160 130 32 160 4-14 120 90 4-14 268
    200-500L 80/50 185 150 42 100 4-18 130 100 4-14 275
    1000-2000L 100/50 205 170 50 180 4-18 140 110 4-16 315
    1000-2000L 100/50 210 185 50 180 6-14 140 110 4-16 315
    1000-2000L 100/50 210 190 50 180 8-14 140 110 4-16 315
    3000L 125/80 235 200 65 200 8-18 185 150 4-18 365
    3000L 125/80 235 210 65 200 10-14 185 150 4-18 365
    5000L 150/100 260 225 85 200 8-18 205 170 4-18 505

    安装使用注意事项

    1、凡与瓷面接触的地方必须用石棉或四氟片等软垫。使用工具不能与瓷面冲击或摩擦,更不能用金属工具铲打。
    2、在紧固螺丝时四周以等力上紧,防止瓷面受力不匀而裂瓷。放料阀丝杆要经常保持润滑、防止生锈。
    3、流经介质只能是液态,不得有硬颗粒混入液体内,防止瓷面起毛或堵塞,以及开启失灵等等。
    4、在安装时应注意各部的螺丝受力是否平衡、升降(活动)是否灵活。
    5、在搪瓷面的各部密封件应保持中心位置。压力均匀,以防泄漏。
    6、使用时如发现有漏,应立即检查密封装置是否确当、不能用铁棍、杆把手轮硬扳紧,以免损坏零件。
    7、出料当受阻塞时,可以使用金属杆或硬性工具疏通,不得使用金属杆或硬性工具。
    8、应尽量避免酸碱介质交替使用(除中和反应介质),以免缩短寿命。
    9、根据介质性能及使用期,应经常检查阀体颈部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。
    10、若发现瓷面有损坏时应立即停用。可用专门涂料修补患处,或委托有关生产单位重新现做搪瓷。

    声明:【HG5-16-79搪玻璃放料阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的HG5-16-79搪玻璃放料阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
