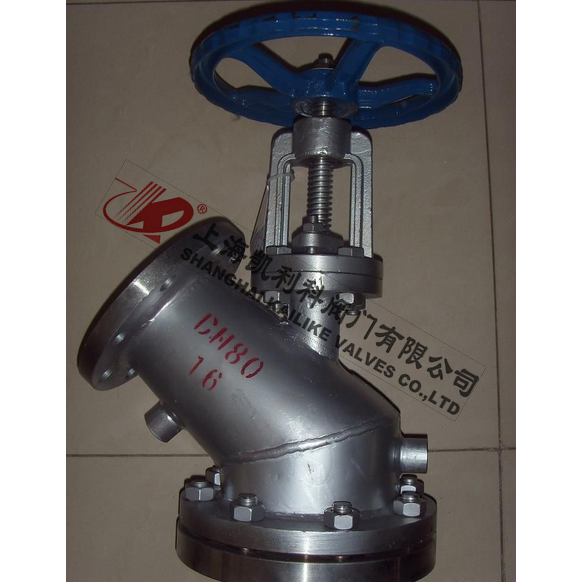

BFL41H保温放料阀
BFL41H保温放料阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体，夹套保温放料阀的侧面设置有夹套的连接口。由于增加了夹套，此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的放料阀相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过保温放料阀。
|
产品名称： |
保温放料阀 |
产品型号： |
BFL41H |
|
公称通径： |
DN25～DN200 |
结构形式： |
上展式、下展式 |
|
公称压力： |
1.6MPa～2.5MPa～4.0MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+425ºC |
驱动方式： |
手动、气动、电动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
颗粒状物料、结晶颗粒、其他物料等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
BFL41H保温放料阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体，夹套保温放料阀的侧面设置有夹套的连接口。由于增加了夹套，此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的放料阀相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过保温放料阀。
标准规范
设计制造标准：HG5-16-79
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要零部件
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀杆 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
外形结构图
主要外形尺寸
|
口径 |
上展式 |
下展式 |
|
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
|
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
|
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
|
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
|
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
|
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
|
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
|
100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
|
125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
|
150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
声明：【BFL41H保温放料阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的BFL41H保温放料阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
