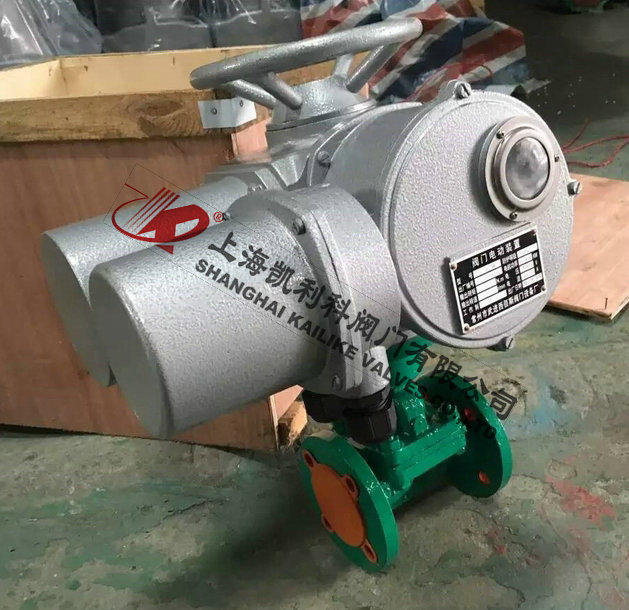

G941J电动隔膜阀
G941J电动隔膜阀以电动执行机构带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。用于控制腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
|
产品名称： |
电动隔膜阀 |
产品型号： |
G941J |
|
公称通径： |
DN25～DN400 |
结构形式： |
隔膜式 |
|
公称压力： |
0.6MPa～1.0MPa～1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+180ºC |
驱动方式： |
电动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油品、蒸汽、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
G941J电动隔膜阀以电动执行机构带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。用于控制腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
产品特点
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、弹性密封的开闭件，确保没有内漏。
5、流体通道是直的，因此流体损失更小，磨损更小。
6、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
8、衬胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
性能规范
|
型号 |
公称压力PN(MPa) |
试验压力Ps(MPa) |
适用介质 |
工作温度(℃) |
|
壳体试验 |
密封试验 |
|
G941-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体J.一般腐蚀性流体Fs.强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外） |
≤100
≤85
≤150 |
|
G941-10 |
0.4 |
0.6 |
0.44 |
|
G941-16 |
1.6 |
2.4 |
1.76 |
衬里材质
|
衬里材质（代号） |
适用温度 |
适用介质 |
|
硬橡胶（NR） |
-10 o C～85 o C |
除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。 |
|
软橡胶（BR） |
-10 o C～85 o C ] |
具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。 |
|
丁基胶（IIR） |
-10 o C～120 o C |
抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
|
氯丁胶 |
（CR）-10 o C～120 o C |
动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。 |
|
铸铁不视裹 |
-40 o C～100 o C |
非腐蚀性介质 |
隔膜材质
|
隔膜材质（代号） |
适宜温度 |
适用介质 |
|
丁基胶（B级） |
-40 o C～100 o C |
良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。 |
|
天然胶（Q级） |
-50 o C～100 o C |
用于净化水、无机盐、稀释无机酸。 |
外形结构图
主要外形尺寸
|
型号 |
公称尺寸
DN（mm |
外形及连接尺寸mm |
|
L |
D1 |
D |
Do |
Z-φd
|
H |
H1 |
|
G941WJ-6 |
25 |
145 |
85 |
115 |
120 |
4-14 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-18 |
132 |
150 |
|
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
|
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
|
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
|
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
|
100 |
350 |
180 |
215 |
280 |
4-18 |
270 |
322 |
|
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
|
150 |
460 |
240 |
280 |
320 |
8-18 |
384 |
464 |
|
200 |
570 |
295 |
335 |
400 |
8-23 |
518 |
638 |
|
250 |
680 |
350 |
390 |
500 |
8-23 |
598 |
734 |
|
300 |
790 |
400 |
440 |
560 |
12-23 |
698 |
778 |
|
350 |
900 |
460 |
500 |
560 |
12-23 |
723 |
883 |
|
400 |
1000 |
515 |
565 |
640 |
16-23 |
868 |
1078 |
|
G941WJ-10 |
25 |
145 |
85 |
115 |
120 |
16-25 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-14 |
132 |
150 |
|
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
|
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
|
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
|
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
|
100 |
350 |
180 |
215 |
280 |
8-18 |
270 |
322 |
|
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
|
150 |
460 |
240 |
280 |
320 |
8-23 |
384 |
464 |
