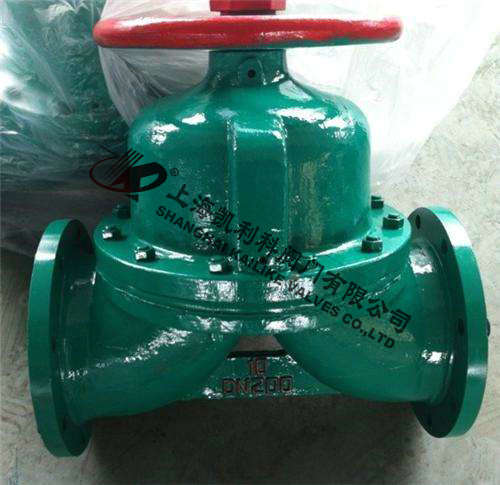

G41J衬胶隔膜阀
G41J衬胶隔膜阀是一种特殊形式的截断阀，启闭件采用EPDM橡胶材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏，阀体流道采用全衬胶设计，避免阀体受工况介质腐蚀，增加了阀门使用寿命。衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体，内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和
|
产品名称： |
衬胶隔膜阀 |
产品型号： |
G41J |
|
公称通径： |
DN25～DN400 |
结构形式： |
隔膜式 |
|
公称压力： |
0.6MPa～1.0MPa～1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+180ºC |
驱动方式： |
手动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油品、蒸汽、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
G41J衬胶隔膜阀是一种特殊形式的截断阀，启闭件采用EPDM橡胶材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏，阀体流道采用全衬胶设计，避免阀体受工况介质腐蚀，增加了阀门使用寿命。衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体，内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
结构特点
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
型号编制
|
手动 |
G41J(堰式) |
手动 |
G641J(往复式) |
|
G41F5(堰式) |
G641F5(往复式) |
|
G45J(直流式) |
G6B41F(常闭式) |
|
G45F5(直流式) |
G6B41F5(常闭式) |
|
电动 |
G9B41J(防爆式) |
电动 |
G941J(普通型) |
|
G9B41F5(防爆式) |
G941F5(普通型) |
标准规范
|
遵循规范 |
STANDARD |
|
设计与制造 |
GB12239 |
|
结构长度 |
GB1221/JB1688 |
|
法兰尺寸 |
JB78/JB79(GB HG SH) |
|
压力试验 |
GB/T13927 |
|
标签 |
GB12220 |
|
供货 |
GB/T12252 |
零部件材料
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
超低碳钢 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
阀体、阀盖、阀瓣 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀杆 |
35 |
1Cr13 |
1Cr18Ni19Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里层 |
FEP（F46） PFA PCTFE（F3） |
|
4 |
隔膜 |
FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶） |
|
5 |
阀杆螺母 |
ZCuAL10Fe3 ZCuAL10Fe3 |
|
6 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
|
7 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
8 |
手轮 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
外形结构图
主要外形尺寸
|
型号 |
公称通径DN(mm) |
尺寸（㎜） |
|
L |
D |
D1 |
D0 |
Z-φd |
H |
H1 |
H2 |
H3 |
重量
(㎏) |
|
G41J10 |
15 |
125 |
95 |
65 |
120 |
4-φ14 |
- |
- |
- |
- |
3.8 |
|
20 |
135 |
105 |
75 |
120 |
4-φ14 |
- |
- |
- |
- |
4.2 |
|
25 |
145 |
115 |
85 |
120 |
4-φ14 |
121 |
135 |
- |
- |
4.5 |
|
32 |
160 |
1135 |
100 |
120 |
4-φ18 |
132 |
150 |
- |
- |
7 |
|
40 |
180 |
145 |
110 |
140 |
4-φ18 |
156 |
176 |
- |
- |
9 |
|
50 |
210 |
160 |
125 |
140 |
4-φ18 |
169 |
195 |
- |
- |
12 |
|
65 |
250 |
180 |
145 |
200 |
4-φ18 |
202 |
236 |
- |
- |
18 |
|
80 |
300 |
195 |
160 |
200 |
4-φ18 |
216 |
256 |
- |
- |
24.5 |
|
100 |
350 |
215 |
180 |
280 |
8-φ18 |
270 |
322 |
- |
- |
38.5 |
|
125 |
400 |
245 |
210 |
320 |
8-φ18 |
338 |
406 |
- |
- |
60 |
|
150 |
460 |
280 |
240 |
320 |
8-φ23 |
384 |
464 |
- |
- |
82 |
|
G41J |
200 |
570 |
335 |
295 |
400 |
8-φ23 |
518 |
638 |
- |
- |
149 |
|
250 |
680 |
390 |
350 |
500 |
12-φ23 |
598 |
734 |
- |
- |
240 |
|
300 |
790 |
440 |
400 |
560 |
12-φ23 |
698 |
778 |
- |
- |
350 |
|
350 |
900 |
500 |
460 |
560 |
16-φ23 |
723 |
883 |
- |
- |
392 |
|
400 |
1000 |
565 |
515 |
640 |
16-φ25 |
868 |
1078 |
- |
- |
585 |
|
G45J-10 |
32 |
180 |
135 |
100 |
120 |
4-φ18 |
- |
- |
- |
- |
7 |
|
40 |
180 |
145 |
110 |
140 |
4-φ18 |
- |
- |
203 |
216 |
8.5 |
|
50 |
210 |
160 |
125 |
140 |
4-φ18 |
- |
- |
213 |
229 |
14 |
|
65 |
250 |
180 |
145 |
200 |
4-φ18 |
- |
- |
248 |
268 |
18 |
|
80 |
300 |
195 |
160 |
200 |
4-φ18 |
- |
- |
281 |
305 |
30 |
|
100 |
350 |
215 |
180 |
280 |
8-φ18 |
- |
- |
332 |
362 |
43 |
|
125 |
400 |
245 |
210 |
320 |
8-φ18 |
- |
- |
- |
- |
67 |
|
150 |
460 |
280 |
240 |
320 |
8-φ23 |
- |
- |
450 |
496 |
80 |
|
200 |
570 |
335 |
295 |
400 |
8-φ23 |
- |
- |
594 |
654 |
150.2 |
|
250 |
680 |
390 |
350 |
500 |
12-φ23 |
- |
- |
695 |
771 |
238 |
声明：【G41J衬胶隔膜阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的G41J衬胶隔膜阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
