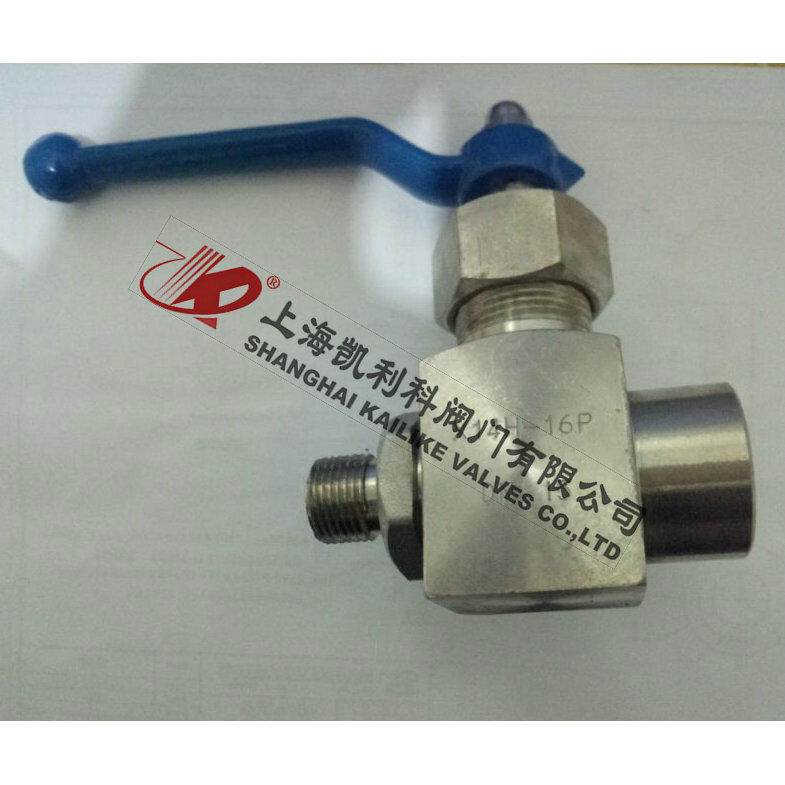

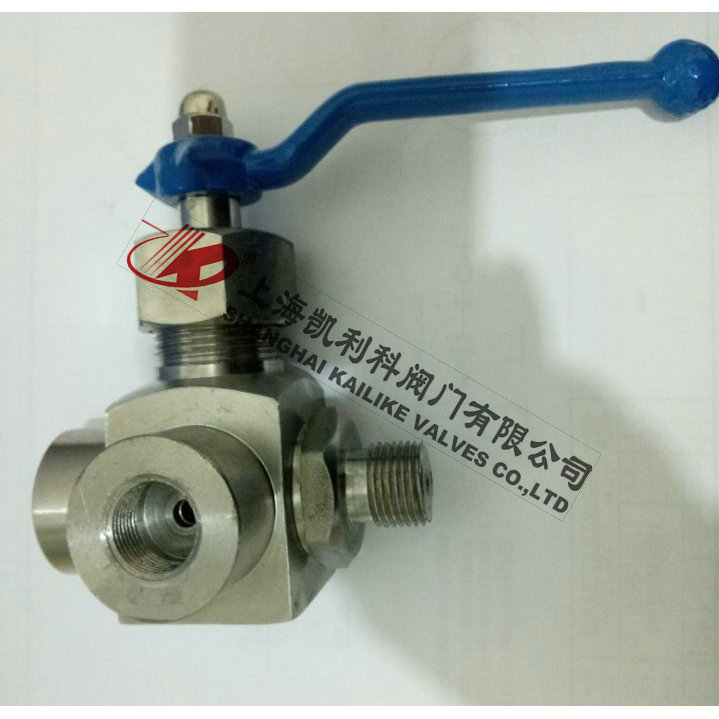

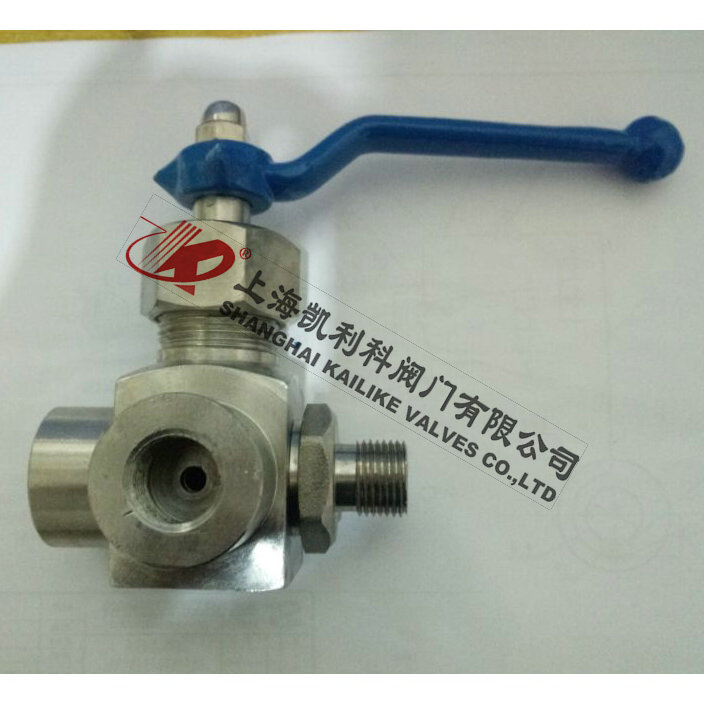

X14H压力表旋塞阀能够对阀位进行快速准确的判断，对压力表的测量准确度进行在线判断，对压力表进行在线校验，压力表在线拆除时阀门自动关闭，对压力表的取压信号进行缓冲及降温。广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
| 产品名称： | 压力表旋塞阀 | 产品型号： | X14H |
| 公称通径： | DN15 | 结构形式： | 圆柱形或圆锥形 |
| 公称压力： | 1.6MPa～2.5MPa～4.0MPa～6.4MPa | 连接方式： | 螺纹 |
| 适用温度： | -29ºC～+425ºC | 驱动方式： | 手动 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽等 | 生产厂家： | 上海凯利科阀门有限公司 |
| 型号 | 公称压力PN(MPa) | 试验压力PS(MPa) | 工作温度(℃) | 适用介质 | |
| 壳体（水） | 密封（水） | ||||
|
X14H-4.0C X13H-4.0C |
1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ≤300 | 水、蒸汽、油品等 |
|
X14H-4.0T X13H-4.0T |
1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ||
|
X14H-4.0P X13H-4.0P |
1.6~6.4 | 2.0~7.0 | 1.6~6.4 | 硝酸类 | |
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
|
X14H-4.0C X13H-4.0C |
铸钢 | 铸钢 | 铸钢 | 石墨 |
|
X14H-4.0T X13H-4.0T |
铸铜 | 铸铜 | 铸铜 | |
|
X14H-4.0P X13H-4.0P |
不锈钢 | 不锈钢 | 不锈钢 |
| 型号 | 尺寸（mm） | ||||||
| D | L | G | d | h | H | H1 | |
|
X14H-4.0C X13H-4.0C |
G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
|
X14H-4.0T X13H-4.0T |
|||||||
|
X14H-4.0P X13H-4.0P |
|||||||
声明：【X14H压力表旋塞阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的X14H压力表旋塞阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
