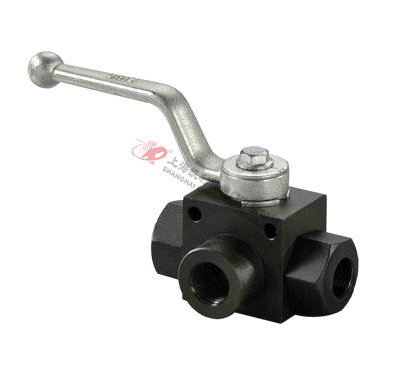

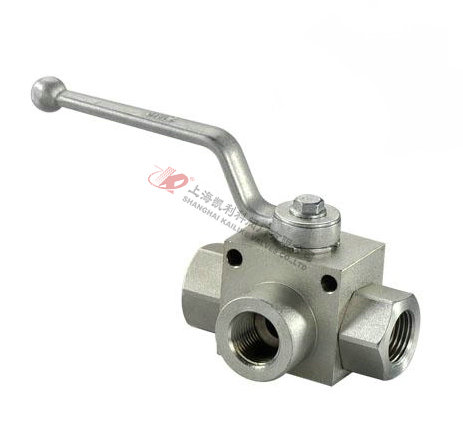

VH3V二位三通高压球阀

产品名称：	VH3V二位三通高压球阀	产品型号：	VH3V
公称通径：	DN6～DN50	结构形式：	球形
公称压力：	1.6Mpa～31.5Mpa	连接方式：	内螺纹、外螺纹
适用温度：	-20～+100℃～+170℃	驱动方式：	手动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气	生产厂家：	上海凯利科阀门有限公司

产品说明

VH3V二位三通高压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力最小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

产品特点

VH3V二位三通高压球阀是我公司引进德国先进技术工艺，主要用于液压管路中控制油液的流通和截止，本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。
图形符号

型号说明

① 系列代号：VH3V系列
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

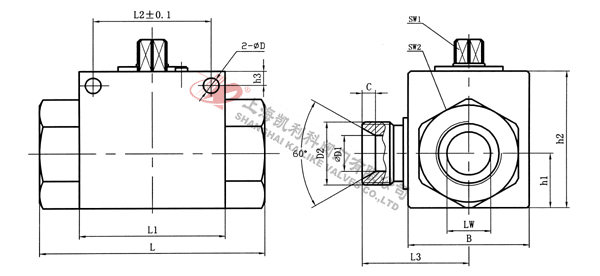

外形结构图

M连接口略图

M连接口外形尺寸

简略型号	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-M36×2	400	20	20	30	M36×2	15	103	60	48	48.5	25	58	12	41	6.5	6	44	15	5.5
VH3V-M42×2	350	25	23	35	M42×2	18	116	65	57	50.5	28.5	65	12	50	8.5	7	53.5	22	5

G连接口略图

G连接口外形尺寸

简略型号	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-G1/4	500	06	06	／	G1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-G3/8	500	10	10	／	G3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-G1/2	500	13	12	／	G1/2	16	83	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-G3/4	400	20	20	／	G3/4	18	93	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-G1	350	25	25	／	G1	21	115	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5

NPT连接口略图

NPT连接口外形尺寸

简略型号	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-NPT1/4	500	06	06	／	NPT1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-NPT3/8	500	10	10	／	NPT3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-NPT1/2	500	13	12	／	NPT1/2	16	83	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-NPT3/4	400	20	20	／	NPT3/4	18	95	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-NPT1	350	25	25	／	NPT1	21	113	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5

LR连接口略图

LR连接口外形尺寸

简略型号	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-08LR	500	06	06	08	M14×1.5	10	67	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-12LR	500	10	10	12	M18×1.5	11	74	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-15LR	500	13	12	15	M22×1.5	12	82	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-18LR	500	13	12	18	M26×1.5	12	82	48	35	38.5	18	45	12	30	6.5	6	35	12	3
VH3V-22LR	400	20	19	22	M30×2	14	101	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-28LR	350	25	24	28	M36×2	14	108	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5

SR连接口略图

SR连接口外形尺寸

简略型号	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-10SR	500	06	06	10	M18×1.5	12	73	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-14SR	500	10	10	14	M22×1.5	14	80	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-16SR	500	13	12	16	M24×1.5	14	86	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-20SR	500	13	12	20	M30×2	16	90	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-25SR	400	20	20	25	M36×2	18	109	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-30SR	350	25	25	30	M42×2	20	120	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5



声明：【VH3V二位三通高压球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的VH3V二位三通高压球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
