Q21F广式外螺纹球阀

您的位置:阀门 - 球阀 - Q21F广式外螺纹球阀 更新时间:2024-03-27 09:03:34

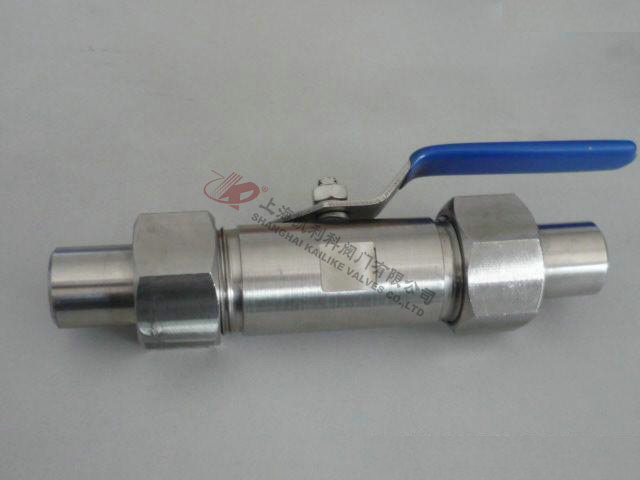

Q21F广式外螺纹球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Q21F广式外螺纹球阀启闭件作为一个球体,利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断,结构简单、密...

    • 产品描述
    • 在线询价
    • 技术咨询
    Q21F广式外螺纹球阀Q21F广式外螺纹球阀

    Q21F广式外螺纹球阀启闭件作为一个球体,利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断,结构简单、密封性能好,而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭。

    产品名称: 广式外螺纹球阀 产品型号: Q21F
    公称通径: DN15~DN100 结构形式: 球形
    公称压力: 1.6Mpa~4.0Mpa 连接方式: 法兰、内螺纹、外螺纹、焊接
    适用温度: ≤150ºC 驱动方式: 手动、电动、气动
    阀体材质: 碳钢、WCB、铸钢、不锈钢304/316/316L 制造标准: 国标GB、德国DIN、美国API、ANSI、ISO
    适用介质: 食品、水、油、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Q21F广式外螺纹球阀启闭件作为一个球体,利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断,结构简单、密封性能好,而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭。

    主要零件材料

    适用介质 阀体 球阀球体、阀杆 手柄 密封圈 垫片、填料
    水、蒸汽、油品 A105、45 1Cr18/1Cr18Ni9Ti


    SS304
    聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
    硝酸类 SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
    醋酸类 SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

    外形结构图



    主要外形尺寸

    公称直径 尺寸(mm)
    d L L1 M Lo Q61对焊接头总长
    6 8 85 15 20×1.5 110 166
    10 10 85 16 24×1.5 110 166
    15 10 85 18 30×2 110 172
    20 13 90 18 36×2 110 187
    25 17 100 20 42×2 110 227
    32 22 120 20 52×2 150 235
    40 25 135 25 60×3 150 255
    50 32 140 25 72×3 150 291

    声明:【Q21F广式外螺纹球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q21F广式外螺纹球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
