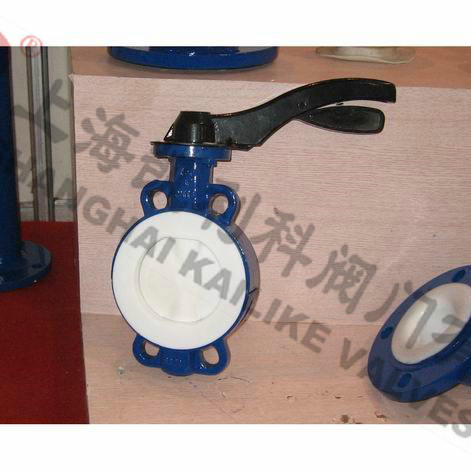

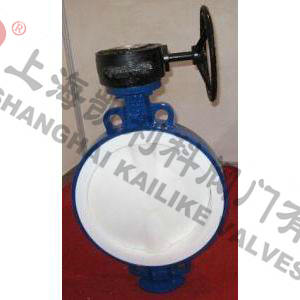

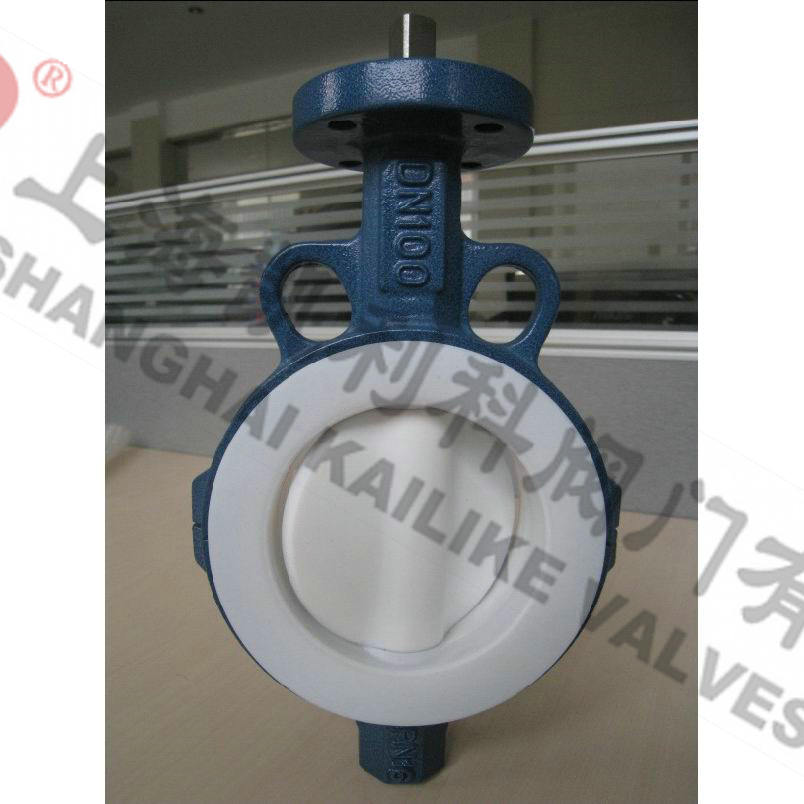

D71F46手动衬氟蝶阀
D71F46手动衬氟蝶阀广泛用于防腐管道系统上。主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
|
产品名称： |
手动衬氟蝶阀 |
产品型号： |
D71F46 |
|
公称通径： |
DN40～DN1200 |
阀座密封： |
F4、F46 |
|
公称压力： |
1.0Mpa～1.6MPa |
连接方式： |
对夹式、法兰式 |
|
适用温度： |
-25ºC～+150ºC |
驱动方式： |
手动、蜗轮、电动、气动 |
|
阀体材质： |
铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
强酸、碱、硫酸、王水腐蚀性液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
D71F46手动衬氟蝶阀广泛用于防腐管道系统上。主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
产品特点
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；
2、四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c、轴的径向采用O型圈与金属垫的组合；
d、阀座镶在有弹性条的阀体的槽内；
3、采用可调弹性弹子定位。定位准确，结构简单。
应用标准
|
设计标准 |
GB12238 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
检验试验 |
GB/T13927 |
|
驱动方式 |
蜗轮、手动、电动、气动 |
性能规范
|
零件名称 |
材料 |
|
上下阀体 |
铸铁、铸钢、不锈钢、衬F46、F4 |
|
阀座 |
铸钢 |
|
带杆蝶板 |
铸钢、不锈钢、衬F46、F4 |
|
填料 |
F4 |
|
衬垫 |
硅橡胶 |
|
蜗轮手柄 |
球墨铸铁 |

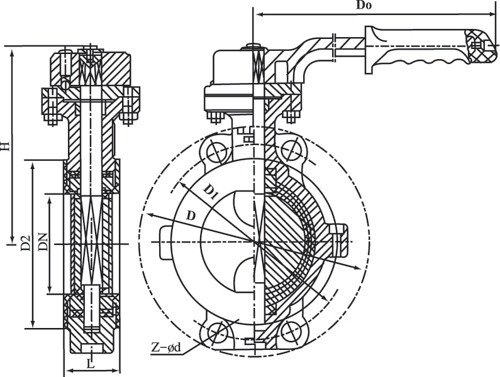

结构尺寸图
主要外形尺寸
公称通经
DN(mm) |
外形尺寸（mm） |
|
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
40 |
33 |
145 |
110 |
85 |
3 |
16 |
4-φ18 |
|
50 |
43 |
152 |
120.5 |
92 |
3 |
16 |
4-φ18 |
|
65 |
46 |
178 |
139.5 |
105 |
3 |
18 |
4-φ18 |
|
80 |
46 |
190 |
152.5 |
127 |
3 |
19 |
4-φ18 |
|
100 |
52 |
229 |
190.5 |
157 |
3 |
24 |
8-φ18 |
|
125 |
56 |
254 |
216 |
186 |
3 |
24 |
8-φ18 |
|
150 |
56 |
279 |
241.5 |
216 |
3 |
26 |
8-φ23 |
|
200 |
60 |
343 |
298.5 |
270 |
3 |
29 |
8-φ23 |
