D681X卫生级快装气动蝶阀

您的位置:阀门 - 蝶阀 - D681X卫生级快装气动蝶阀 更新时间:2024-03-27 09:03:15

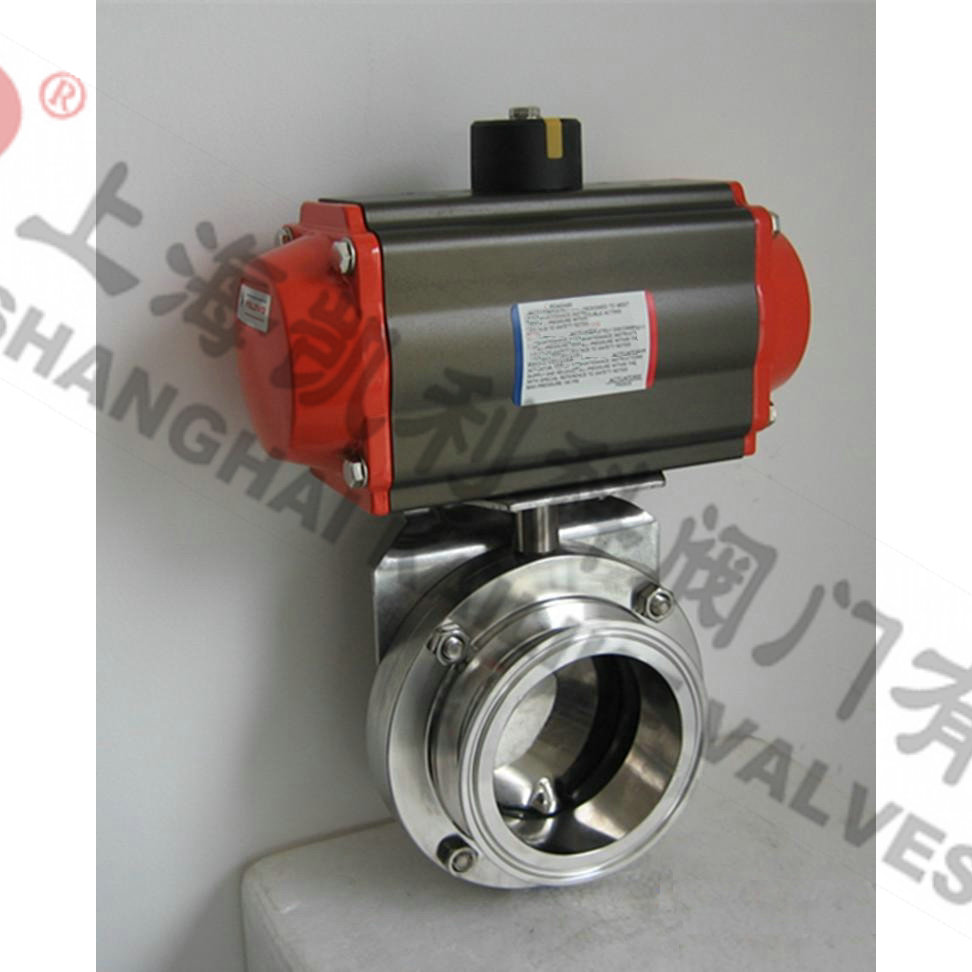

D681X卫生级快装气动蝶阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:D681X卫生级快装气动蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级快装气动蝶阀是用圆形蝶板作启闭件并随阀杆转动来...

    • 产品描述
    • 在线询价
    • 技术咨询
    D681X卫生级快装气动蝶阀D681X卫生级快装气动蝶阀

    D681X卫生级快装气动蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级快装气动蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。

    产品名称: 卫生级快装气动蝶阀 产品型号: D81X
    公称通径: DN25~DN200 阀座密封: 丁青橡胶、聚四氟乙烯
    公称压力: 1.0Mpa~1.6MPa 连接方式: 卡箍、外螺纹、焊接
    适用温度: -20ºC~+80ºC-150ºC 驱动方式: 手动、电动、气动
    阀体材质: 不锈钢304、316、316L 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    D681X卫生级快装气动蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级快装气动蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。

    产品优点

    1 、蝶阀橡胶密封圈与阀板均采用进口件,保证了蝶阀的使用性能和使用寿命;
    2 、采用高精度数控车床精车阀体,保证了蝶阀可靠的互换性,免去了因更换橡胶而不能保证其使用性能的麻烦;
    3 、阀杆镶装尼龙轴套,减小了磨擦力因而开启灵活轻松;
    4 、钢件均采用不锈钢制作,橡胶采用食品橡胶,卫生质量高;
    5 、阀体通径与管道内径等径,开启时窄而呈流线型的阀板与流体方向一致,流量大而阻力小,无物料积聚;
    6 、手柄采用扳动式和拉动式,可承受较大操作力矩,不易扳断;
    7 、开闭范围为0~90°,可固定于每隔15°的位置上,具有可调性,且开闭迅速,操作方便;
    8 、阀体均采用可拆连接,结构简单,维修方便;
    9 、造型轻巧美观,表面光亮而不粘尘,无毛刺扎手;
    10 、经过严密的强度和密封试验,保证质量。

    气动执行器

    气动执行器 双作用、单作用
    驱动气源 5-7bar压缩空气
    气动附件 限位开关、定位器、电磁阀、过滤减压阀、手轮机构
    公称通径 Φ25-Φ102
    公称压力 PN1.6
    适用温度 -30~+120℃
    连接方式 对夹式、卡箍快装式
    阀体结构 一体式、三块式
    阀体材质 304、316、316L
    阀板材质 304、316、316L
    阀座衬里 硅橡胶、氟橡胶、聚四氟
    适用介质 食品、医药、包装机械等卫生级别工况

    外形结构图

    主要外形尺寸

    规格
    ISO
    D D1 D2 L A H
    Φ25 21 50.5 78 66 144 165
    Φ32 29 50.5 78 66 144 165
    Φ38 35 50.5 86 70 144 169
    Φ51 47 64 102 76 163 190
    Φ63 59 77.5 115 98 163 200
    Φ76 72 91 128 98 214 210
    Φ89 80 106 139 102 214 215
    Φ102 97 119 154 106 252 225
    Φ108 102 119 159 106 252 230
    Φ133 125 145 185 140 270 255
    Φ159 150 172 215 260 354 305


    声明:【D681X卫生级快装气动蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的D681X卫生级快装气动蝶阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
