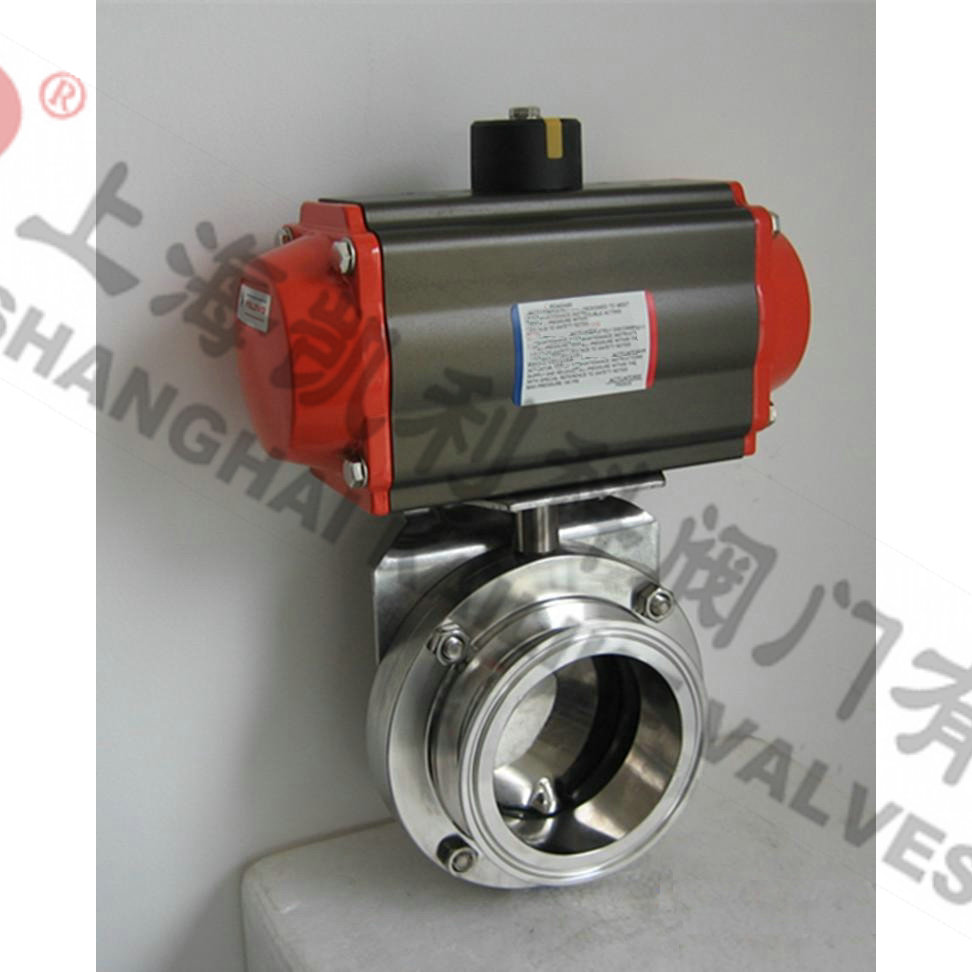

D681X卫生级气动蝶阀
D681X卫生级气动蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级气动蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。
|
产品名称： |
卫生级气动蝶阀 |
产品型号： |
D681X |
|
公称通径： |
DN25～DN200 |
阀座密封： |
丁青橡胶、聚四氟乙烯 |
|
公称压力： |
1.0Mpa～1.6MPa |
连接方式： |
卡箍、外螺纹、焊接 |
|
适用温度： |
-20ºC～+80ºC-150ºC |
驱动方式： |
手动、电动、气动 |
|
阀体材质： |
不锈钢304、316、316L |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
D681X卫生级气动蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级气动蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。
产品优点
1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命；
2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦；
3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松；
4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高；
5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚；
6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断；
7 、开闭范围为0~90°，可固定于每隔15°的位置上，具有可调性，且开闭迅速，操作方便；
8 、阀体均采用可拆连接，结构简单，维修方便；
9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手；
10 、经过严密的强度和密封试验，保证质量。
气动执行器
|
气动执行器 |
双作用、单作用 |
|
驱动气源 |
5-7bar压缩空气 |
|
气动附件 |
限位开关、定位器、电磁阀、过滤减压阀、手轮机构 |
|
公称通径 |
Φ25－Φ102 |
|
公称压力 |
PN1.6 |
|
适用温度 |
-30~+120℃ |
|
连接方式 |
对夹式、卡箍快装式 |
|
阀体结构 |
一体式、三块式 |
|
阀体材质 |
304、316、316L |
|
阀板材质 |
304、316、316L |
|
阀座衬里 |
硅橡胶、氟橡胶、聚四氟 |
|
适用介质 |
食品、医药、包装机械等卫生级别工况 |

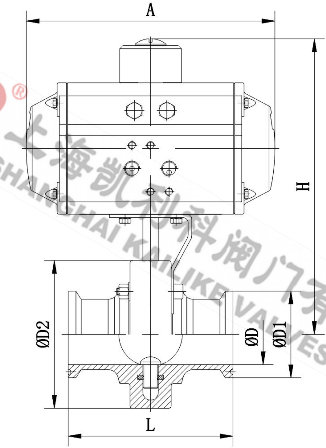

外形结构图
主要外形尺寸
规格
ISO |
D |
D1 |
D2 |
L |
A |
H |
|
Φ25 |
21 |
50.5 |
78 |
66 |
144 |
165 |
|
Φ32 |
29 |
50.5 |
78 |
66 |
144 |
165 |
|
Φ38 |
35 |
50.5 |
86 |
70 |
144 |
169 |
|
Φ51 |
47 |
64 |
102 |
76 |
163 |
190 |
|
Φ63 |
59 |
77.5 |
115 |
98 |
163 |
200 |
|
Φ76 |
72 |
91 |
128 |
98 |
214 |
210 |
|
Φ89 |
80 |
106 |
139 |
102 |
214 |
215 |
|
Φ102 |
97 |
119 |
154 |
106 |
252 |
225 |
|
Φ108 |
102 |
119 |
159 |
106 |
252 |
230 |
|
Φ133 |
125 |
145 |
185 |
140 |
270 |
255 |
|
Φ159 |
150 |
172 |
215 |
260 |
354 |
305 |
声明：【D681X卫生级气动蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的D681X卫生级气动蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
