D71X卫生级对夹蝶阀
D71X卫生级对夹蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级对夹蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。
|
产品名称： |
卫生级对夹蝶阀 |
产品型号： |
D71X |
|
公称通径： |
DN25～DN200 |
阀座密封： |
丁青橡胶、聚四氟乙烯 |
|
公称压力： |
1.0Mpa～1.6MPa |
连接方式： |
对夹、卡箍快装、外螺纹、焊接 |
|
适用温度： |
-20ºC～+80ºC-150ºC |
驱动方式： |
手动、电动、气动 |
|
阀体材质： |
不锈钢304、316、316L |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
D71X卫生级对夹蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级对夹蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。
产品优点
1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命；
2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦；
3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松；
4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高；
5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚；
6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断；
7 、开闭范围为0~90°，可固定于每隔15°的位置上，具有可调性，且开闭迅速，操作方便；
8 、阀体均采用可拆连接，结构简单，维修方便；
9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手；
10 、经过严密的强度和密封试验，保证质量。

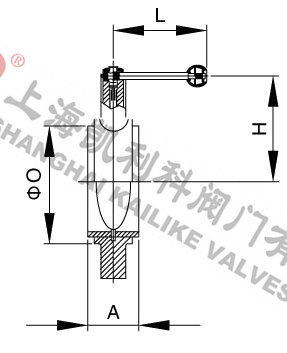

外形结构图
主要外形尺寸
|
（SIZE） |
A |
O |
L |
H |
|
DN25 |
36 |
65 |
125 |
122 |
|
DN32 |
36 |
70 |
125 |
122 |
|
DN40 |
36 |
80 |
130 |
122 |
|
DN50 |
42 |
95 |
130 |
127 |
|
DN65 |
44 |
108 |
130 |
133 |
|
DN80 |
44 |
125 |
140 |
142 |
|
DN100 |
50 |
157 |
160 |
155 |
|
DN125 |
56 |
183 |
200 |
160 |
|
DN150 |
56 |
207 |
200 |
190 |
|
DN200 |
60 |
252 |
220 |
240 |
|
DN250 |
68 |
300 |
|
|
|
DN300 |
74 |
345 |
|
|
|
DN350 |
80 |
410 |
|
|
声明：【D71X卫生级对夹蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的D71X卫生级对夹蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
