D61X卫生级焊接蝶阀

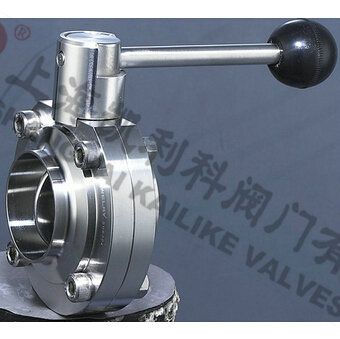

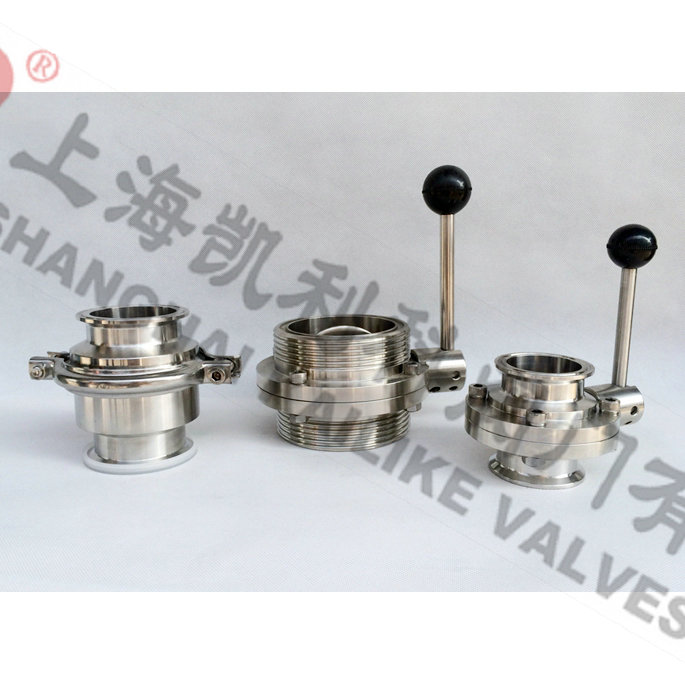

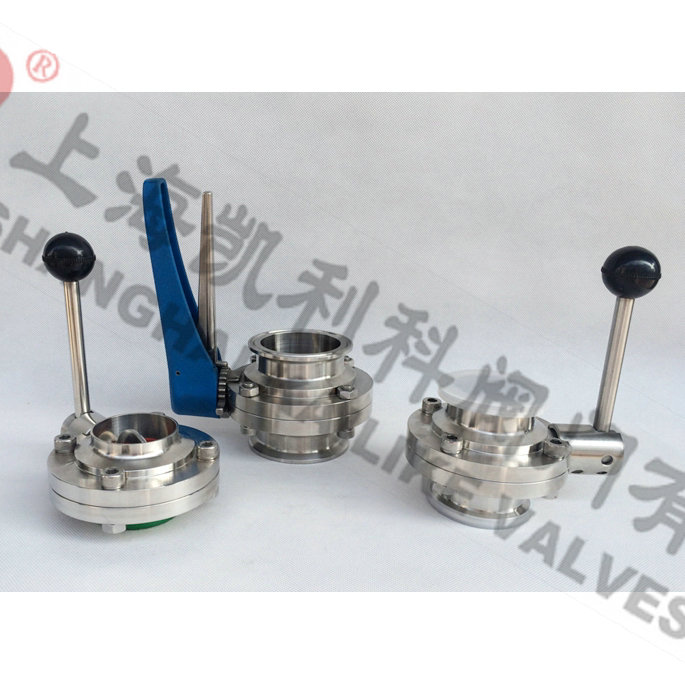

D61X卫生级焊接蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级焊接蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。
|
产品名称： |
卫生级焊接蝶阀 |
产品型号： |
D61X |
|
公称通径： |
DN25～DN200 |
阀座密封： |
丁青橡胶、聚四氟乙烯 |
|
公称压力： |
1.0Mpa～1.6MPa |
连接方式： |
卡箍快装、外螺纹、焊接 |
|
适用温度： |
-20ºC～+80ºC-150ºC |
驱动方式： |
手动、电动、气动 |
|
阀体材质： |
不锈钢304、316、316L |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
D61X卫生级焊接蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级焊接蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。
产品优点
1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命；
2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦；
3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松；
4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高；
5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚；
6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断；
7 、开闭范围为0~90°，可固定于每隔15°的位置上，具有可调性，且开闭迅速，操作方便；
8 、阀体均采用可拆连接，结构简单，维修方便；
9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手；
10 、经过严密的强度和密封试验，保证质量。
外形结构图
主要外形尺寸 ISO/IDF
|
Size |
O |
D |
Kxk |
A |
H |
|
φ19 |
78.0 |
19.0 |
8.0×8.0 |
50.0 |
39.0 |
|
φ25 |
78.0 |
25.4 |
8.0×8.0 |
50.0 |
39.0 |
|
φ32 |
78.0 |
31.5 |
8.0×8.0 |
50.0 |
39.0 |
|
φ38 |
86.0 |
38.1 |
8.0×8.0 |
50.0 |
43.0 |
|
φ45 |
90.0 |
45.0 |
8.0×8.0 |
50.0 |
45.0 |
|
φ51 |
102.0 |
50.8 |
10.0×10.0 |
52.0 |
51.0 |
|
φ57 |
106.0 |
57.0 |
10.0×10.0 |
52.0 |
53.0 |
|
φ63 |
115.0 |
63.5 |
10.0×10.0 |
56.0 |
57.5 |
|
φ76 |
128.0 |
78.2 |
10.0×10.0 |
56.0 |
64.0 |
|
φ89 |
139.0 |
89.0 |
11.0×11.0 |
60.0 |
69.5 |
|
φ102 |
154.0 |
101.6 |
11.0×11.0 |
64.0 |
77.0 |
|
φ108 |
159.0 |
108.0 |
11.0×11.0 |
64.0 |
79.5 |
|
φ138 |
185.0 |
133.0 |
11.0×11.0 |
80.0 |
92.5 |
|
φ159 |
215.0 |
159.0 |
11.0×11.0 |
80.0 |
107.5 |
|
φ219 |
285.0 |
219.0 |
14.0×14.0 |
90.0 |
142.5 |
外形结构图
主要外形尺寸 DIN
|
Size |
O |
D |
Kxk |
A |
H |
|
DN15 |
78.0 |
18.0 |
8.0×8.0 |
50.0 |
39.0 |
|
DN20 |
78.0 |
22.0 |
8.0×8.0 |
50.0 |
39.0 |
|
DN25 |
78.0 |
28.0 |
8.0×8.0 |
50.0 |
39.0 |
|
DN32 |
86.0 |
34.0 |
8.0×8.0 |
50.0 |
43.0 |
|
DN40 |
90.0 |
40.0 |
8.0×8.0 |
50.0 |
45.0 |
|
DN50 |
106.0 |
52.0 |
10.0×10.0 |
52.0 |
53.0 |
|
DN65 |
124.0 |
70.0 |
10.0×10.0 |
58.0 |
62.0 |
|
DN80 |
139.0 |
85.0 |
11.0×11.0 |
60.0 |
69.5 |
|
DN100 |
159.0 |
104.0 |
11.0×11.0 |
64.0 |
79.5 |
|
DN125 |
185.0 |
129.0 |
11.0×11.0 |
80.0 |
92.5 |
|
DN150 |
215.0 |
154.0 |
11.0×11.0 |
90.0 |
107.5 |
外形结构图
主要外形尺寸SMS
|
Size |
O |
Kxk |
A |
H |
|
19 |
78.0 |
8.0×8.0 |
50.0 |
39.0 |
|
25 |
78.0 |
8.0×8.0 |
50.0 |
39.0 |
|
32 |
78.0 |
8.0×8.0 |
50.0 |
39.0 |
|
38 |
85.0 |
8.0×8.0 |
52.0 |
43.0 |
|
51 |
102.0 |
10.0×10.0 |
56.0 |
51.0 |
|
63 |
115.0 |
10.0×10.0 |
56.0 |
57.5 |
|
78 |
128.0 |
10.0×10.0 |
56.0 |
64.0 |
|
89 |
139.0 |
11.0×11.0 |
60.0 |
69.5 |
|
102 |
154.0 |
11.0×11.0 |
64.0 |
77.0 |
外形结构图
主要外形尺寸 3A
|
Size |
O |
D |
Kxk |
A |
H |
|
1" |
78.0 |
12.7 |
8.0×8.0 |
50.0 |
39.0 |
|
3/4" |
78.0 |
19.1 |
8.0×8.0 |
50.0 |
39.0 |
|
1" |
78.0 |
25.4 |
8.0×8.0 |
50.0 |
39.0 |
|
1 1/2" |
86.0 |
38.1 |
8.0×8.0 |
50.0 |
43.0 |
|
2" |
102.0 |
50.8 |
10.0×10.0 |
52.0 |
51.0 |
|
2 1/2" |
115.0 |
63.5 |
10.0×10.0 |
56.0 |
57.5 |
|
3" |
128.0 |
76.2 |
10.0×10.0 |
56.0 |
64.0 |
|
4" |
154.0 |
101.6 |
11.0×11.0 |
64.0 |
77.0 |
|
5" |
215.0 |
152.4 |
11.0×11.0 |
90.0 |
107.5 |
|
6" |
285.0 |
203.2 |
14.0×14.0 |
90.084.0 |
142.5 |
