800X压差旁通平衡阀

您的位置:阀门 - 水力控制阀 - 800X压差旁通平衡阀 更新时间:2024-03-27 09:03:11
800X压差旁通平衡阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:800X压差旁通平衡阀是一种用于空调系统供、回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确互定直,并可最大限...

    • 产品描述
    • 在线询价
    • 技术咨询

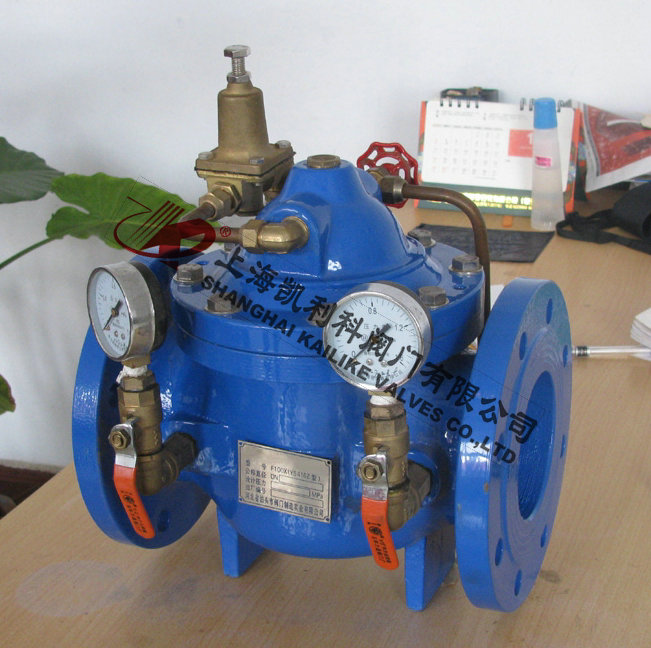

    800X压差旁通平衡阀800X压差旁通平衡阀

    800X压差旁通平衡阀是一种用于空调系统供、回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确互定直,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。200X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。

    产品名称: 压差旁通平衡阀 产品型号: 800X
    公称通径: DN20~DN800 结构形式: 膜片压板式
    工作压力: 1.0MPa~1.6MPa~2.5MPa 连接方式: 法兰
    适用温度: -0ºC~+80ºC 功能作用: 平衡压差
    阀体材质: 铸铁、铸钢、不锈钢、黄铜 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水 生产厂家: 上海凯利科阀门有限公司

    产品说明

    800X压差旁通平衡阀是一种用于空调系统供、回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确互定直,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。200X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。

    工作原理

    800X压差旁通平衡阀主要由针阀,压差控制导阀,球阀,微型过滤器和压力表组成水力控制阀接管系统,通过专门设计导阀控制室,对压力变化信号进行比较,输出主阀开度信号,控制主阀开度,从而控制主阀出口压差在设定值上。

    结构特点

    800X压差旁通平衡阀一般对阀门而言,当阀芯开度一定程度时,阀门通过流量的大型而变化,是用一个自动调节阀瓣和手动调节组成,利用介质自身流量和压差变化,自我控制而保持流经被该系统控制流量不变的阀门。

    技术参数

    公称压力Mpa 壳体实验压力Mpa 密封实验压力Mpa 适用介质 适用温度
    1.0 1.5 1.1 0~80℃
    1.6 2.4 1.76
    2.5 3.75 2.75

    主要零件

    零件名称 材质
    阀体,阀盖 铸铁,铸钢,球墨铸铁
    阀座 青铜,不锈钢
    阀瓣 碳钢,不锈钢,丁晴橡胶
    阀杆 青铜,不锈钢
    膜片压板 铸钢,不休钢
    弹簧 不锈钢

    外形结构图



    主要外形尺寸

    DN 50 65 80 100 125 150 200 250 300 350 400
    L 210 245 265 290 330 355 505 555 610 650 758
    H1 160 180 200 270 310 320 370 430 480 525 580
    H2 610 625 642 750 808 864 1135 1185 1325 1385 1445

    安装示意图


    声明:【800X压差旁通平衡阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的800X压差旁通平衡阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
