Q61N高压对焊球阀

Q61N高压对焊球阀
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的Q61N高压对焊球阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/74.html

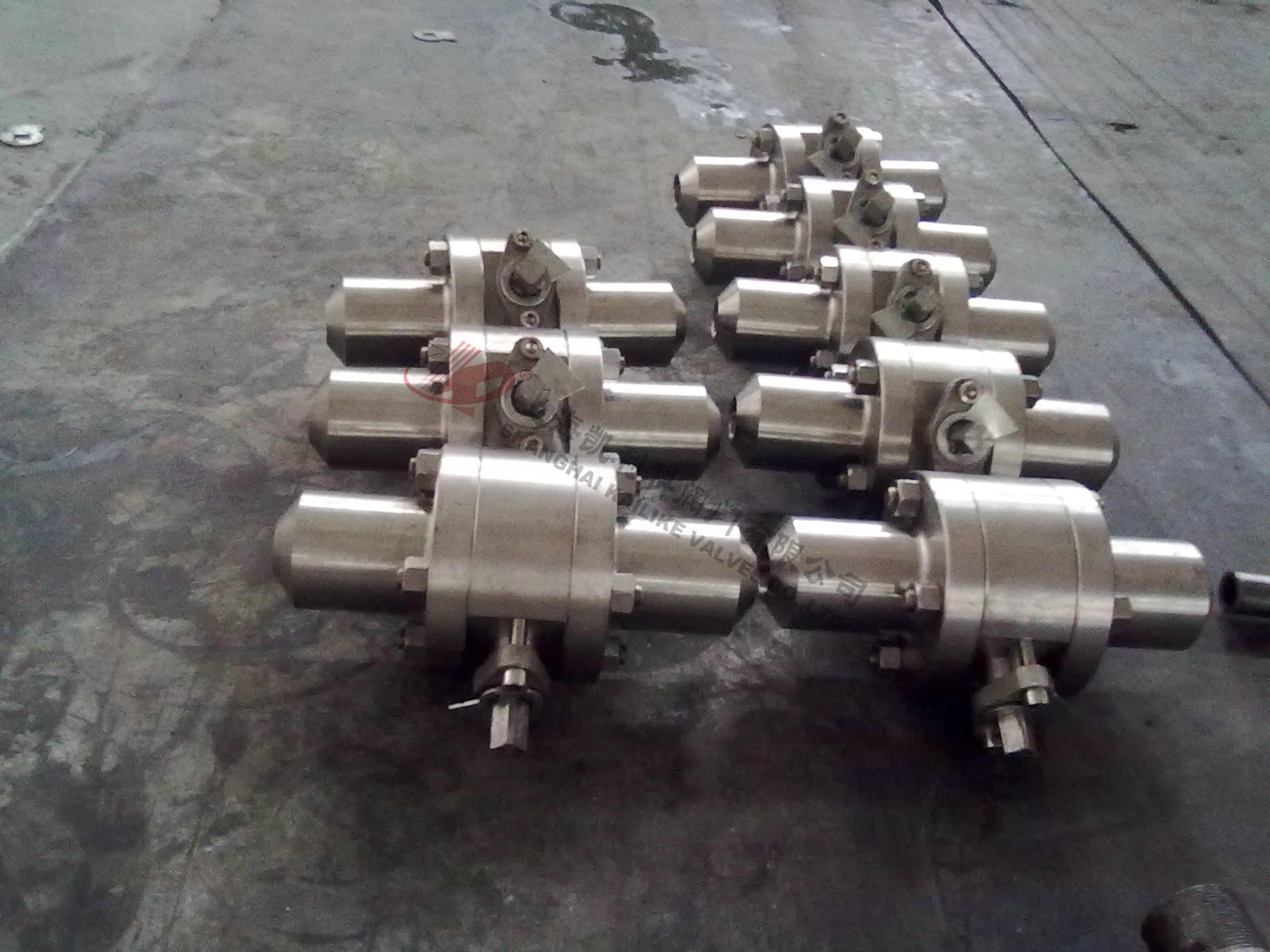

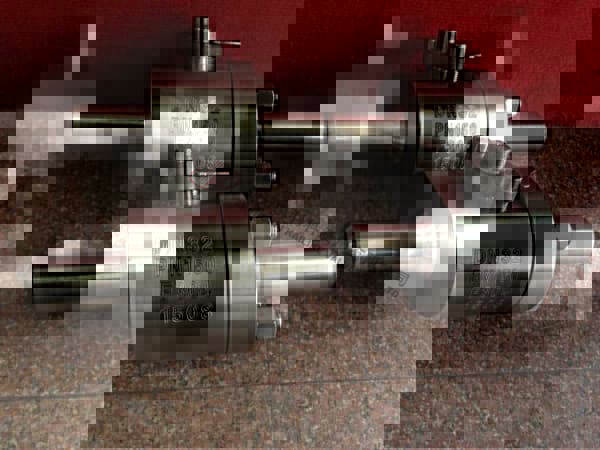

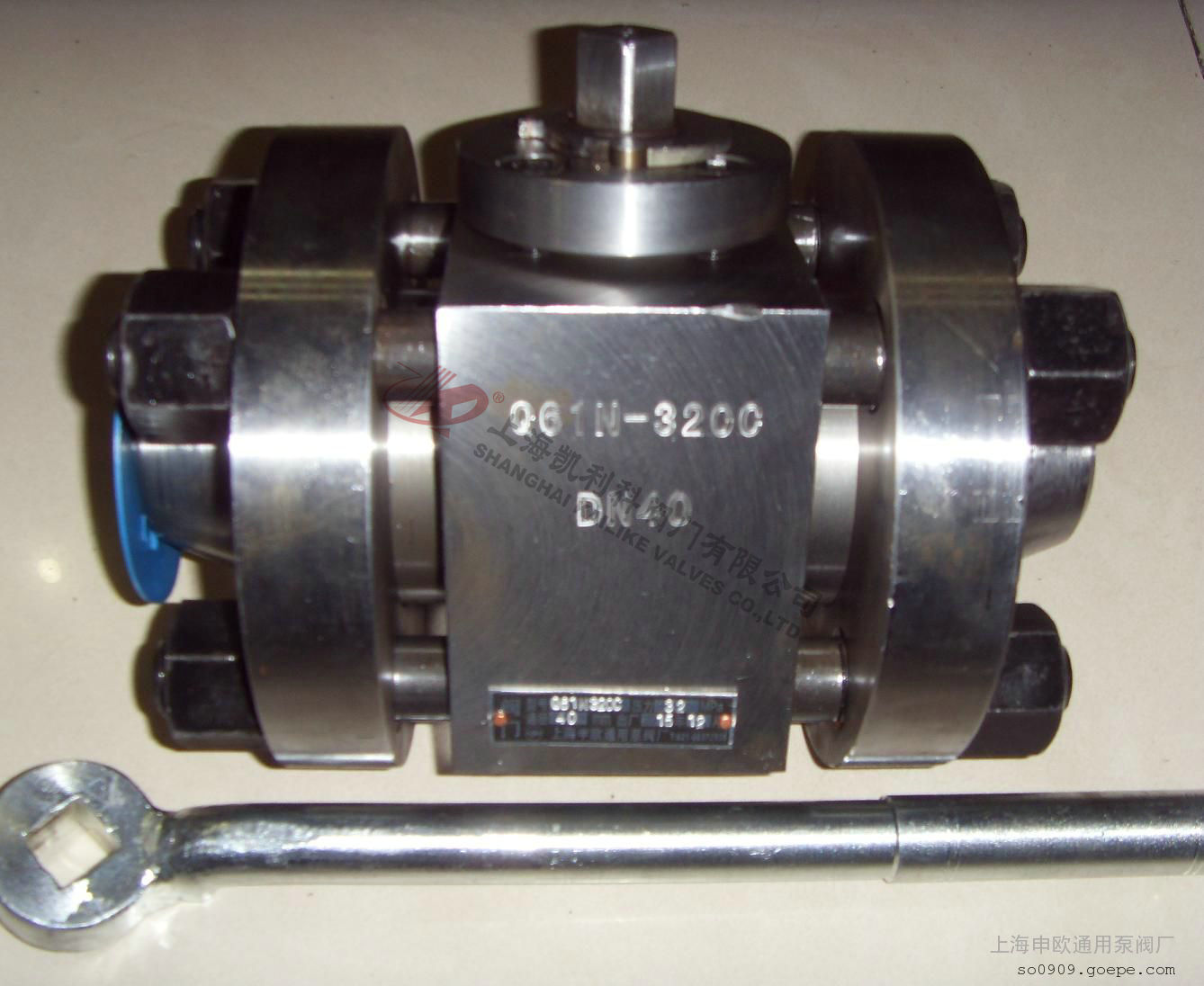

    Q61N高压对焊球阀Q61N高压对焊球阀

    Q61N高压对焊球阀启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制。高压对焊球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

    产品名称: 高压对焊球阀 产品型号: Q61N
    公称通径: DN15~DN200 结构形式: 球形
    公称压力: 16.0Mpa~32.0Mpa 连接方式: 对焊式
    适用温度: -20~80℃ 驱动方式: 手动、电动、气动
    阀体材质: A105锻钢、WCB铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、燃气及某些腐蚀性液体 生产厂家: 上海剑阀阀门有限公司

    产品说明

    Q61N高压对焊球阀启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制。高压对焊球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,对焊球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。高压对焊球阀阀体可以是整体的,也可以是组合式的。

    主要优点

    1.流体阻力小,全通径的球阀基本没有流阻。
    2.结构简单、体积小、重量轻。
    3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
    4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
    5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
    6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
    7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

    主要特点

    1、本产品所有部件均为锻件。
    2、采用下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出。
    3、采用镶嵌式阀座。阀座背后设置O型圈,确保介质不外漏。

    主要零件材料

    零件名称 材质
    GB ASTM
    阀体、阀盖 WCB A216-WCB
    密封圈 尼龙 尼龙
    球体 1Cr18Ni9Ti SS 304
    阀座、阀杆 2Cr13 A246-416
    O形圈 橡胶 橡胶
    双头螺栓 35CrMoA A193-B7

    主要性能规范

    公称压力PN 16 32 MPa
    强度试验压力PT 24 48 MPa
    低压密封试验力 0.6 MPa
    高压密封试验力 17.6 35.2 MPa
    适用介质 水、油品、蒸汽
    适用温度 -40~80℃

    外形结构图

    主要外形尺寸

    型号 公称通径 尺寸(mm)
    L L1 D D1 H L0



    Q61N-160/320
    10 150 60 90 17 58 220
    15 170 70 100 23 62 220
    20 191 81 110 29 75 250
    25 205 95 115 36 80 250
    32 230 110 150 43 96 300
    40 260 120 170 49 111 400
    50 330 140 200 61 128 400
    65 360 150 225 80 180 500
    80 380 160 270 105 200 600
    100 430 188 320 118 245 800

    声明:【Q61N高压对焊球阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的Q61N高压对焊球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
