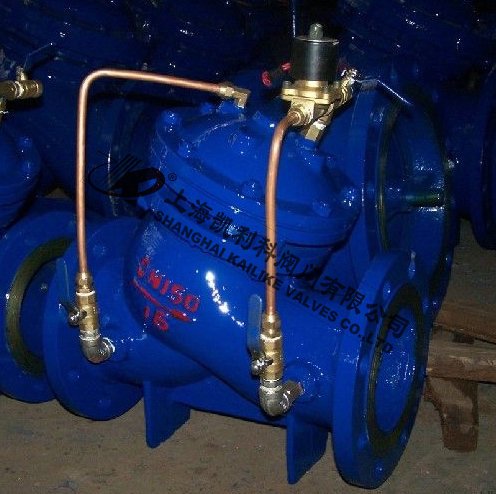

J145X隔膜式电动遥控阀
J145X隔膜式电动遥控阀安装在各类给水、建筑、石油、化工、治金、排水、食品、电站、核电等领域的管路中，根据电信号或手动操作，使阀门打开或关闭。隔膜式电动遥控阀特点：准确快速的控制反应，关闭速度可调，阀门平稳关闭而不会产生压力波动，采用三向电磁阀，维护简单。
|
产品名称： |
隔膜式电动遥控阀 |
产品型号： |
J145X |
|
公称通径： |
DN50～DN1000 |
结构形式： |
隔膜式 |
|
工作压力： |
1.0MPa～1.6MPa～2.5MPa |
连接方式： |
法兰 |
|
适用温度： |
-0ºC～+80ºC |
功能作用： |
远程遥控开关 |
|
阀体材质： |
球墨铸铁、铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水、海水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
J145X隔膜式电动遥控阀安装在各类给水、建筑、石油、化工、治金、排水、食品、电站、核电等领域的管路中，根据电信号或手动操作，使阀门打开或关闭。隔膜式电动遥控阀特点：准确快速的控制反应，关闭速度可调，阀门平稳关闭而不会产生压力波动，采用三向电磁阀，维护简单。
设计标准
设计与制造：GJ/T167-2002的规定
法兰连接按：GB/T9113.1-2010规定
压力实验按：GB/T13927-2008的规定
结构长度按：企业标准和客户固定
结构特点
J145X隔膜式电动遥控阀主要由阀体、阀瓣、阀杆、电磁导阀、针型阀、小球阀、过滤器等组成。该阀具有操作简单，启闭灵活，无噪音等优点，是实现自动控制，集中控制和远程控制的理想设备。
零部件材料
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
|
阀座 |
锡青铜、不锈钢 |
|
阀瓣 |
碳钢、不锈钢+丁腈橡胶 |
|
阀杆 |
铝青钢、铬不锈钢 |
|
膜片 |
丁腈橡胶 |
|
膜片压板 |
碳钢、不锈钢 |
|
弹簧 |
不锈钢 |
性能规范
|
阀体部分 |
型号 |
J145X |
|
公称压力Mpa |
1.0~2.5Mpa |
|
实验压力 |
密封Mpa |
1.1 |
|
强度Mpa |
1.5 |
|
适用介质 |
水 |
|
介质温度 |
≤80℃ |
|
驱动部分 |
驱动介质 |
水 |
|
驱动压力 |
0.3~1.0 |
|
控制部分 |
控制器输出电压(v) |
AC220 |
|
电磁阀线圈压力(V) |
DC24 |
|
电磁线圈功耗(V) |
6 |
外形结构图
主要外形尺寸1.0MPa
|
DN |
L |
H |
D |
D1 |
n-d |
|
50 |
205 |
293 |
165 |
125 |
4-18 |
|
65 |
220 |
328 |
185 |
145 |
4-18 |
|
80 |
250 |
364 |
200 |
160 |
8-18 |
|
100 |
290 |
418 |
220 |
180 |
8-18 |
|
125 |
330 |
481 |
250 |
210 |
8-18 |
|
150 |
350 |
543 |
285 |
240 |
8-22 |
|
200 |
400 |
673 |
340 |
295 |
8-22 |
|
250 |
500 |
792 |
395 |
350 |
12-22 |
|
300 |
560 |
927 |
445 |
400 |
12-22 |
|
350 |
600 |
957 |
505 |
460 |
16-22 |
|
400 |
700 |
1188 |
565 |
515 |
16-26 |
|
450 |
770 |
1218 |
615 |
565 |
20-26 |
|
500 |
800 |
1256 |
670 |
620 |
20-26 |
|
600 |
900 |
1600 |
780 |
725 |
20-30 |
|
700 |
1000 |
1750 |
895 |
840 |
24-30 |
|
800 |
1100 |
1900 |
1015 |
950 |
24-33 |
|
900 |
1200 |
2100 |
1115 |
1050 |
28-33 |
|
1000 |
1300 |
2400 |
1230 |
1160 |
28-36 |
主要外形尺寸1.6MPa
|
DN |
L |
H |
D |
D1 |
n-d |
|
50 |
205 |
293 |
165 |
125 |
4-18 |
|
65 |
220 |
328 |
185 |
145 |
4-18 |
|
80 |
250 |
364 |
200 |
160 |
8-18 |
|
100 |
290 |
418 |
220 |
180 |
8-18 |
|
125 |
330 |
481 |
250 |
210 |
8-18 |
|
150 |
350 |
543 |
285 |
240 |
8-22 |
|
200 |
400 |
673 |
340 |
295 |
12-22 |
|
250 |
500 |
792 |
405 |
355 |
12-26 |
|
300 |
560 |
927 |
460 |
410 |
12-26 |
|
350 |
600 |
957 |
520 |
470 |
16-26 |
|
400 |
700 |
1188 |
580 |
525 |
16-30 |
|
450 |
770 |
1218 |
640 |
585 |
20-30 |
|
500 |
800 |
1256 |
715 |
650 |
20-33 |
|
600 |
900 |
1600 |
840 |
770 |
20-36 |
|
700 |
1000 |
1750 |
910 |
840 |
24-36 |
|
800 |
1100 |
1900 |
1025 |
950 |
24-39 |
主要外形尺寸2.5MPa
|
DN |
L |
H |
D |
D1 |
n-d |
|
50 |
205 |
293 |
165 |
125 |
4-18 |
|
65 |
220 |
328 |
185 |
145 |
8-18 |
|
80 |
250 |
364 |
200 |
160 |
8-18 |
|
100 |
290 |
418 |
235 |
190 |
8-22 |
|
125 |
330 |
481 |
270 |
220 |
8-22 |
|
150 |
350 |
543 |
300 |
250 |
8-26 |
|
200 |
400 |
673 |
360 |
310 |
8-26 |
|
250 |
500 |
792 |
425 |
370 |
12-30 |
|
300 |
560 |
927 |
485 |
430 |
16-30 |
|
350 |
600 |
957 |
555 |
490 |
16-33 |
|
400 |
700 |
1188 |
620 |
550 |
16-36 |
|
450 |
770 |
1218 |
670 |
600 |
20-36 |
|
500 |
800 |
1256 |
730 |
660 |
20-36 |
安装示意图
声明：【J145X隔膜式电动遥控阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J145X隔膜式电动遥控阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
