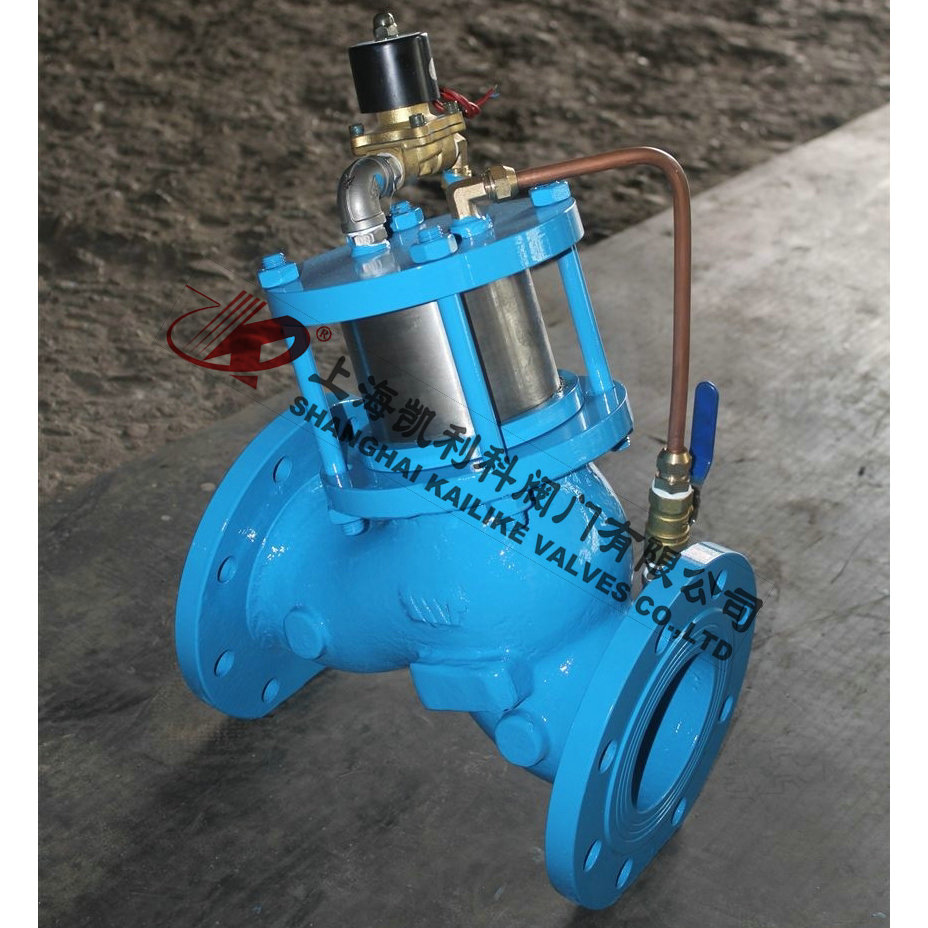

H108X活塞式电动遥控阀
H108X活塞式电动遥控阀主要安装在给类给水管道上，根据电信号或手动操作，使阀门打开或关闭。准确快速控制反应。关闭速度可调，阀门平稳关闭而不会产生压力波动。采用三向电磁阀，维护简单。
|
产品名称： |
活塞式电动遥控阀 |
产品型号： |
H108X |
|
公称通径： |
DN50～DN600 |
结构形式： |
活塞式 |
|
工作压力： |
1.0MPa～1.6MPa～2.5MPa |
连接方式： |
法兰 |
|
适用温度： |
-0ºC～+80ºC |
功能作用： |
远程遥控开关 |
|
阀体材质： |
球墨铸铁、铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水、海水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
H108X活塞式电动遥控阀主要安装在给类给水管道上，根据电信号或手动操作，使阀门打开或关闭。准确快速控制反应。关闭速度可调，阀门平稳关闭而不会产生压力波动。采用三向电磁阀，维护简单。
设计标准
设计与制造：GJ/T167-2002的规定
法兰连接按：GB/T9113.1-2010规定
压力实验按：GB/T13927-2008的规定
结构长度按：企业标准和客户固定
零部件材料
|
零件名称 |
材质名称 |
|
阀体、阀板、活塞、缸体 |
不锈钢 |
|
阀杆 |
不锈钢1Cr18Ni9TI,2Cr13 |
|
Y型密封圈 |
丁晴橡胶 |
|
垫片 |
石棉橡胶板 |
|
活塞皮碗 |
牛革，丁晴橡胶 |
性能规范
|
阀体部分 |
型号 |
H108X |
|
公称压力Mpa |
1.0~2.5Mpa |
|
实验压力 |
密封Mpa |
1.1 |
|
强度Mpa |
1.5 |
|
适用介质 |
水 |
|
介质温度 |
≤80℃ |
|
驱动部分 |
驱动介质 |
水 |
|
驱动压力 |
0.3~1.0 |
|
控制部分 |
控制器输出电压(v) |
AC220 |
|
电磁阀线圈压力(V) |
DC24 |
|
电磁线圈功耗(V) |
6 |
外形结构图
主要外形尺寸
|
DN |
L |
H |
D |
D1 |
n-d |
|
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5Mpa |
|
50 |
203 |
320 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
216 |
367 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
248 |
400 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
283 |
452 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
330 |
522 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
8-18 |
8-26 |
|
150 |
356 |
592 |
285 |
285 |
300 |
240 |
240 |
250 |
8-22 |
8-22 |
8-26 |
|
200 |
444 |
696 |
340 |
340 |
360 |
295 |
295 |
310 |
8-22 |
12-22 |
12-26 |
|
250 |
533 |
810 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
12-26 |
12-30 |
|
300 |
600 |
943 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
12-26 |
6-30 |
|
350 |
622 |
1200 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
16-26 |
16-33 |
|
400 |
698 |
1230 |
565 |
580 |
620 |
515 |
525 |
550 |
16-26 |
16-30 |
16-36 |
|
450 |
775 |
1230 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
20-30 |
20-36 |
|
500 |
811 |
1270 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
20-33 |
22-36 |
|
600 |
900 |
1600 |
780 |
840 |
|
725 |
770 |
|
20-30 |
20-36 |
|
安装示意图
