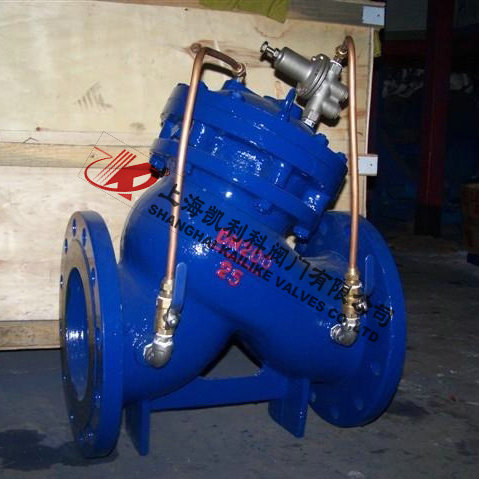

    YX741X可调式减压稳压阀YX741X可调式减压稳压阀

    YX741X可调式减压稳压阀一般安装在供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。YX741X可调式减压稳压阀产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。有隔膜式与活塞式可选。

    产品名称: 可调式减压稳压阀 产品型号: YX741X
    公称通径: DN40~DN1600 结构形式: 活塞式、隔膜式
    工作压力: 1.0MPa~2.5MPa 连接方式: 法兰
    适用温度: -20ºC~+80ºC 功能作用: 减压后稳压
    阀体材质: 铸铁、铸钢、不锈钢、黄铜 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水、给排水等 生产厂家: 上海剑阀阀门有限公司

    产品说明

    YX741X可调式减压稳压阀一般安装在供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。YX741X可调式减压稳压阀产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。有隔膜式与活塞式可选。

    结构特点

    YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。
    1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。
    2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。
    3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

    工作原理

    YX741X可调式减压稳压阀利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。
    当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。调节导阀弹簧即可设定出口压力。

    技术参数

    公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 适用介质 介质温度(℃)
    1.0 1.5 1.1 0.09-0.8 0-80
    1.6 2.4 1.76 0.15-1.4
    2.5 3.75 2.75 0.2-2.0

    主要零件

    零件名称 零件材料
    阀体阀盖 WCB
    阀座阀盘 铜合金/2Cr13
    密封圈 O型圈 丁腈橡胶
    阀杆 2Cr13
    弹簧 50CrVA
    缸套活塞(活塞型) 2Cr13
    膜片(膜片型) 夹织物丁腈橡胶
    浮球阀球阀 铜合金
    过滤器 不锈钢

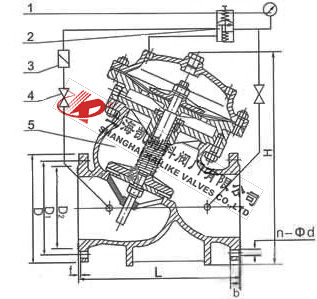

    外形结构图



    主要外形尺寸

    DN L H D
    mm
    D1
    mm
    b
    mm
    D2
    mm
    n-Φd
    mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
    40 240 270 150 150 150 110 110 110 18 18 18 88 88 84 4-17.5 4-17.5 4-18
    50 240 270 165 165 165 125 125 125 20 20 20 102 102 99 4-17.5 4-17.5 4-18
    65 270 340 185 185 185 145 145 145 20 20 22 122 122 118 4-17.5 4-17.5 8-18
    80 300 400 200 200 200 160 160 160 22 22 24 133 133 132 8-17.5 8-17.5 8-18
    100 350 440 220 220 235 180 180 190 24 24 24 158 158 156 8-17.5 8-17.5 8-22
    125 400 460 250 250 270 210 210 220 26 26 26 184 184 184 8-17.5 8-17.5 8-26
    150 480 500 285 285 300 240 240 250 26 26 28 212 212 211 8-22 8-22 8-26
    200 500 640 340 340 360 295 295 310 28 30 30 268 268 274 8-22 12-22 12-26
    250 605 690 395 405 425 350 355 370 28 32 32 320 320 330 12-22 12-26 12-30
    300 700 820 445 460 485 400 410 430 28 32 34 370 370 389 12-22 12-26 16-30
    350 800 950 505 520 555 460 470 490 30 36 38 430 430 448 16-22 16-26 16-33
    400 900 1400 565 580 620 515 525 550 32 38 40 482 482 503 16-26 16-30 16-36
    450 1000 1580 615 640 670 565 585 600 32 40 42 532 550 548 20-26 20-30 20-36
    500 1100 1600 670 715 730 620 650 660 34 42 44 585 585 609 20-26 20-33 20-36
    600 1300 1815 780 840 845 725 770 770 36 48 46 685 685 720 20-30 20-36 20-39
    700 1400 2040 895 910 960 840 840 875 40 54 50 800 800 820 24-30 24-36 24-42
    800 1500 2350 1015 1025 1085 950 950 990 44 58 54 905 905 925 24-33 24-39 24-48
    900 1700 2606 1115 1125 1185 1050 1050 1090 46 62 58 1005 1005 1028 28-33 28-39 28-48
    1000 1900 2765 1230 1255 1320 1160 1170 1210 50 66 62 1110 1110 1140 28-36 28-42 28-56
    1200 2050 2950 1455 1485 1530 1380 1390 1420 56 52 70 1330 1328 1350 32-39 32-48 32-55
    1400 2200 3180 1675 1685 1755 1590 1590 1640 62 58 76 1530 1530 1560 36-42 36-48 36-60
    1600 2400 3400 1915 1930 1955 1820 1820 1860 68 64 84 1750 1750 1780 40-48 40-55 40-60

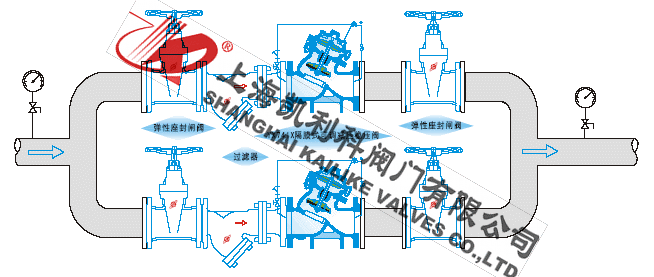

    安装示意图


    声明:【YX741X可调式减压稳压阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的YX741X可调式减压稳压阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
