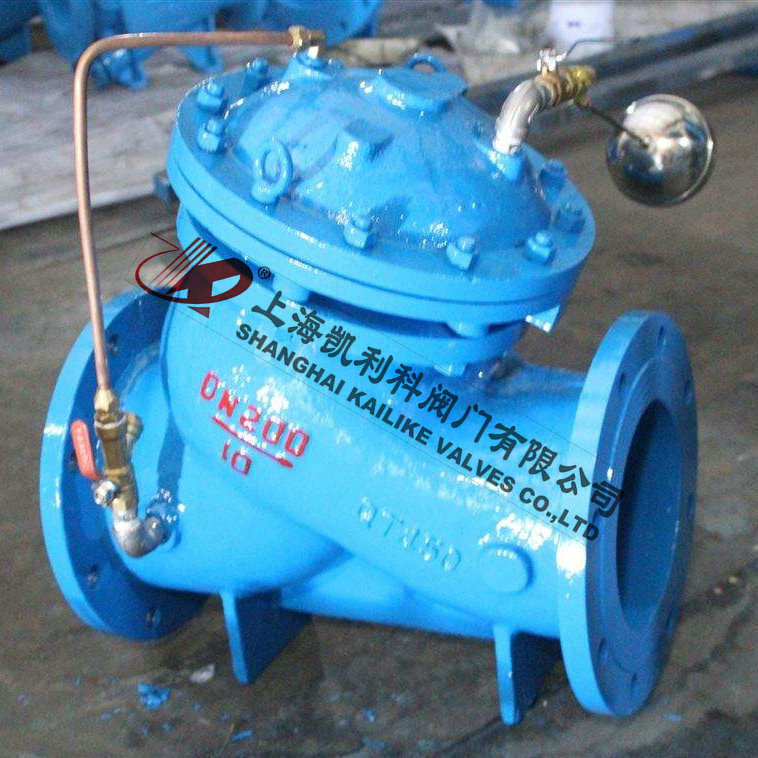

F745X隔膜式遥控浮球阀

F745X隔膜式遥控浮球阀
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的F745X隔膜式遥控浮球阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/728.html
    F745X隔膜式遥控浮球阀F745X隔膜式遥控浮球阀

    F745X隔膜式遥控浮球阀安装在水塔、水池的进口端管路上,完成保持水塔、水池液面的规定高度的功能。F745X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。

    产品名称: 隔膜式遥控浮球阀 产品型号: F745X
    公称通径: DN40~DN1600 结构形式: 活塞式
    工作压力: 1.0MPa~2.5MPa 连接方式: 法兰
    适用温度: -20ºC~+80ºC 功能作用: 控制水位
    阀体材质: 铸铁、铸钢、不锈钢、黄铜 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水、给排水等 生产厂家: 上海剑阀阀门有限公司

    产品说明

    F745X隔膜式遥控浮球阀安装在水塔、水池的进口端管路上,完成保持水塔、水池液面的规定高度的功能。F745X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。

    结构特点

    F745X隔膜式遥控浮球阀由主阀和浮球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采取膜片式或活塞式两类结构。接管系统由浮球阀、球阀和接管组成。
    F745X隔膜式遥控浮球阀直接利用浮球导阀进行液面控制,不需要其它装置和能源,结构简单,维护保养简便,控制不受水压影响,液面控制准确度高,密封可靠。
    1、关闭严密可靠。主阀密封采用橡胶密封环密封,关闭动力由主阀控制室自动形成,保持合适关闭力,密封寿命和可靠性高。
    2、操作方便,无需为阀门另配电控系统。阀门随液面高度变化自动开启和关闭。
    3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

    工作原理

    当管道从进水端给水时,由于球阀、浮球阀是常开的,水通过微型过滤器、球阀B、控制室、球阀A、浮球阀进入水池,主阀控制室不形成压力,主阀开启,水塔(池)供水。
    当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室水压升高推动主阀关闭,供水停止。当水池水面下降后,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

    技术参数

    公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 最低动作压力(MPa) 适用介质 介质温度(℃)
    1.0 1.5 1.1 ≥0.07 0-80
    1.6 2.4 1.76
    2.5 3.75 2.75

    主要零件

    零件名称 零件材料
    阀体阀盖 WCB
    阀座阀盘 铜合金/2Cr13
    密封圈 O型圈 丁腈橡胶
    阀杆 2Cr13
    弹簧 50CrVA
    缸套活塞(活塞型) 2Cr13
    膜片(膜片型) 夹织物丁腈橡胶
    浮球阀球阀 铜合金
    过滤器 不锈钢

    外形结构图



    主要外形尺寸

    DN L H D
    mm
    D1
    mm
    b
    mm
    D2
    mm
    n-Φd
    mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
    40 240 270 150 150 150 110 110 110 18 18 18 88 88 84 4-17.5 4-17.5 4-18
    50 240 270 165 165 165 125 125 125 20 20 20 102 102 99 4-17.5 4-17.5 4-18
    65 270 340 185 185 185 145 145 145 20 20 22 122 122 118 4-17.5 4-17.5 8-18
    80 300 400 200 200 200 160 160 160 22 22 24 133 133 132 8-17.5 8-17.5 8-18
    100 350 440 220 220 235 180 180 190 24 24 24 158 158 156 8-17.5 8-17.5 8-22
    125 400 460 250 250 270 210 210 220 26 26 26 184 184 184 8-17.5 8-17.5 8-26
    150 480 500 285 285 300 240 240 250 26 26 28 212 212 211 8-22 8-22 8-26
    200 500 640 340 340 360 295 295 310 28 30 30 268 268 274 8-22 12-22 12-26
    250 605 690 395 405 425 350 355 370 28 32 32 320 320 330 12-22 12-26 12-30
    300 700 820 445 460 485 400 410 430 28 32 34 370 370 389 12-22 12-26 16-30
    350 800 950 505 520 555 460 470 490 30 36 38 430 430 448 16-22 16-26 16-33
    400 900 1400 565 580 620 515 525 550 32 38 40 482 482 503 16-26 16-30 16-36
    450 1000 1580 615 640 670 565 585 600 32 40 42 532 550 548 20-26 20-30 20-36
    500 1100 1600 670 715 730 620 650 660 34 42 44 585 585 609 20-26 20-33 20-36
    600 1300 1815 780 840 845 725 770 770 36 48 46 685 685 720 20-30 20-36 20-39
    700 1400 2040 895 910 960 840 840 845 40 54 50 800 800 820 24-30 24-36 24-42
    800 1500 2350 1015 1025 1085 950 950 990 44 58 54 905 905 925 24-33 24-39 24-48
    900 1700 2606 1115 1125 1185 1050 1050 1090 46 62 58 1005 1005 1028 28-33 28-39 28-48
    1000 1900 2765 1230 1255 1320 1160 1170 1210 50 66 62 1110 1110 1140 28-36 28-42 28-56
    1200 2050 2950 1455 1485 1530 1380 1390 1420 56 52 70 1330 1328 1350 32-39 32-48 32-55
    1400 2200 3180 1675 1685 1755 1590 1590 1640 62 58 76 1530 1530 1560 36-42 36-48 36-60
    1600 2400 3400 1915 1930 1955 1820 1820 1860 68 64 84 1750 1750 1780 40-48 40-55 40-60

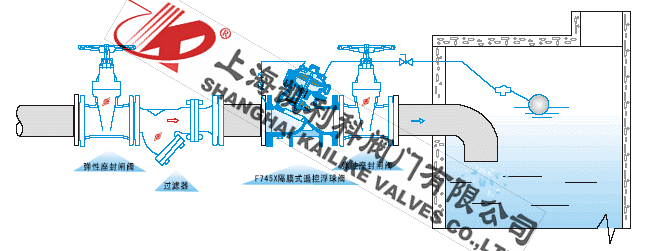

    安装示意图


    声明:【F745X隔膜式遥控浮球阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的F745X隔膜式遥控浮球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
