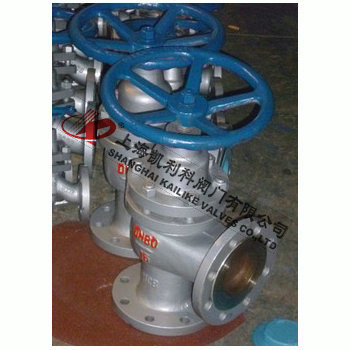

U44SM角式柱塞阀

U44SM角式柱塞阀
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的U44SM角式柱塞阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/705.html
    U44SM角式柱塞阀U44SM角式柱塞阀

    U44SM角式柱塞阀与直通式柱塞阀的工作原理完全相同,只不过是安装在管线中的位置不同,因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处,而角式柱塞阀正好装在这个部位,这样不但减少了接管弯头,安装方便,省工、省料等特点。

    产品名称: 角式柱塞阀 产品型号: U41SM
    公称通径: DN15~DN400 结构形式: 柱塞角式
    工作压力: 1.6MPa~4.0MPa 连接方式: 法兰
    适用温度: -29ºC~+550ºC 驱动方式: 手动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽等 生产厂家: 上海剑阀阀门有限公司

    产品说明

    U44SM角式柱塞阀与直通式柱塞阀的工作原理完全相同,只不过是安装在管线中的位置不同,因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处,而角式柱塞阀正好装在这个部位,这样不但减少了接管弯头,安装方便,省工、省料等特点。柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封效果由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积远大于普通截止阀;开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

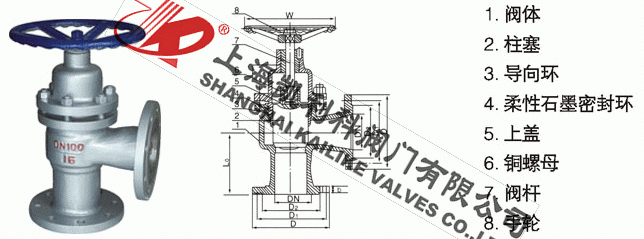

    外形结构图



    主要外形尺寸1.6MPa

    DN(mm)/
    尺寸 (mm)
    U44SM-16C(P)            UJ44H-16C.P.R
    15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475
    H 190 210 220 250 280 300 320 370 420 440 530 610 730 850 970 1100
    W 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
    D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
    D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
    D2 45 55 65 78 85 100 120 135 155 188 210 265 295 375 435 485
    b 12 12 12 13 13 13 15 17 17 19 21 23 27 28 30 32
    Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-25 12-25 16-25 16-30

    主要外形尺寸2.5MPa

    DN(mm)/
    尺寸 (mm)
    U44SM-25(P)           UJ44H-25C.P.R
    15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475
    H 190 210 230 260 260 290 320 370 420 460 530 610 730 850 970 1100
    W 100 100 110 140 160 180 200 240 280 320 350 400 520 640 760 900
    D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
    D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
    D2 45 55 65 78 85 100 120 135 160 188 218 282 345 408 465 535
    b 14 14 14 15 15 170 19 19 21 25 27 31 33 36 40 44
    Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34

    声明:【U44SM角式柱塞阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的U44SM角式柱塞阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
