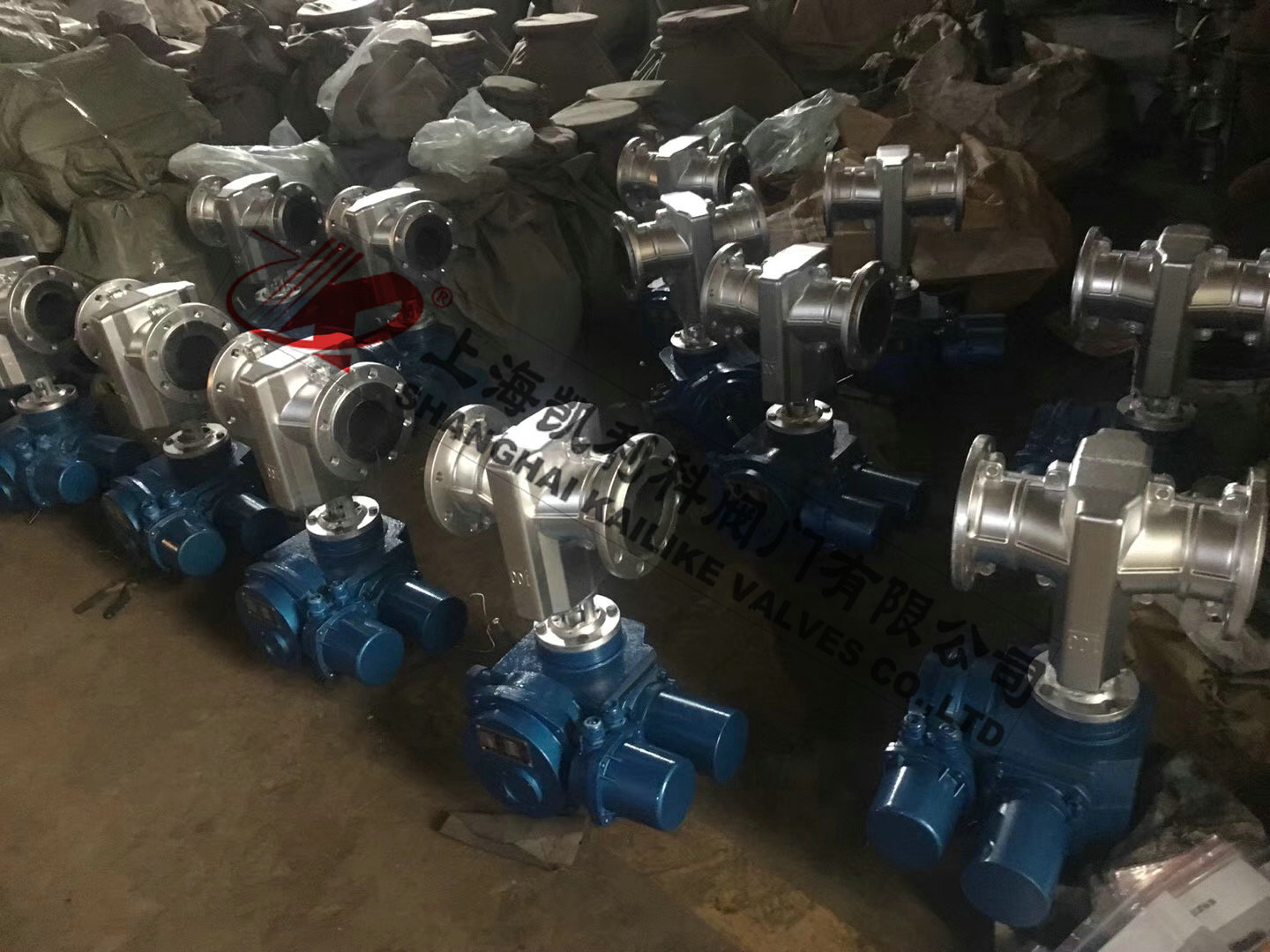

GJ941X电动夹管阀
GJ941X电动夹管阀又名电动管夹阀，电动胶管阀由上下铸铁、铝合金、不锈钢阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作，另因橡胶管套或承力小，所以在开闭时，操作人员旋转轮时只要感到适量抵触，均达到开闭极点。切勿尽力多人补助，禁用其他工具开闭。
|
产品名称： |
电动夹管阀 |
产品型号： |
GJ941X |
|
公称通径： |
DN25～DN300 |
结构形式： |
管夹式 |
|
工作压力： |
1.0MPa |
连接方式： |
法兰 |
|
适用温度： |
-15ºC～+85ºC |
驱动方式： |
手动、电动、气动 |
|
阀体材质： |
铸铁、铝合金、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
矿浆、磨料、干湿型粉尘类等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GJ941X电动夹管阀又名电动管夹阀，电动胶管阀由上下铸铁、铝合金、不锈钢阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作，另因橡胶管套或承力小，所以在开闭时，操作人员旋转轮时只要感到适量抵触，均达到开闭极点。切勿尽力多人补助，禁用其他工具开闭。
性能规范
|
适用温度 |
适用介质 |
|
≤85℃ |
矿浆、磨料、干湿型粉尘类 |
主要零件材料
|
名称 |
材料 |
|
阀体 |
铝合金、铸铁、铸钢 |
|
套管 |
橡胶 |
|
阀杆 |
铸铜、碳钢 |
|
压杆 |
球墨铸铁 |
|
电动头 |
组合件 |
|
托架 |
球墨铸铁 |
外形结构图
主要外形尺寸
|
公称 |
公称 |
工作 |
L |
L1 |
L0 |
D |
D1 |
Z-Φ |
H |
电动装置 |
|
通径 |
压力 |
压力 |
型号 |
A |
B |
D0 |
kw |
|
（DN） |
（MPa） |
（MPa） |
|
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
4-14 |
|
ZA5-14 |
443 |
133 |
|
0.12 |
|
32 |
165 |
145 |
40 |
*140 |
100 |
4-18 |
|
|
|
|
|
|
|
40 |
190 |
157 |
50 |
*150 |
110 |
4-18 |
|
|
|
|
|
|
|
50 |
210 |
160 |
60 |
160 |
125 |
4-18 |
|
ZA10-18 |
552 |
425 |
|
0.25 |
|
65 |
250 |
199 |
74 |
180 |
145 |
4-18 |
|
ZA15-15 |
552 |
425 |
305 |
0.37 |
|
80 |
300 |
222 |
88 |
195 |
160 |
4-18 |
|
ZA30-18 |
552 |
425 |
305 |
0.75 |
|
100 |
350 |
250 |
106 |
215 |
180 |
8-18 |
|
ZA30-18 |
552 |
425 |
305 |
0.75 |
|
125 |
430 |
318 |
134 |
245 |
210 |
8-18 |
|
|
|
|
305 |
|
|
150 |
500 |
350 |
158 |
280 |
240 |
8-23 |
1000 |
|
|
|
|
|
|
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
8-23 |
1174 |
ZA14-18 |
766 |
390 |
305 |
1.1 |
|
250 |
800 |
516 |
256 |
*395 |
350 |
12-23 |
|
|
|
|
|
|
|
300 |
950 |
562 |
304 |
*445 |
400 |
12-23 |
|
|
|
|
|
|
|
采用标准设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa） |
声明：【GJ941X电动夹管阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GJ941X电动夹管阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
