GJ41X铝合金管夹阀

GJ41X铝合金管夹阀
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的GJ41X铝合金管夹阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/699.html

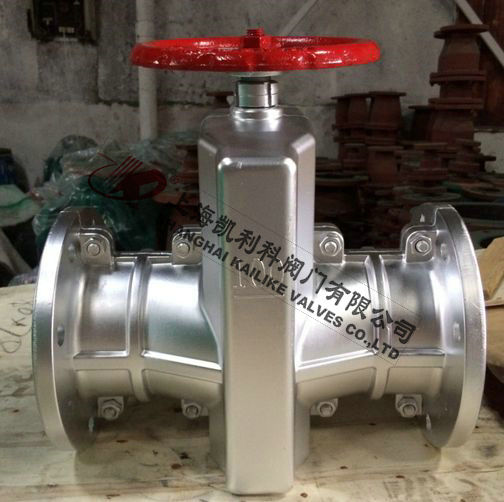

    GJ41X铝合金管夹阀GJ41X铝合金管夹阀

    GJ41X铝合金管夹阀由上下铸铁、铝合金、不锈钢阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作,另因橡胶管套或承力小,所以在开闭时,操作人员旋转轮时只要感到适量抵触,均达到开闭极点。切勿尽力多人补助,禁用其他工具开闭。

    产品名称: 铝合金管夹阀 产品型号: GJ41X
    公称通径: DN25~DN300 结构形式: 管夹式
    工作压力: 1.0MPa 连接方式: 法兰
    适用温度: -15ºC~+120ºC 驱动方式: 手动、电动、气动
    阀体材质: 铸铁、铝合金、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 矿浆、磨料、干湿型粉尘类等 生产厂家: 上海剑阀阀门有限公司

    产品说明

    GJ41X铝合金管夹阀由上下铸铁、铝合金、不锈钢阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作,另因橡胶管套或承力小,所以在开闭时,操作人员旋转轮时只要感到适量抵触,均达到开闭极点。切勿尽力多人补助,禁用其他工具开闭。

    性能规范

    适用温度 适用介质
    ≤85℃ 矿浆、磨料、干湿型粉尘类

    零部件材料

    名称 材料
    阀体 铸铁、铝合金、不锈钢
    套管 橡胶
    阀杆 铸铜、碳钢、不锈钢
    压杆 铸铁、碳钢、不锈钢
    手轮 铸铁、碳钢、不锈钢
    托架 球墨铸铁、不锈钢

    外形结构图

    主要外形尺寸

    公称通径
    (DN)
    公称压力
    (MPa)
    工作压力
    (MPa)
    L L1 L0 D D1 D0 H Z-Φ 重量
    (kg)
    25 0.6 0.6 160 124 31 115 85 120 150 4-14 3
    32 165 145 40 *140 100 140 174 4-18 4.5
    40 190 157 50 *150 110 140 186 4-18 5.5
    50 210 160 60 160 125 160 205 4-18 7.5
    65 250 199 74 180 145 160 238 4-18 9.0
    80 300 222 88 195 160 200 241 4-18 13.5
    100 350 250 106 215 180 240 301 8-18 20
    125 430 318 134 245 210 280 360 8-18 27.5
    150 500 350 158 280 240 320 405 8-23 43
    200 0.4 0.4 650 446 206 335 295 560 545 8-23 85
    250 800 516 256 *395 350 560 632 12-23 138
    300 950 562 304 *445 400 620 741 12-23 195

    声明:【GJ41X铝合金管夹阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的GJ41X铝合金管夹阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
