JF减温减压器

您的位置:阀门 - 减压阀 - JF减温减压器 更新时间:2024-03-27 09:03:04
JF减温减压器
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:JF减温减压器是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,减温减压器同时借助阀后压力的作用调节启闭件的开...

    • 产品描述
    • 在线询价
    • 技术咨询

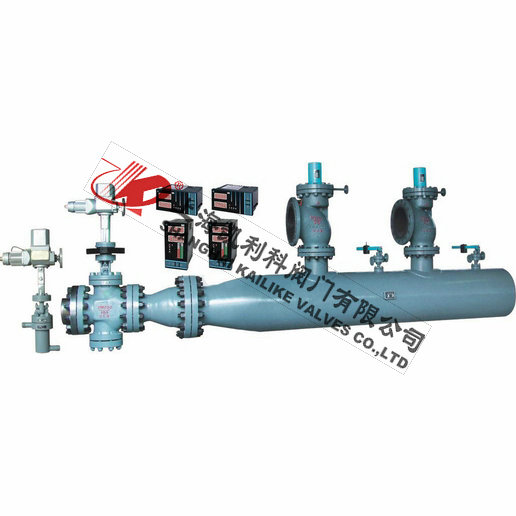

    JF减温减压器JF减温减压器

    JF减温减压器是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,减温减压器同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀。该阀的特点,是在进口压力不断变化的情况下,保持出口听压力和温度值在一定的范围内。

    产品名称: 减温减压器 产品型号: JF
    公称通径: DN150~DN500 结构形式: 套筒式、多级笼式
    工作压力: 1.0MPa~16.0MPa 连接方式: 法兰
    适用温度: -20ºC~+570ºC 功能作用: 减温减压
    阀体材质: 不锈钢、铸钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、蒸汽等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    JF减温减压器是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,减温减压器同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀。该阀的特点,是在进口压力不断变化的情况下,保持出口听压力和温度值在一定的范围内。

    执行标准

    减温减压装置标准:JB/T6323-93《减温减压装置制造与验收技术条件》
    减温减压装置标准:JB/T6323-2002《减温减压装置》
    减温减压器标准:GB/10868-98《电站减温减压器技术条件》
    给水调节阀标准:GB/10869-98《电站调节阀技术条件》
    其他阀门标准:JB/3595-2002《电站阀门一般要求》

    性能指标

    出口次流量Q的变化范围基本为10%Q-100%Q。根据要求量小流量还可更低。
    进口压力和温度 低压 P1≤1.0Mpa, t1≤300℃
    中压 P1≤4.0Mpa, t1≤450℃
    次高压 P1≤5.4Mpa, t1≤485℃
    高温高压 P1≤20Mpa, t1≤570℃
    出口蒸汽压力P2、温度t2按用户要求值,其调节精度不低于2.5级。
    噪音:装置正常运行时,在减温减压器下游一米,同时隔管壁一米处测量,噪音声级低于85分贝。
    外形结构图


    结构特点

    名称 第一代(其他厂家 第二代(其他厂家) 第三代(上海凯利科研制)
    减温减压 为单级柱塞式结构
    缺点
    噪声较大易引起振动影响阀门的使用寿命;调节范围窄,只有一级可调;
    由于多采用范围选型故调节性能不准确。
    为单级柱塞式结构
    优点
    将喷咀装在阀内,雾化效果好。
    缺点
    噪声较大易引起振动影响阀门的使用寿命;调节范围窄,只有一级可调;
    由于多采用范围造型故调节性能不 准确。
    为多级笼式结构
    优点
    将喷咀装在阀内,雾化效果好。
    阀内多级可调;
    调节范围0-100%可调;
    针对用户的使用参数进行设计,通过变量计算来确保每一级的调节准确性。
    同时笼式结构可起到消音的作用。
    管道 减压管道与减温管道相连接的结构
    缺点
    管路过于冗长,减压管道加多个 节流孔板来弥补减压阀的不足;
    减温管道内装有混合管道与文式管增加了成本、增加了重量、增 加了占地面积、故障率高、不便于安装与维修。
    取消了减温管道
    优点
    缩短了主蒸汽管道的长度;
    减轻了重量、降低了占地面积、 减少了故障、方便了安装与维修。

    缺点
    管道加多了节流孔板来弥补减温


    减压阀的不足;而节流孔板不能 进行调节。
    取消了减温管道
    优点
    由于多级减压在阀内完成省去了管道上的节流孔板从而大大缩短了主蒸汽管道的长度。
    减轻了重量、降低了占地面积、减少了故障、方便了安装与维修。

    节流阀 配合调节阀使用,给调节阀定压用 配合调节阀,给调节阀定压用 调节阀可单独使用,不需要配节流阀 或节流装置。
    调节阀 多为单级定压差结构 缺点
    调节范围窄,只有一级可调;由于多采用范围选型故调节性能不准确。
    不能适用于各种压差,必须有辅助装置配合使用,一般不能单独使用。
    多为单级定压差结构 缺点
    调节范围窄,只有一级可调;
    由于多采用范围选型故调节性能不准确。
    不能适用于各种压差,必须有辅助装置配合使用,一般不能单独使用。
    为多级定压差结构 优点
    多级可调,调节性能准确,采用变量设计,能适合于各种压差,可单独使用。
    喷咀 为可调式或固定式结构 缺点
    直接安装在主管道上,雾化效果差,致使主管道内容易积水造成水击现象,从而引起管道振动,减少使用寿命;
    由于在管道内喷水减温必须要有一定长度的雾化段,致使主管道 过于冗长。

    固定式结构装入阀内 优点
    改善了雾化效果,省去了雾化段,避免了管道积水所造成的水击现象,提高装置的使用寿命。
    固定式或可调式结构直接装入阀内 优点
    由于多级减压在阀内完成省去了管道上的节流孔板从而大大缩短了主蒸汽管道的长度。
    减轻了重量、降低了占地面积、减少了故障、方便了安装与维修。

    安装实例图

    产品用途

    JF减温减压器用在电站和工业锅炉及热电厂等处,将输送来的一次(新)蒸汽压力P1、温度t1进行减温减压,使其二次蒸汽压力P2、温度t2达到生产工艺所要求的数值。JF系列减温减压器及其配置的热控柜具有测量,执行控制的综合功能,广泛用于电站、石化、轻工、冶金等工业部门及城市供热、供暖系统。

    声明:【JF减温减压器】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的JF减温减压器产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
