200X可调式稳压阀

您的位置:阀门 - 减压阀 - 200X可调式稳压阀 更新时间:2024-03-27 09:03:58
200X可调式稳压阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:200X可调式稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出...

    • 产品描述
    • 在线询价
    • 技术咨询

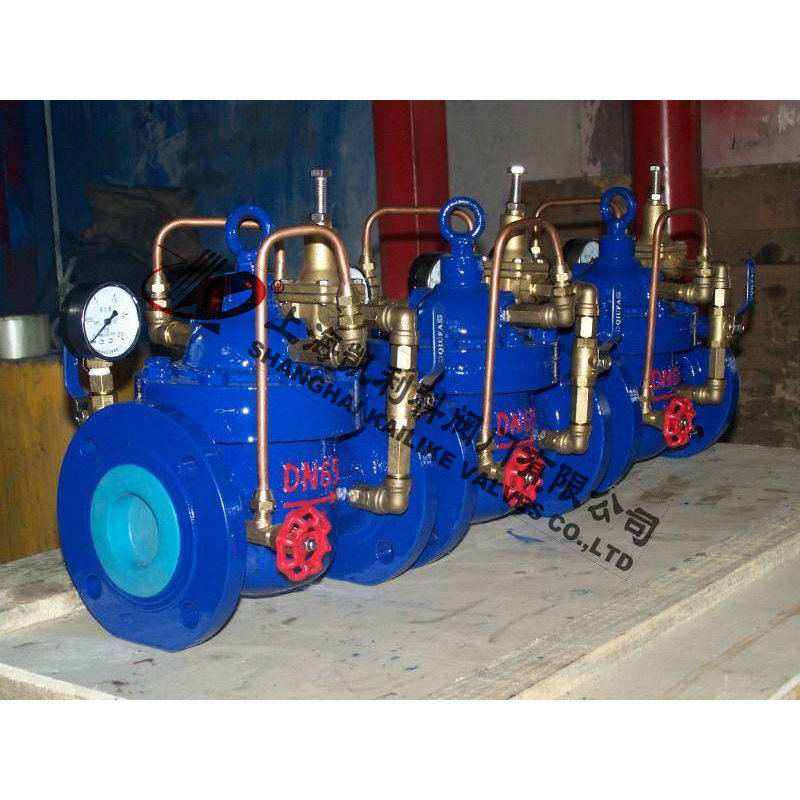

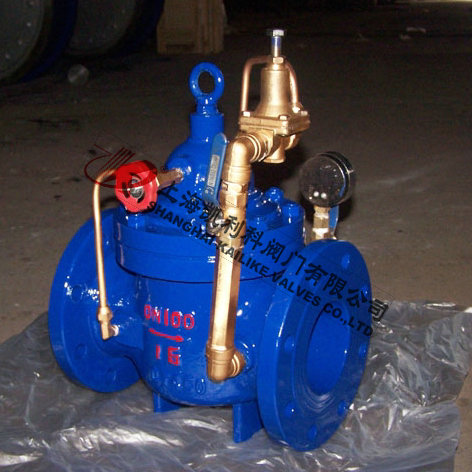

    200X可调式稳压阀200X可调式稳压阀

    200X可调式稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。可调式稳压阀利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。200X可调式稳压阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

    产品名称: 可调式稳压阀 产品型号: 200X
    公称通径: DN20~DN800 结构形式: 活塞式、隔膜式
    工作压力: 1.0MPa~2.5MPa 连接方式: 法兰
    适用温度: -20ºC~+80ºC 功能作用: 减压后稳压
    阀体材质: 铸铁、铸钢、不锈钢、黄铜 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水、给排水等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    200X可调式稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。可调式稳压阀利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。200X可调式稳压阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

    工作原理

    当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。
    调节导阀弹簧即可设定出口压力。

    技术参数

    公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 最高进口压力(MPa) 出口可调压力(MPa) 适用介质 介质温度(℃)
    1.0 1.5 1.1 1.0 0.09-0.8 0-80
    1.6 2.4 1.76 1.6 0.10-1.2
    2.5 3.75 2.75 2.5 0.15-1.6

    主要零件材料

    零件名称 零件材料
    阀体阀盖 WCB
    阀座阀盘 铜合金
    密封圈 O型圈 丁腈橡胶
    阀杆 2Cr13
    弹簧 50CrVA
    针型阀 铜合金
    球阀 铜合金
    浮球阀 铜合金
    微型过滤器 不锈钢

    外形结构图



    主要外形尺寸

    DN L A A1 H H1 F D
    mm
    D1
    mm
    D2
    mm
    n-Φd
    mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
    20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
    25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
    32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
    40 240 330 155 395 278 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
    50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
    65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
    80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
    100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
    125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
    150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
    200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
    250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
    300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
    350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
    400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
    450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
    500 1075 980 490 1135 665 830 670 715 760 620 650 660 585 585 609 20-26 20-33 20-36
    600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
    700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
    800 1750 1230 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

    安装示意图



    声明:【200X可调式稳压阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的200X可调式稳压阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
