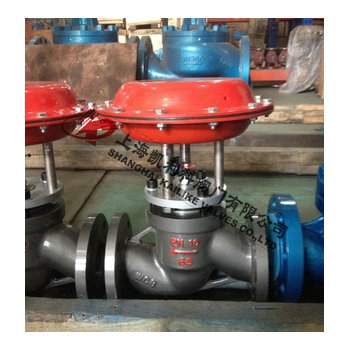

ZMQM气动薄膜切断阀
ZMQM气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。Z
|
产品名称： |
气动薄膜切断阀 |
产品型号： |
ZMQM |
|
公称通径： |
DN25～DN200 |
结构形式： |
气动薄膜套筒式 |
|
工作压力： |
2.5MPa～4.0MPa |
连接方式： |
法兰 |
|
适用温度： |
-40ºC～+80ºC |
驱动方式： |
气动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
煤气、燃气、液氨、氧气、气体、液体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
ZMQM气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。ZMQM气动薄膜切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。气动套筒切断阀产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。
结构特点
（1）气动薄膜切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。
（2）阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。
（3）阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。
（4）平衡型阀内件，提高了切断阀的许用压差。.
技术参数
|
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
8 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
额定行程mm |
8 |
12 |
20 |
25 |
40 |
60 |
|
有效面积cm2 |
100 |
200 |
400 |
600 |
1000 |
允许泄
露量 |
硬密封 |
一般：10-4 × 阀额定容量；严密型：套筒 5X10-6 × 阀额定容量 |
|
软密封 |
VI 级 |
|
允许压差MPa |
≤ 公称压力 |
|
信号压力KPa |
0 ～ 250 |
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
|
阀芯形式 |
套筒阀芯 |
|
流量特性 |
快开特性 |
零件材料
|
1 |
阀体 |
WCB |
304 |
316 |
316L |
|
2 |
垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
3 |
套筒 |
304 |
304 |
316 |
316L |
|
4 |
阀芯 |
304 |
304 |
316 |
316L |
|
5 |
中垫 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
6 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
7 |
阀盖支架 |
WCB |
304 |
316 |
316L |
|
8 |
填料压盖 |
304 |
304 |
316 |
316L |
|
9 |
阀杆 |
304 |
304 |
316 |
316L |
|
10 |
指示盘 |
铝片 |
|
11 |
标尺 |
铝片 |
|
12 |
执行器 |
缸体：碳钢、膜片：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |

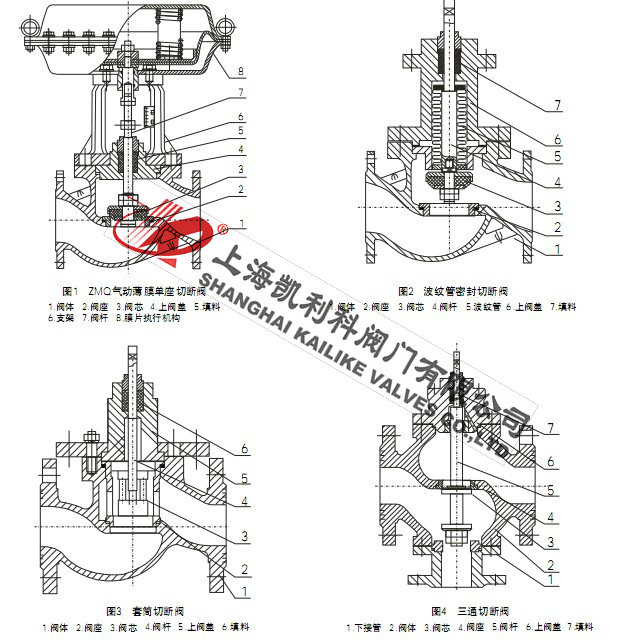

外形分析图

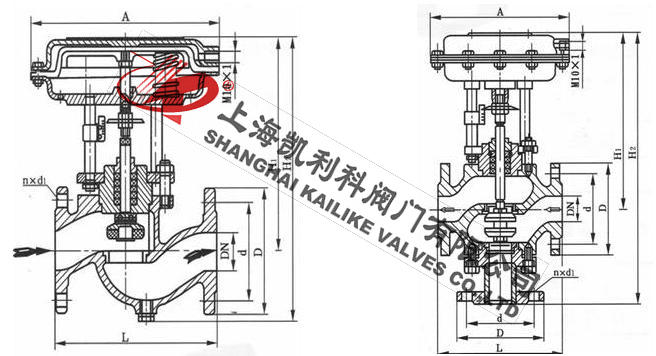

外形结构图
主要外形尺寸
|
公称通经 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
A |
196 |
232 |
308 |
394 |
498 |
|
L |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H |
340 |
345 |
370 |
380 |
390 |
475 |
490 |
500 |
765 |
825 |
927 |
|
H1 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
125 |
143 |
170 |
|
重量(kg) |
标准型 |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
75 |
90 |
120 |
声明：【ZMQM气动薄膜切断阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的ZMQM气动薄膜切断阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
